Produsen lan Supplier Kontaktor Kinerja Tinggi

CDADApunika Produsèn basis China lan supplier saka contactors. Kanthi fasilitas produksi lengkap, kita nawakake macem-macem peralatan listrik sing lengkap, nyedhiyakake solusi siji-mandeg sing berkualitas lan tahan lama.

Apa Itu Kontaktor?

A kontaktor yaiku anpiranti switching elektromekanik dirancang kanggo bola-bali nggawe lan interrupting sirkuit daya ing kahanan mbukak normal. Ngoperasikake prinsip aktuasi elektromagnetik, kontaktor mbisakake sinyal kontrol daya rendah kanggo ngalih beban listrik kanthi daya dhuwur kanthi aman - biasane nangani arus saka9A kanggo 1250A (nganti 5000A kanggo aplikasi khusus) ing voltase nganti1000V AC utawa 1500V DC.

Boten kadospemutus sirkuitsing nyedhiyakake fungsi proteksi, kontaktor minangka piranti ngoper beban sing dioptimalake kanggo operasi sing kerep. Iki minangka unsur kontrol utama kanggo motor listrik, sistem lampu, peralatan pemanas, bank kapasitor, lan sirkuit distribusi daya ing aplikasi industri, komersial, lan infrastruktur.

Ing kauntungan dhasar saka contactors dumunung ingkemampuan isolasi listrik- sirkuit kontrol (koil) lan sirkuit daya (kontak utama) tetep dipisahake kanthi galvanis, ngidini operasi remot sing aman liwat PLC, timer, utawa switch manual tanpa cahya langsung menyang voltase dhuwur.

Kategori Produk Kontaktor & Konfigurasi

Klasifikasi	Jinis	Range Saiki	Karakteristik Utama
Tipe Saiki	Kontaktor AC	9A – 1250A (AC-3)	Inti laminasi berbentuk E, 600 ops/jam, desain kompak, koil AC 24V-380V
Tipe Saiki	Kontaktor DC	20A – 1000A+	Inti padat berbentuk U, 1200 ops/jam, ledakan magnetik busur, aplikasi solar/baterei
Kategori Penggunaan (AC)	AC-1	9A – 1250A	Beban non-induktif, cos φ ≥0,95, distribusi, pemanasan resistif
	AC-2	9A – 400A	Slip-ring motor: miwiti, plugging, inching, 2.5×In nggawe
	AC-3	9A – 1250A	Motor kandang bajing: miwiti, mandheg nalika mlaku, 8×In making, 1×In breaking
	AC-4	9A – 400A	Motor kandang bajing: miwiti, plugging, inching, 10×In nggawe / break
	AC-6b	25A – 100A	Ngoper kapasitor, arus inrush 30×In, quenching busur tartamtu
Konfigurasi Pole	3-Kutub	9A – 1250A	Kontrol motor standar, sistem telung fase
	4-Kutub	9A – 630A	Motor telung fase + netral utawa loro-kacepetan, disambungake sacara mekanis
	2-Kutub	9A – 100A	Motor fase tunggal, aplikasi DC, pencahayaan
	1-Kutub	20A – 400A	Daya tarik DC, aplikasi khusus
Tipe Pemasangan	DIN Rel	9A – 95A	Rel topi ndhuwur 35mm (IEC 60715), instalasi cepet, modular
	Panel Mount	9A – 800A	Dasar sekrup, pemasangan industri sing kuat
	Plug-in / Draw-out	100A – 800A	Bisa ditarik kanggo pangopènan, shutters safety

Standar Ketahanan Mekanik & Elektrikal:

Urip Mekanik: 3 yuta - 10 yuta operasi tanpa beban

Urip Listrik: 1-2 yuta operasi (AC-3 ing beban dirating), 100.000-500.000 (AC-4)

Fungsi Inti & Prinsip Operasi

Sistem Aktuasi Elektromagnetik

Komponen	Fungsi	Spesifikasi Teknis
Kumparan elektromagnetik	Ngasilake medan magnet nalika energi	AC: 24V, 48V, 110V, 220V, 380V (50/60Hz); DC: 12V, 24V, 48V, 110V, 220V; Inrush / rasio daya disegel 5-10:1
Inti Tetap (Yoke)	Konsentrasi fluks magnetik, nyedhiyakake pemasangan	Baja silikon laminasi (AC), besi padat (DC), insulasi permukaan ≥100MΩ
Angker Movable	Transfer gaya magnet menyang mekanisme kontak	Baja laminasi, bantalan poros, celah udara anti-remanen
Kontak Utama	Nindakake arus sirkuit daya	Silver utawa perak-alloy (AgNi, AgCdO), pindho break utawa single-break, tumindak wiping
Kontak Bantu	Kontrol, sinyal, interlocking	Rating 10A, konfigurasi NO/NC, mekanisme snap-action
Arc Chute	Quenches breaking arc	Piring pemisah keramik, kisi deionisasi, ledakan magnetik (DC)
Wangsul Springs	Priksa manawa bukaan kontak positif	Baja spring, urip lemes> 10 yuta siklus, gaya kalibrasi

Urutan Operasi

Operasi tutup:

Energisasi Kumparan - Tegangan kontrol ditrapake ing terminal A1-A2

Generasi Medan Magnetik - Saiki nggawe fluks elektromagnetik ing inti

Atraksi Armature - Gaya magnet ngatasi tekanan spring, gerakan armature

Penutupan Kontak – Kontak movable melu kontak tetep karo tumindak wiping

Sirkuit Rampung – Daya mili saka terminal baris (L1/L2/L3) menyang terminal mbukak (T1/T2/T3)

Operasi pambuka:

Coil De-energization - Tegangan kontrol dibusak

Lapangan Runtuh - Fluks magnetik cepet ilang

Spring Return – Return springs drive armature kanggo mbukak posisi

Kontak Separation - Inisiasi busur ing celah kontak, ditarik menyang arc chute

Kepunahan Arc - Arc digawe adhem, elongated, lan deionized ing piring splitter

Lingkungan Aplikasi & Kasus panggunaan

Sektor Industri	Aplikasi Khusus	Spesifikasi Khas
Otomasi Industri	Pusat kontrol motor, sistem conveyor, pompa, kompresor	9A-400A, AC-3, 3-kutub, 380V/50Hz, rel DIN, 3 juta operasi mekanik
Sistem HVAC	Chillers, unit penanganan udara, unit coil kipas	18A-95A, AC-3, 4-kutub kanggo kontrol kacepetan penggemar, kumparan 220V
Energi sing bisa dianyari	Inverter solar, panyimpenan baterei, infrastruktur pangisian daya EV	100A-800A, kontaktor DC, 1000V/1500V DC, ledakan busur, daya tahan tinggi
Distribusi Daya	Bank kapasitor, koreksi faktor daya, switching trafo	100A-630A, AC-6b, inrush tahan 30×In, kontaktor kapasitor khusus
Minyak & Gas / Pertambangan	Rig pengeboran, sabuk konveyor, kerekan, penghancur	200A-800A, AC-4, konstruksi kuat, tropis (T2), tahan kejut dhuwur
Infrastruktur	Traksi metro, sinyal sepur, sistem bagasi bandara	400A-1000A, kontaktor DC, daya tahan mekanik sing dhuwur, gulungan sing berlebihan
Bangunan Komersial	Kontrol pencahayaan, sistem lift, pompa kebakaran	25A-100A, AC-1, 4-kutub, pemantauan baterei pusat, saklar daya darurat
Marine & Offshore	Daya kapal, platform lepas pantai, crane pelabuhan	100A-400A, tahan karat, lingkungan 55°C, tahan getaran

Proses Produksi & Alur Kerja Produksi

Urutan Manufaktur Presisi

IQC Bahan Baku → Produksi Inti Laminasi → Penggulungan & Impregnasi Coil → Fabrikasi Sistem Kontak → Rakitan Arc Chute → Integrasi Mekanisme → Majelis Utama → Kalibrasi Tegangan Pickup Coil → Pengujian Komprehensif → QC Akhir → Kemasan

Tahap Produksi Kritis

panggung	Rincian Proses	Titik Kontrol Kualitas
Produksi Inti Laminasi	Lembaran baja silikon (0.35-0.5mm) stamping, anil ing 750-800 ° C ing atmosfer hidrogen, lapisan insulasi permukaan, tumpukan & riveting	Kerugian inti <3 W/kg ing 1.5T, resistensi insulasi> 100MΩ, faktor tumpukan ≥0.95
Kumparan Winding	Kawat tembaga enamel (Kelas F 155 ° C utawa Kelas H 180 ° C), gulungan otomatis kanthi kontrol tension, impregnasi vakum varnish (poliester utawa epoksi)	Giliran ± 1%, resistensi DC ± 5%, kekuatan dielektrik 2kV/1min, keseragaman impregnasi
Kontak Fabrikasi	Tip kontak perak-nikel (AgNi 90/10) utawa perak-kadmium oksida (AgCdO), brazing kanggo operator tembaga, stamping progresif	Kekerasan HV 80-120, tahan kontak <50μΩ, ketebalan perak ≥3mm (utama), kekuatan brazing> 50MPa
Konstruksi Arc Chute	Piring pamisah keramik (6-12 piring), pelari busur baja, grid deionisasi, geometri ruang busur sing dioptimalake	Kekuwatan dielektrik> 2.5kV, wektu quenching busur <10ms ing 400V, dimensi ± 0.1mm
Majelis Mekanisme	Sistem pengisian baja pegas, mekanisme sakelar, buffer anti-mumbul, pegas tekanan kontak	Daya tahan mekanik 10 juta siklus, tekanan kontak 8-15N/mm², waktu pantul <3ms
Kalibrasi Akhir	Tegangan Pickup (0.85-1.1×Us), tegangan putus (0.2-0.75×Us), konsumsi daya coil, wektu kontak	100% tes otomatis, logging data, traceability QR coding

Bahan Baku Utama & Spesifikasi Komponen

Komponen	Spesifikasi Material	Standar Supplier	Properties Key
Inti Laminated	Baja silikon berorientasi gandum 35W300 utawa 50W470 (0.35-0.5mm)	IEC 60404-8-7, JIS C 2552	Inti mundhut 2.3-3.0 W/kg ing 1.5T, permeabilitas> 5000, magnetostriction kurang
Kawat Koil	Kawat tembaga bunder enamel, Kelas F (155°C) utawa Kelas H (180°C)	IEC 60317, NEMA MW 35/80	Tegangan rusak >2kV, solderability 390°C/2s, fleksibilitas 1× diameter
Kumparan Bobbin	PA66 GF30 utawa PBT GF30, tahan api	UL 94 V-0, IEC 60664	Indeks pelacakan> 600V, tahan panas 180°C, stabilitas dimensi
Kontak Utama	Tembaga elektrolitik (Cu-ETP C11000) + tips AgNi 90/10 utawa AgCdO	ASTM B152, IEC 60368	Konduktivitas ≥100% IACS, arc erosi resistance, anti-welding
Kontak Springs	Tembaga Beryllium (CuBe2 C17200) utawa stainless steel 301	ASTM B196	Urip kelelahan> 10 yuta siklus, konsistensi tekanan kontak ± 10%
Plate Arc Chute	Keramik steatite utawa alumina (Al₂O₃ 95%), pelari busur baja cold-rolled	IEC 60672	Tahan panas> 1000°C, kekuatan dielektrik> 15kV/mm, arc quenching
Wangsul Springs	Baja karbon tempered minyak SWOSC-V utawa baja tahan karat 17-7PH	JIS G 3560, ASTM A313	Kekuwatan tarik 1800-2200MPa, relaksasi <5% ing 20 taun, lemes> 10⁷ siklus
Enclosure / Base	BMC (DMC-2) plastik termoset utawa PA66 GF30 termoplastik	IEC 60664-1, UL 94 V-0	Indeks pelacakan> 600V, kekuatan impact> 7 kJ/m², tahan api
Terminal	Kuningan C36000 utawa tembaga C11000 karo timah plating (5-8μm)	ASTM B16/B187	Kapadhetan saiki 1.0-1.5 A/mm², torsi tahan 1.5-5.0Nm, tahan korosi
Pengikat	Stainless steel A2-70 utawa seng dilapisi baja 8.8	ISO 3506, ISO 898-1	Konsistensi torsi, tahan korosi, ngunci getaran

Kepatuhan Standar & Protokol Pengujian

Kerangka Standar Internasional

Standar	Cakupan	Rating sing ditrapake
IEC 60947-4-1	Kontaktor lan wiwitan motor - Kontaktor elektromekanis lan wiwitan motor	Baseline global kanggo kontaktor AC/DC nganti 1000V AC / 1500V DC
IEC 60947-4-2	AC semikonduktor pengontrol motor lan wiwitan	Kontaktor solid-state, wiwitan alus
GB/T 14048.4	standar nasional Cina padha	Sertifikasi CCC, pasar China

Tes Tipe Wajib (IEC 60947-4-1)

Kategori Test	Tes Spesifik	Kriteria Penerimaan
Munggah Suhu	Arus terus-terusan ing rating In	Terminal ≤80K (perak), ≤65K (bare), kumparan ≤85K (Kelas F), ≤105K (Kelas H)
Sifat Dielektrik	Daya tahan frekuensi (2kV-3.5kV/1min), impuls (8kV)	Ora rusak, ora flashover, arus bocor <2mA
Making & Breaking Kapasitas	8×In (AC-3) utawa 10×In (AC-4), 1×In breaking	Operasi sing sukses, welding kontak diidini yen bisa dipisahake
Kinerja Operasional	Mekanik: 3-10 yuta siklus tanpa beban; Listrik: 100.000-2 yuta siklus beban	<5% parameter drift, ora ana kegagalan mekanik
Overload Tahan	8×In kanggo AC-3, 10×In kanggo AC-4, 10 operasi	Ora welding kontak, fungsi sawise test
Short-Circuit Tahan	Koordinasi karo SCPD (Tipe 1 utawa Tipe 2)	Tipe 2: ora ana karusakan sing diidini, operasi maneh langsung; Tipe 1: karusakan ditrima karo panggantos
Kinerja Coil	Tegangan Pickup (0.85-1.1×Us), dropout (0.2-0.75×Us), konsumsi coil	Operasi stabil ing sawetara voltase, toleransi termal
lingkungan	Panas lembab, panas garing, adhem, geter, kejut	Fungsional sawise kahanan, ora karat, ora ana parameter drift

Kontrol Kualitas Pabrik & Standar Inspeksi

Incoming Material QC (IQC)

Bahan	Item Inspeksi	Sampling Plan	prabotan
Lembaran baja silikon	Inti mundhut, permeabilitas, lapisan insulasi, kekandelan	Per batch, COA + testing	Bingkai Epstein, tester lembar tunggal, mikrometer
Kawat enamel	Diameter, tegangan breakdown, elongation, solderability	AQL 0.65	Mikrometer, tester dielektrik, mesin tarik
tips kontak perak	Purity, atose, Kapadhetan, kualitas brazing	Per batch	Spektrometer, hardness tester, mikroskop metalurgi
Senyawa plastik	Isi kaca, viskositas, wektu perawatan, gampang kobong	Per batch	Penindeks aliran leleh, DSC, UL 94 piranti uji
Baja spring	Kekuwatan tensile, resistance lemes, mbentuk	Per batch	Mesin tarik, penguji kelelahan, penguji kekerasan

In-Process Quality Control (IPQC)

Stasiun	Parameter Kontrol	Frekuensi	Metode
inti stamping	Toleransi dimensi ± 0,02mm, burr <0,01mm	Saben 30 menit	Komparator optik, mikrometer
Penggulungan kumparan	Nguripake count, tension, uniformity lapisan, resistance	Saben unit	Mesin nduwurke tumpukan otomatis kanthi umpan balik, ohmmeter
Kontak brazing	Suhu 780-820 ° C, kontrol atmosfer, kekuatan sendi	Saben 100 unit	Thermocouple, tester kekuatan geser
Perakitan mekanisme	Toggle force, celah kontak, tekanan, travel	Saben unit	Pengukur gaya, sensor pamindahan, bangku uji otomatis
Rakitan arc chute	Spasi piring, keselarasan, integritas	Saben 50 unit	Go/no-go gauge, inspeksi visual

Kontrol Kualitas Akhir (FQC) & Outgoing QC (OQC)

Item Tes	Standar	Ukuran Sample
Tegangan Pickup / dropout	0.85-1.1×Us pickup, 0.2-0.75×Us dropout	100%
konsumsi daya Coil	Ing ± 10% saka nilai dirating	100%
Resistansi kontak	<50μΩ saben kutub	100%
Dielektrik tahan voltase	2kV AC/1menit (koil-sirkuit), 2.5kV (sirkuit utama)	100%
Resistance insulasi	> 100MΩ @ 500V DC	100%
Operasi mekanik	10 siklus ON-OFF, operasi lancar, ora nempel	100%
Pangukuran wektu	Nggawe wektu <50ms, wektu istirahat <30ms (AC-3)	100%
Inspeksi visual & dimensi	Nol cacat ing dimensi kritis	100%
Tandha permanen	Pelarut wiping, tes abrasi	AQL 1.0
Integritas kemasan	Tes drop, getaran (ISTA 3A)	Per lot

Infrastruktur Produksi & Kapabilitas Manufaktur

Peralatan Produksi Lanjut

Kategori Peralatan	Spesifikasi Mesin	Fungsi	Kapasitas
Stamping Kacepetan Dhuwur	200-ton progresif die press	Laminated inti stamping, kontak operator mbentuk	5 yuta stamping / dina
Mesin CNC	Pusat mesin vertikal 5 sumbu	Mesin kontak presisi, geometri kompleks	10.000 set kontak / sasi
Winding otomatis	CNC coil nduwurke tumpukan mesin karo kontrol tension	Produksi coil kanthi lapisan presisi	20.000 gulungan / dina
Impregnasi vakum	Sistem impregnasi tekanan vakum (VPI).	Coil varnish impregnation, eliminasi void	5.000 gulungan / kumpulan
Kontak Brazing	Tungku brazing atmosfer sing dikontrol (H₂/N₂)	Brazing tip perak kanggo operator tembaga	3.000 kontak / jam
Majelis	sel perakitan tenaga kerja	Pemasangan mekanisme, kalibrasi, pengujian	2.000 unit / dina saben baris
Peralatan Pengujian	Bangku tes kontaktor otomatis (injeksi primer 1000A)	Pickup / dropout, wektu, verifikasi ketahanan	500 unit / jam
	Tester ketahanan mekanik (10 yuta siklus)	Tes urip, ngawasi nganggo	100 unit bebarengan
	Kamar uji lingkungan (suhu, kelembapan, getaran)	Kepatuhan IEC 60068-2	50 unit / dina

Kapasitas Produksi & Wektu Lead

Kategori produk	Kapasitas Saben wulan	Wektu Lead Standar	Kapabilitas Pesenan Urgent
Mini kontaktor (9A-18A)	100.000 unit	4-5 minggu	3 dina (komponen saham)
Kontaktor standar (25A-95A)	80.000 unit	4-5 minggu	5 dina
Kontaktor daya (115A-400A)	30.000 unit	4-5 minggu	7 dina
Kontaktor tugas berat (500A-800A)	5.000 unit	4-5 minggu	10 dina
Kontaktor DC (khusus)	5.000 unit	4-6 minggu	2 minggu

Struktur Tim Teknik & Teknik

Jurusan	Personil	Keahlian	Tanggung jawab
R&D Engineering	5 insinyur	Desain elektromagnetik, ilmu material, fisika kontak, quenching busur	Pengembangan produk anyar (AC/DC), kustomisasi, portofolio paten (50+ paten)
Rekayasa Proses	20 insinyur	Stamping laminasi, gulungan gulungan, brazing, otomatisasi perakitan	Optimalisasi lini produksi, dokumentasi SOP, peningkatan hasil (>99%), Integrasi Industri 4.0
Testing & Validasi	15 insinyur	Tes saiki dhuwur, validasi ketahanan, simulasi lingkungan, EMC	Koordinasi tes jinis (IEC 60947-4-1), analisis kegagalan, manajemen sertifikasi
Teknik Aplikasi	12 insinyur	Kontrol motor, sistem tenaga, studi koordinasi, komisioning lapangan	Dhukungan teknis pelanggan, desain skema, komisioning situs, pelatihan
Jaminan Mutu	35 teknisi	ISO 9001, IATF 16949, Statistical Process Control (SPC), Metrologi	Audit pemasok, audit proses, tindakan korektif, laboratorium kalibrasi

Sertifikasi & Dokumentasi Kepatuhan

Sertifikasi	Badan Penerbit	Cakupan	Keabsahan
ISO 9001:2015	ZHONGDA HUAYUAN	Sistem manajemen mutu	Pengawasan taunan
Tes Tipe IEC 60947-4-1	KEMA/DEKRA, Intertek, TÜV Rheinland	Keamanan lan kinerja produk	Per seri produk
Tandha CE	Badan Notifikasi	akses pasar EU	Desain-gumantung
CCC (China)	CQC	Sertifikasi wajib Cina	validitas 5 taun

Napa Manufaktur Kontaktor Kita Ora Ana

fasilitas produksi kita makili25 taun spesialisasi ing piranti saklar elektromekanis, ngirim kontaktor sing ngluwihi standar global liwat:

Integrasi vertikal: Stamping laminasi baja silikon ing omah, gulungan gulungan kanthi impregnasi vakum, lan brazing kontak perak sing njamin kontrol kualitas lengkap

Teknologi inti majeng: Proses anil laminasi proprietary entuk kerugian inti <2,5 W / kg, nyumbang kanggo konsumsi kumparan 15% luwih murah tinimbang rata-rata industri

Kapabilitas kustomisasi: Saka lapisan tropis khusus (T2, 55°C) nganti voltase kumparan unik, konfigurasi pemasangan, lan pengaturan kontak tambahan—dirancang miturut spesifikasi sampeyan

Kanggo spesifikasi teknis, petungan wiwitan motor, studi koordinasi karo relay kakehan, utawa jadwal audit pabrik, tim teknik kita menehi konsultasi langsung kanggo mesthekake kontrol motor lan aplikasi switching daya sampeyan cocog karo syarat kinerja lan tujuan linuwih jangka panjang.

View as

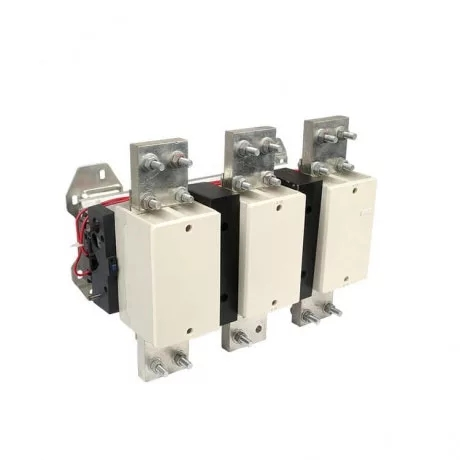

f. Kontaktor

Yen sampeyan nggoleki produsen relibale lan supplier F Contactor, sampeyan bisa milih CDADA saka China, kita duwe pengalaman 40+ taun. IEC 60947-4-1, 4P/3P, nganti 1000A, AC-3/AC-4. Kontrol motor nganti 500kW. CE disetujoni. Cocog kanggo proyek industri & infrastruktur abot.

Ndeleng Liyane >> Kirim Pitakonan >>

D Kontaktor

Shanghai DADA Electric minangka pabrikan sing dipercaya lan kita duwe merek dhewe, CDADA. Kontaktor D kita (Seri LC1-D) disertifikasi IEC 60947-4-1, 3P / 4P, nganti 620A, AC-3 / AC-4. Wide coil voltase opsi. We recommond produk iki kanggo kontrol motor & otomatis industri, hubungi kita kanggo penawaran.

Ndeleng Liyane >> Kirim Pitakonan >>

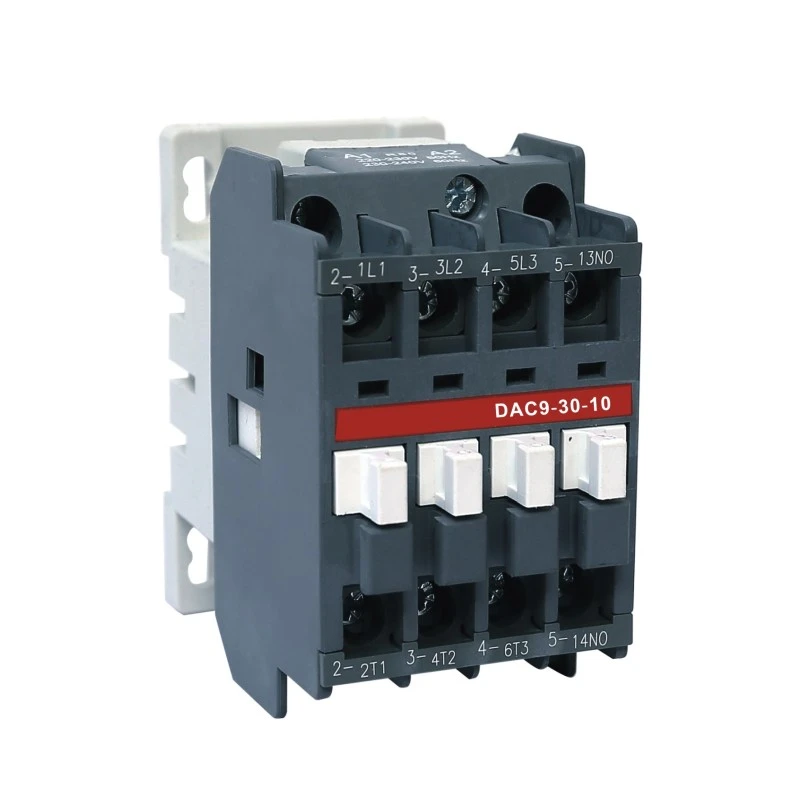

Kontaktor Seri

Temokake Kontaktor Seri CDADA-kompak, dipercaya, lan serbaguna kanggo kontrol motor & sirkuit. Dirating 9-370A, 4-200kW (AC-3). Ndhukung voltase kumparan sudhut (100-250VAC / DC), becik kanggo proyek global. CCC disertifikasi. Minangka pabrik profesional ing China, produk kita duwe garansi, lan kita bisa menehi layanan teknis.

Ndeleng Liyane >> Kirim Pitakonan >>

CDADA minangka pabrikan lan supplier Kontaktor ing China. Pabrik kita nyedhiyakake macem-macem industri kayata sistem tenaga, otomatisasi bangunan, lan manufaktur industri, nawakake solusi OEM/ODM sing fleksibel.
