CDADApunika Produsèn Cina anjog lan Supplier saka ngalih changeover. Kanthi kapabilitas produksi lengkap, kita nawakake layanan kustomisasi grosir lan OEM. Produk kita tundhuk karo macem-macem sertifikasi lan standar internasional, supaya sampeyan bisa milih kanthi yakin.

Apa Saklar Ganti DIN?

A ngalih pangowahan DIN punika modular, rel-dipasang piranti ngoper transfer dirancang kanggo aman nransfer beban listrik antarane loro sumber daya. tundhuk karoIEC 60947-6-1 (transfer peralatan ngoper) lanIEC 60947-3 (switch-disconnectors), ngalih iki fitur standarPemasangan rel DIN (TH35, rel topi ndhuwur 35mm) ngidini integrasi lancar menyang panel distribusi bebarenganMCB, RCD, lan piranti modular liyane.

Saklar changeover DIN dadi komponen kritis kanggo:

Transfer manual antarane daya lan daya serep (generator, UPS)

Pilihan sumber ing sistem dual-supply

Isolasi beban kanggo pangopènan lan safety

Manajemen energi (puncak cukur, dual-tariff switching)

Ratings saiki sawetara saka16A kanggo 125A kanggo jinis alur DIN modular, karo versi panel-dipasang luwih gedhe kanggo3200A. Posisi operasi biasane ngetutakeI-0-II konfigurasi (Sumber 1 - Off - Source 2), njamin indikasi visual cetha lan isolasi break positif.

Standar Lebar Modular (DIN Rail):

2 Modul (35mm): 16A-40A, 2 kutub

3 Modul (52.5mm): 40A-63A, 2/3-pole

4 Modul (70mm): 63A-125A, 3/4-kutub

Fungsi Inti & Prinsip Operasi

Sistem Interlock Mekanik

Komponen	Fungsi	Spesifikasi Teknis
Nangani Rotary	Operasi manual, indikasi posisi	Posisi I-0-II, padlockable ing OFF (3 kunci), proteksi IP65
Mekanisme Cam	Nyopir gerakan kontak, njamin urutan	Kamera presisi-mesin, snap-action, drive positif
Sistem Kontak	Nindakake lan ngilangi arus beban	Silver-alloy (AgNi/AgCdO), pindho break saben pole, tumindak wiping
Interlock Mekanik	Nyegah penutupan bebarengan saka loro sumber	Sambungan mekanik sing padhet, ora gumantung saka operasi gagang
Kontak Bantu	Indikasi status, kontrol, sinyal	1NO + 1NC utawa 2NO saben switch, rating 10A, operasi positif
Klip Rel DIN	Snap-on soyo tambah, penylametan aman	Baja pegas, gaya penjepit 50-100N, tahan getaran

Urutan Operasi (I-0-II)

Posisi I (Sumber 1 Disambungake):

Kontak utama ditutup ing sisih Sumber 1

Sumber 2 kontak mesthi mbukak

Interlock mechanical nyegah Source 2 penutupan

Posisi 0 (Mati/Isolasi):

Kontak Source 1 lan Source 2 mbukak

Isolasi kaping pindho saben kutub

Longkangan kontak katon kanggo verifikasi safety

Padlockable kanggo pangopènan lockout

Posisi II (Sumber 2 Disambungake):

Kontak sumber 1 mesthi mbukak

Kontak utama ditutup ing sisih Source 2

Interlock mekanik nyegah penutupan Sumber 1

Fitur Safety

Indikasi istirahat positif: Pemisahan kontak sing katon konfirmasi isolasi

Meksa mbukak kontak: Mechanically disambung kanggo nangani posisi, ora bisa las ditutup

Interlock lawang: Nyegah mbukak enclosure nalika ngalih ON

Fasilitas padlocking: Nganti 3 padlocks ing posisi OFF kanggo safety sak pangopènan

Posisi stabil: Ora kena pengaruh geter, kejut, utawa fluktuasi voltase

Lingkungan Aplikasi & Kasus panggunaan

Aplikasi	Panganggone tartamtu	Spesifikasi Khas	Pemasangan
Serep omah	Transfer generator listrik kanggo omah, kantor cilik	16A-63A, 2P/4P, AC-22A, I-0-II, rel DIN	DIN Rel
Bangunan Komersial	UPS bypass, sumber daya dual, mbukak mbukak	100A-250A, 4P, AC-23A, motorized utawa manual	DIN/Panel
Tanduran Industri	Daya proses kritis, pasokan alat mesin	160A-630A, 3P/4P, AC-23A, transisi mbukak	Panel Mount
Pusat Data	Dual mains, UPS pangopènan bypass	250A-800A, 4P, AC-33B, kontak tumpang tindih	Panel Mount
Kesehatan	Sirkuit penting rumah sakit, beban safety urip	160A-400A, 4P, AC-33B, transfer otomatis	Panel/ATS
Energi sing bisa dianyari	Grid-solar switching, panyimpenan baterei	63A-250A, 4P, DC-rated, I-0-II, rel DIN	DIN Rel
Infrastruktur	Traksi metro, lampu bandara, telekomunikasi	400A-1600A, 3P/4P, AC-23A, motorized	Panel Mount
Marine / Offshore	Daya kapal, pasokan platform	100A-400A, 3P/4P, tropis, IP65	terlampir

Manajemen Energi Dual-Tarif: Saklar ganti DIN manual ngaktifake ngoper otomatis utawa manual antarane:

Tarif puncak/Off-peak: Transfer beban non-kritis menyang tariffs luwih murah

Optimasi Grid / Solar: Nggedhekake konsumsi dhewe, nyilikake impor kothak

Respon panjaluk: Ngeculake beban sajrone acara permintaan puncak

Proses Produksi & Alur Kerja Produksi

Urutan Manufaktur Presisi

IQC Bahan Baku → Mesin Mekanisme Cam → Fabrikasi Sistem Kontak → Molding Housing → Majelis Poros & Gagang → Integrasi Jembatan Kontak → Majelis Interlock Mekanik → Fitting Kontak Tambahan → Kalibrasi & Pengujian → Majelis Akhir → Verifikasi Kualitas → Kemasan

Tahap Produksi Kritis

panggung	Rincian Proses	Titik Kontrol Kualitas
Mesin Mekanisme Cam	Mesin CNC presisi profil cam saka plastik rekayasa (POM) utawa logam (paduan seng), perawatan panas kanggo resistensi nyandhang	Toleransi dimensi ± 0,05mm, permukaan rampung Ra 0,8, kekerasan HRC 45-55, torsi rotasi 0,5-2Nm
Kontak Fabrikasi	Tip kontak perak-nikel (AgNi 90/10) utawa perak-kadmium oksida (AgCdO), brazing kanggo operator tembaga, mbentuk geometri wiping	Kekerasan HV 80-120, tahan kontak <5mΩ, kekuatan brazing> 50MPa, ketebalan perak ≥2mm
DIN Rail Housing Molding	Termoplastik dampak dhuwur (PA66 GF30 utawa PBT GF30), injeksi 280-320 ° C, modularitas kritis 17.5mm	Toleransi dimensi ± 0.1mm, indeks pelacakan> 600V, UL 94 V-0, tahan panas 160°C
Majelis Shaft & Handle	Baja seng dilapisi utawa batang baja tahan karat, gagang polimer kanthi tandha posisi, sisipan bantalan	Konsistensi torsi, akurasi indeksasi 45° utawa 90°, gaya retensi nangani >50N
Interlock Mekanik	Pawl interlock mesin presisi, spring-loaded, verifikasi engagement positif	Kekuwatan interlock> 200N, nyegah penutupan simultan, daya tahan 10.000 siklus
Integrasi Jembatan Kontak	Jembatan paduan tembaga kanthi sambungan fleksibel, permukaan kontak berlapis perak, tekanan spring-loaded	Tekanan kontak 8-15N/mm², jarak usap 2-4mm, aksi pembersihan diri
Kalibrasi Akhir	Torsi rotasi, wektu kontak, sinkronisasi kontak tambahan, verifikasi dielektrik	100% tes otomatis, logging data, traceability QR

Bahan Baku Utama & Spesifikasi Komponen

Komponen	Spesifikasi Material	Standar Supplier	Properties Key
Mekanisme Cam	Kopolimer asetal (POM) utawa paduan seng (ZA-8)	ISO 1043, ASTM B669	Gesekan kurang, tahan nyandhang, stabilitas dimensi, pelumasan dhewe
Kontak Utama	Perak-nikel (AgNi 90/10) utawa perak-kadmium oksida (AgCdO)	ASTM B152, IEC 60368	Konduktivitas ≥90% IACS, tahan erosi busur, anti-welding, 20.000 siklus urip
Kontak Bridge	Paduan tembaga (CuCr1Zr utawa CuNi2Si), dilapisi salaka	ASTM B187	Konduktivitas dhuwur, sifat spring, tahan lemes
Poros & Hardware	Baja tahan karat 304 utawa baja berlapis seng 8.8	ASTM A240, ISO 898-1	Tahan korosi, kekuatan torsi> 400MPa, permeabilitas magnetik kurang
DIN Rail Housing	PA66 GF30 (30% serat kaca) utawa PBT GF30	IEC 60664-1, UL 94 V-0	Indeks tracking >600V, kekuatan impact >7 kJ/m², modularitas 17.5mm
Nangani & Escutcheon	Campuran ABS utawa PC / ABS, UV stabil	UL 94 HB, ISO 527	Resistance impact, colorfast, menehi tandha permanen
Wangsul Springs	Baja karbon tempered minyak SWOSC-V utawa baja tahan karat 301	JIS G 3560, ASTM A313	Urip kelelahan> 20.000 siklus, torsi konsisten, relaksasi <5%
Terminal	Kuningan C36000 utawa tembaga C11000 karo timah plating (5-8μm)	ASTM B16/B187	Kapadhetan saiki 1.0-1.2 A/mm², torsi tahan 2.0-3.5Nm, tahan korosi
Klip Rel DIN	Spring steel 65Mn utawa stainless steel 304, seng dilapisi	GB/T 1222, ISO 3506	Kekuatan penjepit 50-100N, 10.000 siklus kelelahan, tahan getaran
Kontak Bantu	Kontak perak-nikel utawa emas-kerlip, spring-loaded	IEC 60947-5-1	10A rating, <50mΩ resistance kontak, 100.000 siklus urip

Kepatuhan Standar & Protokol Pengujian

Kerangka Standar Internasional

Standar	Cakupan	Rating sing ditrapake
IEC 60947-6-1	Peralatan ngoper transfer - Ngalih transfer otomatis lan manual	Standar utama kanggo ngalih ganti, panggunaan AC-33B
IEC 60947-3	Switch, disconnectors, switch-disconnectors lan unit gabungan sekring	Fungsi isolasi, pemanfaatan AC-21A/AC-22A/AC-23A
IEC 60947-1	Aturan umum kanggo switchgear voltase rendah lan piranti kontrol	Syarat umum, kenaikan suhu, sifat dielektrik
EN 60947-6-1 / EN 60947-3	Versi harmonis Eropa	Tandha CE, kepatuhan pasar EU
GB / T 14048.11 / GB / T 14048.3	standar nasional Cina	Sertifikasi CCC, pasar China

Bedane utama:

IEC 60947-6-1: Khusus kanggo transfer switch, kalebu AC-33B (muatan motor kanthi transfer otomatis), syarat koordinasi

IEC 60947-3: Standar switch-disconnector umum, fungsi isolasi, AC-23A motor switching

Tes Tipe Wajib (IEC 60947-6-1 & IEC 60947-3)

Kategori Test	Tes Spesifik	Kriteria Penerimaan
Munggah Suhu	Arus terus-terusan ing rating In	Terminal ≤65K (bare), ≤80K (dilapisi), gagang ≤40K
Sifat Dielektrik	Daya tahan frekuensi (2kV-2.5kV/1min), impuls (6kV-8kV)	Ora rusak, ora flashover, bocor <2mA
Making & Breaking Kapasitas	AC-23A: 10×In making, 8×In breaking; AC-33B: 6×In making/breaking	Operasi sukses, ora welding kontak, ora flashover
Kinerja Operasional	Mekanik: 10.000-20.000 siklus; Listrik: AC-23A 3.000-6.000 siklus	<5% parameter drift, kontak wear <50%
Short-Time Tahan Saiki	Icw kanggo 1s (tahan hubung singkat)	Ora deformasi, ora welding kontak, fungsi sawise test
Kapasitas Nggawe Short-Circuit	Icm (tahan arus puncak)	Ora ana karusakan, kontak tetep operasional
Interlock Mekanik	Pasukan kanggo ngalahake interlock, tes ketahanan	> 200N pasukan asor, 10.000 kekiatan siklus
lingkungan	Panas lembab, panas garing, adhem, geter, kejut	Fungsional sawise kahanan, ora karat
EMC (Motorized/ATS)	Kekebalan kanggo radiated/conducted interferensi	Ora ana operasi gangguan, EN 60947-6-1 Lampiran E

Kontrol Kualitas Pabrik & Standar Inspeksi

Incoming Material QC (IQC)

Bahan	Item Inspeksi	Sampling Plan	prabotan
Granul termoplastik	Isi kaca, viskositas, kelembapan, gampang kobong	Per batch	Penindeks aliran cair, DSC, aparat UL 94
tips kontak perak	Kemurnian, Kapadhetan, kekerasan, paduan brazing	Per batch	Spektrometer, hardness tester, mikroskop metalurgi
Baja spring	Kekuwatan tensile, resistance lemes, mbentuk	Per batch	Mesin tarik, penguji kelelahan, penguji kekerasan
Paduan tembaga	Konduktivitas, kekerasan, toleransi dimensi	Per batch	Konduktivitas meter, hardness tester, CMM
baja tahan karat	Komposisi kimia, permeabilitas magnetik, tahan korosi	Per batch	Spektrometer, tes korosi

In-Process Quality Control (IPQC)

Stasiun	Parameter Kontrol	Frekuensi	Metode
Cam mesin	Toleransi dimensi ± 0,05mm, permukaan finish, atose	Saben 100 unit	CMM, tester kekasaran permukaan, tester kekerasan
Kontak brazing	Suhu 780-820 ° C, atmosfer, kekuatan sendi	Saben 100 unit	Thermocouple, tester kekuatan geser
Molding omah	Suhu 280-320°C, tekanan, dimensi	Saben siklus	Pemantauan SCADA, grafik SPC
Majelis poros	Konsistensi torsi, akurasi indeksasi, gaya retensi	Saben unit	Torque meter, pengukur gaya
Majelis interlock	Pasukan keterlibatan, resistensi kekalahan, tes siklus	Saben 100 unit	Pengukur daya, penguji daya tahan
Jembatan kontak	Tekanan kontak, jarak usap, resistensi	Saben unit	Pengukur gaya, mikro-ohmmeter

Kontrol Kualitas Akhir (FQC) & Outgoing QC (OQC)

Item Tes	Standar	Ukuran Sample
Torsi rotasi	0.5-2.0Nm, operasi lancar, indeksasi positif	100%
Resistansi kontak	<5mΩ saben kutub ing dirating saiki	100%
Dielektrik tahan voltase	2.5kV AC/1 mnt	100%
Resistance insulasi	> 100MΩ @ 500V DC	100%
Verifikasi interlock mekanik	Nyegah penutupan simultan, pasukan kekalahan> 200N	100%
Fungsi kontak bantu	Sinkronisasi, resistensi, kontinuitas	100%
Pemasangan rel DIN	Snap-on pasukan 50-100N, retensi, pasukan mbusak	100%
Inspeksi visual & dimensi	17.5mm modularitas, menehi tandha permanen, rating IP	100%
Sampling ketahanan	100 siklus mekanik, mriksa keausan kontak	AQL 1.0
Integritas kemasan	Tes drop, geter (ISTA 3A), labeling	Per lot

Infrastruktur Produksi & Kapabilitas Manufaktur

Peralatan Produksi Lanjut

Kategori Peralatan	Spesifikasi Mesin	Fungsi	Kapasitas
Mesin Presisi	Pusat mesin CNC 5 sumbu (Mazak/Haas)	Mekanisme cam, poros, komponen presisi	5.000 set cam / dina
Molding Injeksi	Tekan termoplastik 120 ton (Arburg/Engel)	DIN rail omah, nangani, escutcheon	8.000 omah / dina
Kontak Fabrikasi	Tungku brazing otomatis (atmosfer H₂/N₂)	Tip kontak perak brazing kanggo operator tembaga	10.000 kontak / dina
Spring Forming	CNC spring coiling machine (Wafios)	Spring bali, spring kontak, klip DIN	20.000 spring / dina
Majelis	sel perakitan tenaga kerja	Pemasangan mekanisme, kalibrasi, pengujian	3.000 unit / dina saben baris
Peralatan Pengujian	Bangku uji ganti ganti otomatis	Torsi, resistance, interlock, verifikasi wektu	500 unit / jam
	Tester ketahanan mekanik (20.000 siklus)	Tes urip, ngawasi nganggo	200 unit bebarengan
	Tester tahan dielektrik (5kV AC)	Tes Hi-pot, verifikasi isolasi	300 unit / dina

Kapasitas Produksi & Wektu Lead

Kategori produk	Kapasitas Saben wulan	Wektu Lead Standar	Kapabilitas Pesenan Urgent
DIN Rel 2P (16A-63A)	100.000 unit	4-5 minggu	3 dina
DIN Rail 4P (40A-125A)	50.000 unit	4-5 minggu	5 dina

Struktur Tim Teknik & Teknik

Jurusan	Personil	Keahlian	Tanggung jawab
R&D Engineering	5 insinyur	Mekanisme switching, fisika kontak, ilmu material, otomatisasi	Pangembangan produk anyar, portofolio paten (25+ paten), kustomisasi
Rekayasa Proses	15 insinyur	Mesin presisi, cetakan plastik, otomatisasi perakitan, manufaktur ramping	Optimalisasi produksi, dokumentasi SOP, peningkatan hasil (>99%)
Testing & Validasi	12 insinyur	Kepatuhan IEC 60947-6-1, uji ketahanan, simulasi lingkungan, EMC	Koordinasi tes jinis, analisis kegagalan, manajemen sertifikasi
Teknik Aplikasi	10 insinyur	Desain sistem tenaga, koordinasi selektif, integrasi generator, skema ATS	Dhukungan teknis pelanggan, desain skema, komisioning
Jaminan Mutu	25 teknisi	ISO 9001, ISO 14001, kontrol proses statistik, laboratorium metrologi	Audit pemasok, audit proses, tindakan korektif, kalibrasi

Sertifikasi & Dokumentasi Kepatuhan

Sertifikasi	Badan Penerbit	Cakupan	Keabsahan
ISO 9001:2015	TÜV SÜD / SGS / Bureau Veritas	Sistem manajemen mutu	Pengawasan taunan
ISO 14001:2015	EUROLAB / SGS	Manajemen lingkungan	Pengawasan taunan
Tes Tipe IEC 60947-6-1	KEMA/DEKRA, Intertek, TÜV Rheinland	Transfer peralatan ngalih	Per seri produk
Tes Tipe IEC 60947-3	KEMA/DEKRA, Intertek	Ngalih-disconnector kinerja	Per seri produk
Tandha CE	Badan Notifikasi	akses pasar EU	Desain-gumantung
CCC (China)	CQC	Sertifikasi wajib Cina	validitas 5 taun
UL 1008	Laboratorium Underwriter	ngalih transfer Amérika Lor	Inspeksi pabrik taunan
Sertifikasi VDE	Institut Pengujian VDE	Label kualitas Jerman	Per seri produk
Persetujuan SAA	Persetujuan SAA	pasar Australia	Per seri produk

Napa Manufaktur Ganti Ganti DIN Kita Madeg

Fasilitas produksi kita nuduhake spesialisasi 18 taun ing peralatan switching transfer, ngirim switch DIN changeover sing ngluwihi standar global liwat:

Keahlian modular: Pangerten jero babagan modularitas rel DIN 17.5mm, njamin integrasi lancar karo MCB, RCD, lan peralatan distribusi saka manufaktur utama

Inovasi interlock mekanik: Mekanisme interlock positif-drive proprietary kanthi resistensi kekalahan> 200N, njamin pencegahan mutlak paralel sumber

Integrasi vertikal: Mesin cam in-house, brazing kontak, lan cetakan termoplastik njamin kontrol kualitas lengkap lan kustomisasi cepet

Tes infrastruktur: $2.5M+ nandur modhal ing tes otomatis kalebu verifikasi ketahanan mekanik 20.000 siklus, tes gaya interlock, lan simulasi lingkungan

Strategi sertifikasi global: Kepatuhan multi-standar (IEC 60947-6-1, IEC 60947-3, UL 1008, CE, CCC, VDE) mbisakake entri pasar sing lancar ing 90+ negara

Kapabilitas integrasi ATS: Versi bermotor karo komunikasi Modbus-RTU, BACnet, lan Ethernet kanggo bangunan cerdas lan aplikasi otomatisasi industri

View as

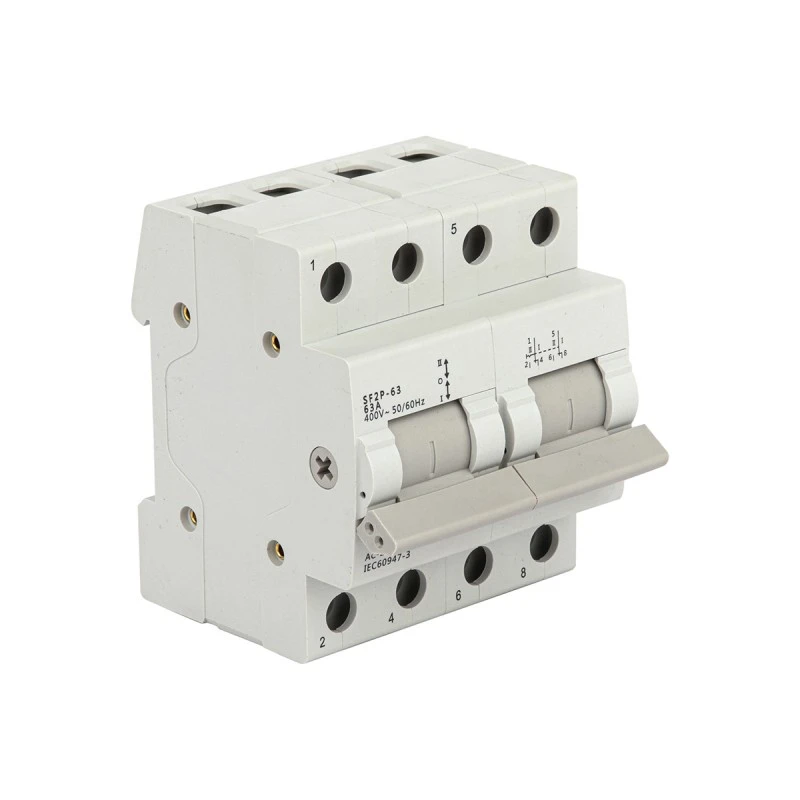

DIN Rail Changeover Ngalih 125A

Tuku CDADA DIN Rail Changeover Switch 125A, minangka pabrikan ing China kanthi pengalaman 40+ taun, produk kita sertifikasi IEC60947-3, 3-posisi (IO-II), kanggo transfer sumber daya dual nganti 400V. Manual, DIN-dipasang, becik kanggo serep generator & panel industri.

Ndeleng Liyane >> Kirim Pitakonan >>

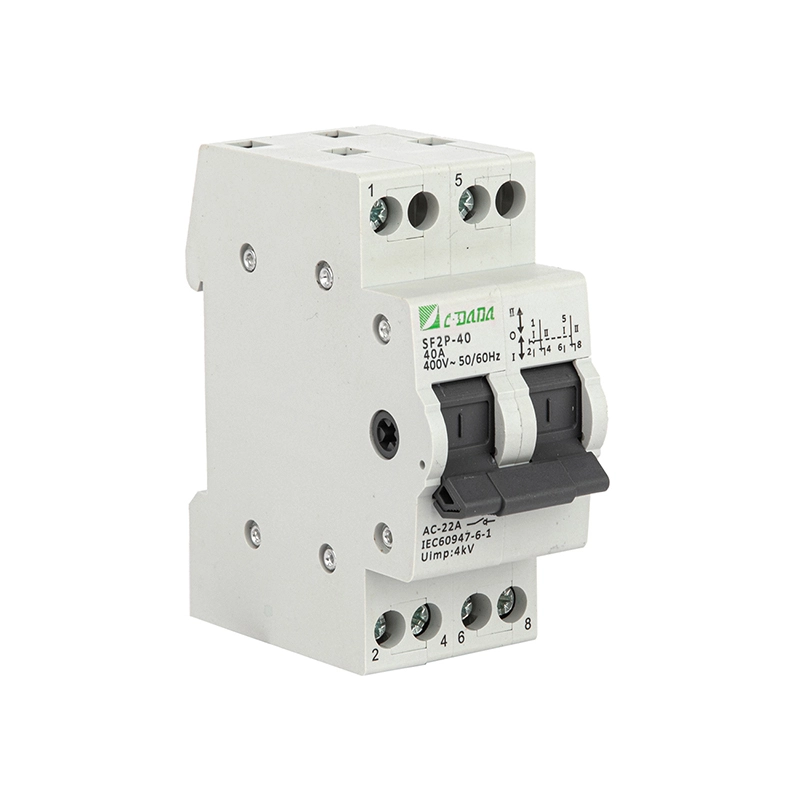

Ngalih Ganti 2P

2P Changeover Switch punika 16–125A, DIN-rail dipasang, IEC60947-3 certified. Yen sampeyan nggoleki produsen profesional lan supplier produk iki, sampeyan bisa milih CADAD. Manual 3-posisi (I-O-II) kanggo dual sumber daya ngoper. Bisa digunakake kanggo transfer generator serep, kontrol arah motor & pangukuran voltase.

Ndeleng Liyane >> Kirim Pitakonan >>

CDADA minangka pabrikan lan supplier Ngalih Ganti ing China. Pabrik kita nyedhiyakake macem-macem industri kayata sistem tenaga, otomatisasi bangunan, lan manufaktur industri, nawakake solusi OEM/ODM sing fleksibel.
