OEM/ODM Earth Leakage Circuit Breaker Supplier

Apa sampeyan butuh Pemutus Sirkuit Bocor Bumi sing berkualitas lan tahan lama?CDADAnawakake solusi kustomisasi OEM lengkap. Minangka pabrikan sing dipercaya karo pabrik kita dhewe, kita menehi garansi 3 taun kanggo produk kita.

Apa sing diarani Earth Leakage Circuit Breaker (CBR)?

AnEarth Leakage Circuit Breaker (CBR), uga dikenal minangkaPemutus Sirkuit Bocor Bumi kanthi Proteksi Arus Luwih Integral (CBR) miturut IEC 60947-2 Annex B, minangka piranti perlindungan voltase rendah sing canggih sing nggabungakeproteksi arus sisa (leakage bumi). karokakehan lan pangayoman short-circuit ing unit kasus cetakan tunggal. Operasi ing voltase dirating nganti415V AC (50/60Hz) karo ratings saiki saka16A kanggo 800A, CBR dadi piranti proteksi lengkap kanggo aplikasi infrastruktur industri, komersial, lan kritis.

Ora kaya dewekanPemutus Sirkuit Arus Sisa (RCCBs)sing mung menehi perlindungan bocor bumi, CBRs nggabungake:

Proteksi overcurrent termal-magnetik utawa elektronik (L-S-I kurva)

Deteksi arus sisa (Sensitivitas 10mA nganti 1000mA)

Kapasitas rusak sirkuit cendhak iki 85kA

Integrasi iki ngilangi kabutuhan kombinasi MCB/RCCB sing kapisah, nyuda papan instalasi lan ningkatake linuwih koordinasi.

Kategori Produk & Konfigurasi

Klasifikasi	Jinis	Range Saiki	Karakteristik Utama
Tipe Arus Sisa	Tipe AC	16A – 800A	Ndeteksi arus sisa AC sinusoidal mung, aplikasi kanggo tujuan umum
Tipe Arus Sisa	Tipe A	16A – 800A	Ndeteksi AC + DC pulsating (AC rectified), beban elektronik modern
Sensitivitas (IΔn)	Sensitivitas dhuwur	10mA – 30mA	Proteksi personel, lokasi medis, wilayah udan
	Sensitivitas Sedheng	100mA - 300mA	Proteksi kebakaran, industri umum
	Sensitivitas rendah	500mA - 1000mA	Nyegah geni ing instalasi bocor dhuwur, proteksi selektif
Wektu Tundha	Seketika	Kabeh rating	Tujuan umum, <40ms ing 5×IΔn
Wektu Tundha	Selektif (Tipe-S)	100mA - 1000mA	Tundha tripping (130-500ms ing 1×IΔn), diskriminasi hulu
Konfigurasi Pole	4-Kutub	16A – 800A	Telung fase + netral, proteksi netral sing bisa diatur (50-100%)
Pemasangan	didandani	16A – 800A	Sambungan busbar langsung, biaya-efektif

Kelas Kapasitas Breaking:

Standar (N): 25kA – 36kA (Jaringan Distribusi)

Dhuwur (S): 50kA – 70kA (Industrial utama)

Ultra-Dhuwur (H): 85kA (Infrastruktur Daya)

Fungsi Inti & Kapabilitas Proteksi

Fungsi Proteksi Terpadu

Fungsi	Prinsip Deteksi	Parameter teknis
Proteksi kakehan (L)	Ekspansi termal bimetal utawa sensing RMS elektronik	0.8 – 1.0 × Ing setelan, kurva wektu kuwalik, akurasi ±10%
Tundha Sirkuit Pendek (S)	Wektu elektronik utawa wektu tundha magnetik	2-10 × In, 0.1s - 0.5s tundha, koordinasi selektif
Perjalanan Langsung (I)	Solenoid magnetik utawa elektronik cepet	5-20 × In, operasi <20ms, watesan saiki
Kebocoran Bumi (G/Δ)	Inti Balance Current Transformer (CBCT)	10mA – 1000mA IΔn, ± 10% akurasi sensitivitas
Ground Fault (GF)	Vector sum saiki sensing	20-100% saka In, 0.1s-1.0s tundha, metode inti-imbangan
Ngawasi Mandhiri	Priksa integritas sirkuit internal	CBCT terus-terusan lan ngawasi koil trip, output alarm kesalahan

Teknologi Deteksi Arus Sisa

IngInti Balance Current Transformer (CBCT) utawaTransformator Toroida mbentuk jantung perlindungan bocor bumi:

Operasi Normal: Kabeh konduktor urip (fase + netral) ngliwati inti toroida. Arus imbang ngasilake medan magnet sing nentang sing mbatalake fluks net nol-ora ana arus sekunder sing diinduksi.

Kondisi Fault: Nalika arus bocor mili menyang bumi (liwat kegagalan insulasi utawa kontak manungsa), ketidakseimbangan saiki nggawe fluks magnetik residual ing inti toroidal. Fluks iki ngindhuksi voltase ing nduwurke tumpukan sekunder, menehi energi relay sensitif utawa sirkuit trip elektronik.

Karakteristik Trip saben IEC 61008/61009:

1 × IΔn: Trip ≤ 300ms (seketika), ≤ 500ms (selektif-tipe)

2 × IΔn: Trip ≤ 150ms (seketika), ≤ 200ms (jinis-S)

5 × IΔn: Trip ≤ 40ms (seketika), ≤ 150ms (jinis-S)

Lingkungan Aplikasi & Kasus panggunaan

Sektor Industri	Aplikasi Khusus	Spesifikasi Khas
Pusat Data	Distribusi utama, bypass UPS, proteksi bus-coupler	250A-500A, Tipe A, 300mA S-tipe selektif, 70kA Icu, komunikasi-aktif
Fasilitas Kesehatan	Distribusi utama rumah sakit, sistem IT medis, teater operasi	100A-400A, Tipe A, 10mA/30mA sensitivitas dhuwur, pemantauan isolasi
Pabrik Pabrik	Pusat kontrol motor, peralatan welding, drive kacepetan variabel	160A-500A, Tipe B (kanggo VFD), 300mA, 50kA Icu, trip elektronik
Bangunan Komersial	Distribusi dhuwur, pusat perbelanjaan, bandara	125A-400A, Tipe A, 100mA/300mA, 36kA Icu
Minyak & Gas / Kelautan	Platform lepas pantai, rig pengeboran, sistem tenaga kapal	250A-500A, Tipe A, 500mA, tropis (T2), tahan korosi

Proses Produksi & Alur Kerja Produksi

Urutan Manufaktur Presisi

IQC Bahan Baku → Produksi Transformator Toroidal → Fabrikasi Kasus Cetak → Majelis Sistem Kontak → Integrasi Unit Trip Elektronik → Kalibrasi Modul Arus Sisa → Majelis Utama → Pengujian Komprehensif → QC Akhir → Kemasan

Tahap Produksi Kritis

panggung	Rincian Proses	Titik Kontrol Kualitas
Winding Transformator Toroidal	Nanocrystalline utawa inti ferit permeabilitas dhuwur (µr> 10.000), belitan presisi saka belitan primer (through-pass) lan sekunder (sensing), impregnasi vakum	Verifikasi kurva magnetisasi inti, voltase sekunder ing 1 × IΔn ± 5%, resistensi insulasi> 100MΩ
Integrasi CBCT	Pemasangan inti toroida di sekitar semua konduktor fase/netral, melindungi medan magnet eksternal, sambungan ke relay trip/elektronik	Tes imbangan kanthi beban 6×In (ora ana gangguan), kekebalan kanggo harmonik kaping 3
Mekanisme Perjalanan Arus Sisa	Relay polarisasi sensitif (daya trip 5-50mW) utawa pemicu MOSFET elektronik, kopling mekanik menyang bar trip utama	Verifikasi daya trip, wektu nanggepi <20ms, stabilitas suhu -25°C nganti +70°C
Produksi Kasus Molded	BMC thermosetting plastic (DMC-2) injection molding, 150-180°C cure, resistance tracking dhuwur > 600V	Toleransi dimensi ±0.1mm, kekuatan dielektrik >15kV/mm, tahan api UL 94 V-0
Majelis Kontak Utama	Kontak tembaga berlapis perak (AgNi 90/10), lengan mesin CNC, brazing ing atmosfer nitrogen	Resistansi kontak <50μΩ, ketebalan perak 8-12μm (XRF), kekerasan HV 100-150
Electronic Trip Unit Programming	Proteksi LSIG+Δ berbasis mikroprosesor, unggahan firmware, kalibrasi kurva, persiyapan protokol komunikasi	± 5% akurasi saiki, ± 10% akurasi wektu, ZSI (Zone Selective Interlocking) verifikasi
Integrasi & Kalibrasi Akhir	Majelis sistem trip termal-magnetik utawa elektronik karo modul saiki ampas, interlocking mechanical, mekanisme nangani	Gabungan overcurrent + verifikasi trip bocor bumi, dielektrik tahan 3kV/1min

Bahan Baku Utama & Spesifikasi Komponen

Komponen	Spesifikasi Material	Standar Supplier	Properties Key
Inti Toroidal (CBCT)	Nanocrystalline alloy (Finemet) utawa Mn-Zn ferrite (PC40)	IEC 60404-8, JIS C 2531	Permeabilitas dhuwur µr > 10.000, koersivitas kurang <2A/m, kapadhetan fluks jenuh >1.2T
Sensing Coil Wire	Kawat tembaga enamel (0.05-0.1mm), Kelas F 155°C	IEC 60317	Tegangan rusak > 1kV, keluwesan > 10 × diameter, solderability 390°C
Relay Trip	Relay latching polarisasi, sensitivitas 5-50mW	IEC 61810	Wektu nanggepi <10ms, resistensi kumparan 1-5kΩ, umur mekanik> 10⁶ operasi
Molded Case Housing	BMC (Bulk Molding Compound) DMC-2, serat kaca dikuatake	IEC 60664-1, UL 94 V-0	Indeks pelacakan> 600V, tahan panas 180°C, kekuatan impact> 8 kJ/m²
Kontak Utama	Tembaga elektrolitik (Cu-ETP) + Pelapisan perak-nikel (AgNi 90/10)	ASTM B152	Konduktivitas ≥100% IACS, tahan erosi busur, sifat anti-welding
Unsur Bimetal	Komposit baja inconel/pasif (ASTM TM2)	ASTM B388	Tingkat defleksi 0.15-0.25mm/°C, stabilitas jangka panjang ±3%, tahan creep
Komponen Elektronika	PCB kelas industri, sensor Hall-effect, prosesor ARM Cortex-M4	IEC 60721-3-3, IEC 61000	Suhu operasi -25 ° C nganti + 70 ° C, kekebalan EMC Level 4, SIL 2 bisa
Terminal	T2 tembaga (C11000) karo timah plating (8-12μm)	ASTM B187/B16	Kapadhetan saiki 1.2-1.5 A/mm², torsi tahan 5-15Nm, tahan korosi
Mekanisme operasi	Baja pegas (SWOSC-V) utawa baja tahan karat (301)	JIS G 3560	Urip kelelahan> 20.000 siklus, kekuatan tarik 1800-2000MPa, relaksasi <5%

Kepatuhan Standar & Protokol Pengujian

Kerangka Standar Internasional

Standar	Cakupan	Rating sing ditrapake
IEC 60947-2 Lampiran B	Pemutus sirkuit sing nggabungake proteksi arus residual (CBR)	Industrial CBRs> 80A, pangayoman lengkap
EN 60947-2	Versi harmonis Eropa saka IEC 60947-2	Tandha CE, kepatuhan pasar EU
GB/T 14048.2	standar nasional Cina padha	Sertifikasi CCC, pasar China

Tes Tipe Wajib (IEC 60947-2 + Lampiran B)

Kategori Test	Tes Spesifik	Kriteria Penerimaan
Kinerja Saiki Sisa	Wektu tripping ing 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (seketika); S-jinis: ≤500ms, ≤200ms, ≤150ms
	Non-tripping ing 0,5 × IΔn	Ora trip kanggo 2 × wektu tundha dirating
	Surge current tahan (8/20μs, 3kA)	Ora ana gangguan, Tipe A: impuls 250A, Tipe F: 1000A, Tipe B: 3000A
Proteksi overcurrent	Peningkatan suhu ing rating In	Terminal ≤80K, kasus ≤40K
	Short-circuit breaking (Icu/ICs)	3 operasi, gangguan sukses, Recovery dielektrik
	Verifikasi kurva trip (L-S-I)	± 10% akurasi saiki, ± 20% akurasi wektu
Sifat Dielektrik	Daya tahan frekuensi (2.5kV-3.5kV/1min)	Ora rusak, ora flashover
Sifat Dielektrik	Daya tahan impuls (8kV 1.2/50μs)	Ora discharge disruptive
Mekanik & Lingkungan	Daya tahan mekanik (10.000-20.000 siklus)	<5% parameter drift, ora ana kegagalan
Mekanik & Lingkungan	Kekebalan EMC (seri IEC 61000-4)	Ora ana gangguan tripping saka radiated/conducted interferensi

Kontrol Kualitas Pabrik & Standar Inspeksi

Incoming Material QC (IQC)

Bahan	Item Inspeksi	Sampling Plan	prabotan
inti toroida	Permeabilitas magnetik, fluks saturasi, kerugian inti	Per batch, pengujian kurva B-H	Penganalisa B-H, penganalisis impedansi
Sensing kawat	Diameter, kekandelan insulasi, tegangan breakdown	AQL 0.65	Mikrometer, tester dielektrik
senyawa plastik BMC	Isi kaca, viskositas, karakteristik cure, indeks pelacakan	Per batch, COA + testing	Rheometer, DSC analyzer, piranti tes tracking
Solusi plating perak	Konsentrasi logam, pH, impurities	Ngawasi saben dina	Spektrometer serapan atom
komponen elektronik	Tes fungsi, verifikasi parameter, versi firmware	100% AOI, 5% fungsional	LCR meter, osiloskop, boundary scan

In-Process Quality Control (IPQC)

Stasiun	Parameter Kontrol	Frekuensi	Metode
Kumparan transformator toroidal	Nguripake rasio, induktansi, resistance insulasi	Saben unit	LCR meter, isolasi tester
Majelis CBCT	Tes imbangan kanthi beban sing dirating, kekebalan kanggo harmonik	Saben 100 unit	Tes injeksi primer, generator harmonik
Kalibrasi arus sisa	Ambang trip ing IΔn, wektu nanggepi, non-trip ing 0.5×IΔn	Saben unit	Tester RCD otomatis (0.5-1000mA sing bisa diprogram)
Majelis kontak utama	Kesenjangan kontak, tekanan, keselarasan, resistensi	Saben 100 unit	Pengukur gaya, mikro-ohmmeter
Integrasi pungkasan	Gabungan overcurrent + verifikasi trip bocor bumi	Saben unit	Bangku tes terpadu (injeksi primer + simulasi bocor)

Kontrol Kualitas Akhir (FQC) & Outgoing QC (OQC)

Item Tes	Standar	Ukuran Sample
Sisa wektu trip saiki	1×IΔn, 2×IΔn, 5×IΔn saben IEC 61008/61009	100%
Tes non-trip ing 0,5 × IΔn	2 × wektu tundha dirating	100%
kurva trip overcurrent	1.05×In, 1.25×In, 5×In, 10×In	100%
Dielektrik tahan voltase	2.5kV AC/1 mnt	100%
Resistance insulasi	> 100MΩ @ 500V DC	100%
Resistansi kontak	<50μΩ saben kutub	100%
Verifikasi tandha torsi	Terminal tightening saben specification	100%
Inspeksi visual & dimensi	Nol cacat ing dimensi kritis	100%
Tandha permanen	Pelarut wiping, tes abrasi	AQL 1.0
Integritas kemasan	Tes drop, getaran (ISTA 3A)	Per lot

Infrastruktur Produksi & Kapabilitas Manufaktur

Peralatan Produksi Lanjut

Kategori Peralatan	Spesifikasi Mesin	Fungsi	Kapasitas
Mesin Penggulung Toroidal	Winding toroida otomatis kanthi kontrol tension	Penggulungan primer/sekunder CBCT, lapisan presisi	5.000 trafo / dina
Inti Annealing Furnace	Vakum anil karo atmosfer nitrogen	Perawatan panas inti nanocrystalline, nyuda stres	2.000 intine / batch
Molding Injeksi	300-ton BMC thermosetting press	Perumahan CBR, arc chute, blok terminal	3.000 kasus / dina
Mesin CNC	Pusat mesin vertikal 5 sumbu	Mesin kontak presisi, geometri kompleks	8.000 set kontak / sasi
Perawatan lumahing	Garis plating perak otomatis	Plating kontak 8-12μm, keseragaman ketebalan ± 1μm	4.000 kg/dina
Majelis	Sel perakitan tenaga kerja	Perakitan mekanisme, integrasi CBCT, kalibrasi	1.500 unit / dina saben baris
Peralatan Pengujian	Bangku tes CBR terpadu	Gabungan overcurrent + verifikasi saiki residual	300 unit / jam
	Ruang tes EMC (3m/10m, Teseq)	Tes kekebalan / emisi kanggo unit elektronik	50 unit / dina

Kapasitas Produksi & Wektu Lead

Kategori produk	Kapasitas Saben wulan	Wektu Lead Standar	Kapabilitas Pesenan Urgent
CBR 4P (16A-125A)	10.000 unit	4-5 minggu	3 dina (komponen saham)
CBR Industrial (160A-400A)	8.000 unit	4-5 minggu	5 dina
CBR Heavy Industrial (630A-800A)	3.000 unit	4-5 minggu	7 dina
Konfigurasi khusus (IΔn khusus, kurva)	Basis proyek	5-6 minggu	2 minggu

Struktur Tim Teknik & Teknik

Jurusan	Personil	Keahlian	Tanggung jawab
R&D Engineering	5 insinyur	Teknologi arus sisa, desain sensor magnetik, sistem terpasang, elektronika daya	Pangembangan CBR anyar, inovasi Tipe B/F/B+, portofolio paten (40+ paten)
Rekayasa Proses	18 insinyur	Manufaktur trafo Toroidal, cetakan BMC, perakitan presisi, manufaktur ramping	Optimalisasi produksi, dokumentasi SOP, peningkatan hasil (>99,5%)
Testing & Validasi	15 insinyur	Pengujian arus tinggi, simulasi arus sisa, EMC, pengujian lingkungan	Koordinasi tes jinis (IEC 60947-2 Annex B, IEC 61008/61009), analisis kegagalan
Teknik Aplikasi	10 insinyur	Koordinasi selektif, skema perlindungan kebocoran bumi, aplikasi EV / sing bisa dianyari	Dhukungan teknis pelanggan, studi diskriminasi, komisi situs
Jaminan Mutu	30 teknisi	ISO 9001, ISO 14001, kontrol proses statistik, laboratorium metrologi	Audit pemasok, audit proses, tindakan korektif, manajemen kalibrasi

Sertifikasi & Dokumentasi Kepatuhan

Sertifikasi	Badan Penerbit	Cakupan	Keabsahan
ISO 9001:2015	ZHONGDA HUAYUAN	Sistem manajemen mutu	Pengawasan taunan
IEC 60947-2 Tes Tipe Lampiran B	Intertek	kinerja industri CBR	Per seri produk
Tandha CE	Badan Notifikasi	akses pasar EU	Desain-gumantung
CCC (China)	CQC	Sertifikasi wajib Cina	validitas 5 taun
Skema CB	IECEE	Sertifikasi internasional	Per seri produk

Napa Manufaktur CBR Kita Madeg

fasilitas produksi kita makili40 taun spesialisasi ing sisa teknologi proteksi bocor lan bumi, ngirim CBR sing ngluwihi standar global liwat:

Keahlian transformator Toroidal: Produksi inti nanocrystalline ing omah, otomatisasi penggulungan presisi, lan tes CBCT komprehensif kanggo njamin akurasi sensitivitas <±5%

Integrasi vertikal: Saka pangolahan bahan inti nganti perakitan pungkasan, kontrol lengkap babagan komponen kritis (trafo toroidal, unit trip elektronik, kasus cetakan)

Infrastruktur testing majeng: $3M+ nandur modhal ing sistem tes CBR terintegrasi sing bisa verifikasi arus luwih lan residual simultan, tes sensitivitas DC Tipe B, lan kepatuhan EMC

Strategi sertifikasi global: Kepatuhan multi-standar ngidini entri pasar sing lancar ing 100+ negara tanpa tes sing berlebihan

Kanggo spesifikasi teknis, studi koordinasi selektif, pandhuan aplikasi Tipe B, utawa jadwal audit pabrik, tim teknik kita menehi konsultasi langsung kanggo mesthekake arsitektur proteksi bocor bumi sampeyan cocog karo syarat safety personel lan tujuan kesinambungan operasional.

View as

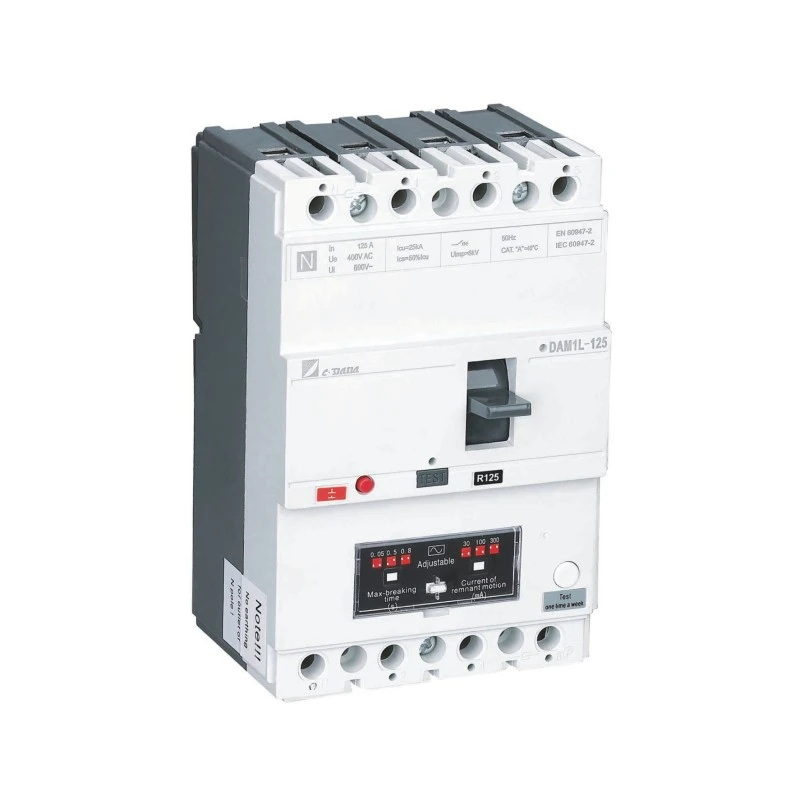

MCCB karo Leakage Protection

Sumber CDADA MCCB karo Leakage Protection (DAM1L Series) saka Shanghai DADA Electric, minangka pabrik sing bisa dipercaya, kita bisa menehi dhukungan teknis lan layanan OEM. 4P, 16–500A, kebocoran bumi sing bisa diatur (30mA–1000mA), sertifikasi CE/CB/SEMKO. Becik kanggo geni & safety pribadi ing bangunan, trowongan & situs industri.

Ndeleng Liyane >> Kirim Pitakonan >>

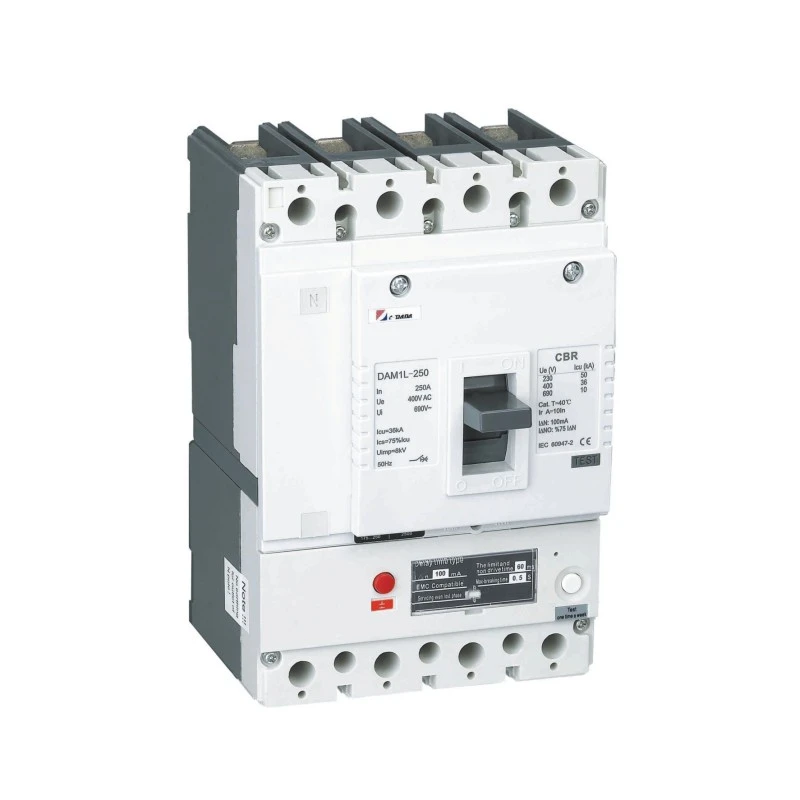

Pemutus Sirkuit Tipe AC kanthi Operasi Arus Sisa

CDADA, pabrikan profesional kanthi pengalaman luwih saka 40 taun, bisa nawakake Pemutus Sirkuit JENIS AC berkualitas tinggi kanthi Operasi Arus Sisa (DAM1L). 4P, 10–500A, CE/CB/SEMKO bersertifikat. CBR tipe AC sing bener mung kanggo bocor sinusoidal. Becik kanggo omah & industri geni / pangayoman pribadi.

Ndeleng Liyane >> Kirim Pitakonan >>

CDADA minangka pabrikan lan supplier Pemutus Sirkuit Bocor Bumi ing China. Pabrik kita nyedhiyakake macem-macem industri kayata sistem tenaga, otomatisasi bangunan, lan manufaktur industri, nawakake solusi OEM/ODM sing fleksibel.
