Supplier Aksesoris MCB Awet China

CDADAminangka produsen lan supplier macem-macem peralatan listrik voltase rendah lan aksesoris sing gegandhengan, kalebu aksesoris MCB. Fasilitas 52,400 m² kita dadi pondasi produksi sing ngidini kita nyedhiyakake produk grosir, lan uga nampa panjaluk kustomisasi OEM. Mangga aran gratis kanggo hubungi kita kanggo penawaran.

Apa Aksesoris MCB?

aksesoris MCB minangka piranti tambahan sing dirancang kanggo nambah fungsi, perlindungan, lan kemampuan kontrolPemutus Sirkuit Miniatur (MCB). Tambahan modular iki ngowahi piranti proteksi sirkuit dhasar dadi komponen sistem distribusi listrik modern sing cerdas lan terintegrasi. Operasi ing ngisorIEC 60898-1 (circuit-breakers kanggo kluwarga lan instalasi padha) lanIEC 60947-5-1 (piranti sirkuit kontrol), aksesoris MCB ngaktifake operasi remot, ngawasi status, interlocking safety, lan integrasi lancar karo sistem manajemen bangunan.

Aksesoris MCB ditondoi dening singmodular 17.5mm jembaré (desain setengah modul utawa modul lengkap), saéngga bisa dipasang langsung ing ril DIN bebarengan karo MCB utawa klip ing awak pemutus. Modularitas standar iki njamin kompatibilitas antarane manufaktur utama kalebu Schneider Electric, ABB, Hager, Siemens, lan Chint.

Pasar aksesori MCB global ngalami wutah sing signifikan sing didorong dening adopsi bangunan cerdas, syarat manajemen energi, lan otomatisasi industri, kanthi produsen nawakake portofolio lengkap sing nambah keamanan, kenyamanan, lan intelijen sistem.

Kategori Produk Aksesori MCB & Konfigurasi

kategori	Tipe Aksesori	Fungsi	Spesifikasi Teknis
Operasi Remote	Shunt Trip (ST)	Remote tripping liwat sinyal voltase eksternal	AC: 24V, 110V, 230V, 415V; DC: 12V, 24V, 48V, 110V; Inrush 200VA (AC)/200W (DC), disegel 20VA (AC)/20W (DC); Wektu trip <50ms; Jembar: 17.5mm (1 modul)
	Release Undervoltage (UVR)	Tripping otomatis nalika voltase mudhun ing ngisor ambang	Pickup: 0,85 × Un; Putus: 0.35-0.7×Un (35-70% saka dirating); Nyegah reclosure otomatis; Jembar: 17.5mm (1 modul)
	Release Overvoltage	Lelungan nalika voltase ngluwihi wates aman	Biasane 270-280V AC kanggo sistem 230V; Nglindhungi kahanan overvoltage
	Piranti Operasi Motor	Pengisian daya listrik lan operasi ON/OFF remot	Pasokan AC 230V, wektu operasi 3-5 detik, override manual, umpan balik posisi
Sinyal Status	Kontak Bantu (AX)	Nuduhake posisi breaker (ON/OFF)	1NO + 1NC utawa 2NO + 2NC, 6A ing 230V AC / 3A ing 400V AC, kontak paduan perak; Jembar: 9mm (0.5 modul)
	Kontak Alarm (AL)	Pemutus sinyal macet amarga kesalahan	1NO + 1NC, makaryakke mung ing trip otomatis (ora manual OFF), béda saka tambahan; Jembar: 9mm (0.5 modul)
	Kontak Sinyal Fault	Nuduhake jinis fault tartamtu	Microswitch basis, Integrasi karo unit trip elektronik
Keamanan & Keamanan	Padlock Lampiran	Pemutus kunci ing posisi ON utawa OFF	Nampa 2 padlocks karo 4.75mm hasps; Ngalangi operasi sing ora sah
Keamanan & Keamanan	Kit Ngunci	Ngamanake ngalih ing posisi tartamtu	Kanggo prosedur lockout / tagout pangopènan (LOTO).
Sistem Busbar	Pin-jinis Busbar	1-phase utawa 3-phase sambungan sumber	Dawane 1m, nganti 56 kutub, rating 100A, terisolasi
Sistem Busbar	Garpu-jinis Busbar	Distribusi multi-pole	Kanggo konfigurasi 1P, 2P, 3P, 4P, konektor lateral kasedhiya
Proteksi & Identifikasi	Tutuping Terminal	Nyegah kontak ora sengaja	IP20 nganti IP40, alangan fase, desain aman driji
Proteksi & Identifikasi	Tandha Strip	Identifikasi sirkuit	13-modul ngudani kanggo Labeling, sworo seru instalasi
Smart / Komunikasi	Wireless Auxiliary	Monitor status Bluetooth/WiFi	Tuya App kompatibel, poto-powered utawa baterei, tandha nyata-wektu

Aturan Kombinasi Aksesori:

Kombinasi maksimal: 3 blok tambahan saben MCB (biasane mung sisih kiwa)

Positioning: 1 undervoltage utawa shunt release langsung ing sisih MCB, banjur 2 kontak (tambahan + weker)

standar jembaré: 9mm (0,5 modul) kanggo kontak, 17,5mm (1 modul) kanggo release

Fungsi Inti & Prinsip Operasi

Shunt Trip (ST) - Mekanisme Tripping Jarak Jauh

Komponen	Fungsi	Rincian Teknis
Kumparan elektromagnetik	Ngasilake medan magnet nalika energi	AC: Inrush 200VA, disegel 20VA; DC: Inrush 200W, disegel 20W; Kelas Isolasi F (155°C) utawa H (180°C)
Mekanisme Plunger	Serangan trip bar kanggo mekanisme release	Baja keras, spring-return, stroke 3-5mm, gaya 2-5N
Pemasangan	Snap-fit ing sisih kiwa MCB	Instalasi tanpa alat, alignment otomatis karo trip bar
Indikasi	Gendéra mekanik ing fascia	Indikasi visual saka operasi coil

Urutan operasi:

Tegangan kontrol ditrapake kanggo terminal trip shunt (A1-A2)

Koil menehi energi, ngasilake medan magnet (AC utawa DC)

Plunger nyerang MCB trip bar kanthi kekuwatan sing cukup kanggo ngatasi kait mekanisme

MCB trip mbukak, kontak utama kapisah

Gendéra mekanik nuduhake operasi shunt trip

Coil de-energizes, plunger bali liwat spring

MCB mbutuhake reset manual (reclosure)

Aplikasi:

Sistem stop darurat (tombol E-stop)

Integrasi sistem alarm kebakaran (mati otomatis)

Remote load shedding (program respon permintaan)

Skema transfer generator (bukaan sing disinkronake)

Undervoltage Release (UVR) - Ngawasi Tegangan

Parameter	Spesifikasi	Fungsi Safety
Tegangan Pickup	0,85 × Un (breaker bisa ditutup)	Nyegah penutupan ing voltase ora nyukupi
Tegangan Putus	0,35-0,70 × Un (35-70% saka rating)	Lelungan otomatis ing undervoltage
Wektu Tundha	Cepet utawa 0.1-3s (jinis elektronik)	Nyegah gangguan tripping saka dips sedhela
Kewajiban Terus	100% voltase dirating	Koil terus-terusan terus-terusan sajrone operasi normal
Jembar	17.5mm (1 modul)	Pemasangan rel DIN standar

Prinsip Operasi: Koil UVR tetep aktif sajrone operasi normal, kanthi mekanis nahan mekanisme penutupan MCB. Nalika voltase pasokan mudhun ing ambang batesan kanggo wektu sing ditemtokake:

Gaya elektromagnetik dadi ora cukup kanggo njaga latch

Mekanik spring drive mekanisme trip

MCB mbukak kanthi otomatis

Nyegah reclosure nganti voltase bali menyang tingkat pickup

Iki nglindhungi:

Motor saka wiwitan voltase sithik (arus dhuwur, panas banget)

Peralatan saka karusakan brownout

Safety marang restart sing ora dikarepke sawise pemugaran daya

Auxiliary vs. Kontak Weker

Fitur	Kontak Bantu (AX)	Kontak Alarm (AL)
Operasi	Ganti negara kanthi posisi gagang MCB	Makarya mung ing trip otomatis (kakehan / short-circuit)
Indikasi	Status ON/OFF	Fault trip mung
Konfigurasi Kontak	1NO + 1NC utawa 2NO + 2NC	1 NO + 1 NC standar
Rating	6A ing 230V AC, 3A ing 400V AC	6A ing 230V AC, 3A ing 400V AC
Jembar	9mm (0.5 modul)	9mm (0.5 modul)
Aplikasi	Indikasi status, interlocking, sirkuit kontrol	Weker kesalahan, tandha pangopènan, indikasi perjalanan

Lingkungan Aplikasi & Kasus panggunaan

Aplikasi	Konfigurasi aksesoris	Syarat Teknis	Integrasi
Omah Smart Residential	Shunt trip + Auxiliary + modul Wireless	230V AC, WiFi/Bluetooth, Tuya App	Otomasi omah, remot kontrol, manajemen energi
Bangunan Komersial	UVR + Auxiliary + Alarm	230V AC, BMS integrasi, antarmuka alarm kebakaran	Sistem Manajemen Bangunan, shutdown darurat
Kontrol Industri	Shunt trip + 2×Auxiliary + Operator motor	24V DC, kompatibilitas PLC, respon cepet (<50ms)	Kontrol PLC/DCS, sirkuit safety mesin
Fasilitas Kesehatan	UVR + Alarm + Gembok	Kelas medis, linuwih dhuwur, kemampuan LOTO	Manajemen daya penting, safety pangopènan
Pusat Data	Shunt trip + Alarm + Sistem Busbar	48V DC, Kapadhetan dhuwur, expansion modular	Unit distribusi daya (PDU), manajemen jarak jauh
Energi sing bisa dianyari	Shunt trip + release overvoltage	Sistem DC 1000V, rating ruangan, mati kanthi cepet	Sistem PV surya, panyimpenan energi, integrasi inverter
Minyak & Gas	Aksesoris tahan bledosan + UVR	Sertifikasi ATEX / IECEx, tropis	Emergency shutdown system (ESD), area sing mbebayani
Infrastruktur	Operator motor + Bantu + Kunci	400V AC, tugas abot, 50.000 siklus urip	Sistem SCADA, pusat remote control

Proses Produksi & Alur Kerja Produksi

Urutan Manufaktur Presisi

Bahan Baku IQC → Kumparan Elektromagnetik → Plunger/Pemesinan Armature → Fabrikasi Sistem Kontak → Housing Injection Molding → Sub-Assembly → Kalibrasi & Pengujian → Integrasi Akhir → Kemasan

Tahap Produksi Kritis

panggung	Rincian Proses	Titik Kontrol Kualitas
Kumparan Winding	Kawat tembaga enamel (0.1-0.3mm), belitan otomatis kanthi kontrol tension, impregnasi vakum varnish	Jumlah giliran ± 1%, resistensi DC ± 5%, kekuatan dielektrik 2kV/1min, resistensi insulasi> 100MΩ
Mesin Plunger	Baja cold-rolled SPCC utawa metalurgi bubuk wesi, grinding presisi, hardening (HRC 45-55)	Toleransi dimensi ± 0,02mm, Rampung permukaan Ra 0,8, permeabilitas magnetik> 5000
Kontak Fabrikasi	Perak-nikel (AgNi 90/10) stamping, riveting kanggo operator tembaga, wiping geometri mbentuk	Kekerasan HV 80-120, tahan kontak <50mΩ, kekuatan brazing> 50MPa
Housing Molding	PA66 GF30 utawa PBT GF30, 280-320°C injeksi, 17.5mm modularitas kritis	Toleransi dimensi ± 0,05mm, indeks pelacakan> 600V, UL 94 V-0, tahan panas 160°C
Produksi Spring	Baja karbon tempered minyak SWOSC-V utawa stainless steel 301, coiling CNC, perawatan panas	Urip kelelahan> 100.000 siklus, tingkat musim semi ± 10%, relaksasi <5%
Sub-Majelis	Integrasi coil-plunger-kontak, penyesuaian stroke, uji mekanisme snap-fit	Tegangan operasi 0,85-1,1 × Un, gaya trip 2-5N, wektu respon <50ms
Kalibrasi Akhir	Verifikasi voltase pickup/dropout (UVR), pangukuran wektu operasi (shunt trip), resistensi kontak	100% tes otomatis, logging data, traceability QR coding

Bahan Baku Utama & Spesifikasi Komponen

Komponen	Spesifikasi Material	Standar Supplier	Properties Key
Kawat Koil	Kawat tembaga enamel Kelas F (155°C) utawa Kelas H (180°C)	IEC 60317, NEMA MW 35	Tegangan rusak> 2kV, solderability 390°C/2s, keluwesan
Inti Magnetik	Laminasi baja silikon (0.35-0.5mm) utawa wesi padhet	IEC 60404-8, JIS C 2552	Permeabilitas dhuwur, coercivity kurang, sifat magnetik sing konsisten
Plunger / Armature	Baja cold-rolled SPCC utawa bubuk wesi (Fe-99%)	JIS G 3141, MPIF Standar 35	HRC 45-55, Rampung lumahing Ra 0.8, resistance karat
Kontak	Perak-nikel (AgNi 90/10) utawa perak-kadmium oksida (AgCdO)	ASTM B152, IEC 60368	Konduktivitas> 90% IACS, tahan erosi busur, anti-welding
Kontak Springs	Tembaga Beryllium (CuBe2 C17200) utawa stainless steel 301	ASTM B196	Urip kelelahan> 100.000 siklus, tekanan konsisten, tahan korosi
omah	PA66 GF30 (30% serat kaca) utawa PBT GF30	IEC 60664-1, UL 94 V-0	Indeks tracking> 600V, tahan panas 160°C, kekuatan impact> 7 kJ/m²
Klip Rel DIN	Spring steel 65Mn utawa stainless steel 304, seng dilapisi	GB/T 1222, ISO 3506	Gaya penjepit 50-100N, 10.000 siklus kelelahan, tahan korosi
Terminal	Kuningan C36000 utawa tembaga C11000 karo timah plating (5-8μm)	ASTM B16/B187	Kapadhetan saiki 1.0-1.5 A/mm², torsi tahan 1.5-2.5Nm

Kepatuhan Standar & Protokol Pengujian

Kerangka Standar Internasional

Standar	Cakupan	Requirements ditrapake
IEC 60898-1	Circuit-breakers kanggo kluwarga lan instalasi padha	Standar dhasar kanggo MCB, kompatibilitas aksesori
IEC 60947-5-1	Piranti sirkuit kontrol lan unsur switching	Rating kontak tambahan, daya tahan listrik, tandha terminal
IEC 60947-2	Low-voltage switchgear - Circuit-breakers	Performa shunt trip/UVR, koordinasi
EN 60898-1 / EN 60947-5-1	Versi harmonis Eropa	Tandha CE, akses pasar EU

Tes Tipe Wajib (IEC 60947-5-1 / IEC 60898)

Kategori Test	Tes Spesifik	Kriteria Penerimaan
Daya Tahan Listrik	10.000 operasi ing nilai saiki (AC-15/DC-13)	Kontak nganggo <50%, ora ana welding, operasi sing konsisten
Ketahanan Mekanik	100.000 operasi tanpa beban	<5% parameter drift, ora ana kegagalan mekanik
Sifat Dielektrik	2kV AC/1min (sirkuit kontrol), impuls 4kV	Ora rusak, ora flashover
Munggah Suhu	Operasi terus-terusan ing voltase / saiki	Koil ≤85K (Kelas F), terminal ≤80K
Kejut & Geter	IEC 60068-2-27 (kejut), IEC 60068-2-6 (geter)	Ora ana operasi palsu, ora ana karusakan, fungsional sawise tes
lingkungan	Panas lembab (IEC 60068-2-30), kadhemen, panas garing	Fungsional sawise kahanan, ora karat
EMC	Kekebalan kanggo gangguan sing ditindakake / radiasi	Ora ana operasi gangguan, EN 60947-5-1

Kontrol Kualitas Pabrik & Standar Inspeksi

Incoming Material QC (IQC)

Bahan	Item Inspeksi	Sampling Plan	prabotan
Kawat enamel	Diameter, tegangan breakdown, elongation, solderability	AQL 0.65	Mikrometer, tester dielektrik, mesin tarik
Baja magnetik	Permeabilitas, mundhut inti, lapisan insulasi	Per batch	Bingkai Epstein, tester lembar tunggal
Kontak perak	Kemurnian, atose, Kapadhetan, toleransi dimensi	Per batch	Spektrometer, panguji kekerasan, CMM
Butiran plastik	Isi kaca, viskositas, kelembapan, gampang kobong	Per batch	Penindeks aliran cair, DSC, aparat UL 94
Baja spring	Kekuwatan tensile, resistance lemes, mbentuk	Per batch	Mesin tarik, tester kelelahan

In-Process Quality Control (IPQC)

Stasiun	Parameter Kontrol	Frekuensi	Metode
Penggulungan kumparan	Nguripake count, tension, resistance, jampel	Saben unit	Penggulungan otomatis kanthi umpan balik, ohmmeter
Plunger mesin	Toleransi dimensi, finish permukaan, kekerasan	Saben 100 unit	CMM, profilometer, hardness tester
Majelis kontak	Alignment, tekanan, resistance, kualitas brazing	Saben 100 unit	Pengukur gaya, mikro-ohmmeter, XRF
Molding omah	Suhu, tekanan, akurasi dimensi	Saben siklus	Pemantauan SCADA, grafik SPC
Sub-majelis	Tegangan operasi, stroke, wektu nanggepi	Saben unit	Bangku tes otomatis, logging data

Kontrol Kualitas Akhir (FQC) & Outgoing QC (OQC)

Item Tes	Standar	Ukuran Sample
Range voltase operasi	0.85-1.1×Un (pickup), >0.2×Un (dropout kanggo UVR)	100%
Wektu tanggap (shunt trip)	<50ms ing voltase dirating	100%
Resistansi kontak	<50mΩ (tambahan), <100mΩ (weker)	100%
Dielektrik tahan voltase	2kV AC/1 min	100%
Resistance insulasi	> 100MΩ @ 500V DC	100%
Operasi mekanik	10 siklus, lancar, ora nempel	100%
Kompatibilitas snap-fit	Kawin karo pigura MCB ditetepake	100%
Inspeksi visual & dimensi	17.5mm modularitas, menehi tandha permanen	100%
Sampling daya tahan listrik	1.000 operasi ing beban dirating	AQL 1.0
Integritas kemasan	Tes drop, getaran (ISTA 3A)	Per lot

Infrastruktur Produksi & Kapabilitas Manufaktur

Peralatan Produksi Lanjut

Kategori Peralatan	Spesifikasi Mesin	Fungsi	Kapasitas
Kumparan Winding	mesin nduwurke tumpukan CNC (Nittoku / Marsilli) karo kontrol tension	Produksi coil presisi	20.000 gulungan / dina
Stamping & Forming	60-ton progresif die press (Bruderer)	Stamping kontak, spring forming	30.000 komponen / dina
Molding Injeksi	Tekan termoplastik 80 ton (Arburg)	Housing, enclosures, klip rel DIN	10.000 omah / dina
Otomatisasi Majelis	Sel robot (ABB/Fanuc) kanthi sistem penglihatan	Sub-assembly, kalibrasi, testing	5.000 aksesoris / dina saben baris
Peralatan Pengujian	Bangku test aksesoris otomatis	Karakteristik operasi, wektu, daya tahan	1.000 unit / jam
	Tester ketahanan mekanik	100.000 verifikasi siklus	200 unit bebarengan
	ruang tes EMC	Tes kekebalan / emisi	100 unit / dina

Kapasitas Produksi & Wektu Lead

Kategori produk	Kapasitas Saben wulan	Wektu Lead Standar	Kapabilitas Pesenan Urgent
Shunt Trips (kabeh voltase)	50.000 unit	4-5 minggu	3 dina
Release Undervoltage	20.000 unit	4-5 minggu	3 dina
Kontak Bantu	10.000 unit	4-5 minggu	3 dina
Kontak Weker	50.000 unit	4-5 minggu	3 dina
Piranti Operasi Motor	50.000 unit	4-5 minggu	5 dina
Sistem Busbar	1.000 meter	4-5 minggu	3 dina

Struktur Tim Teknik & Teknik

Jurusan	Personil	Keahlian	Tanggung jawab
R&D Engineering	5 insinyur	Desain elektromagnetik, fisika kontak, integrasi IoT, komunikasi nirkabel	Pangembangan aksesoris anyar, fitur cerdas, portofolio paten (30+ paten)
Rekayasa Proses	15 insinyur	Otomasi gulungan kumparan, stamping presisi, cetakan plastik, manufaktur ramping	Optimalisasi produksi, paningkatan hasil (>99%), pengurangan biaya
Testing & Validasi	12 insinyur	Kepatuhan IEC 60898/60947, tes ketahanan, EMC, simulasi lingkungan	Koordinasi tes jinis, analisis kegagalan, manajemen sertifikasi
Teknik Aplikasi	10 insinyur	Integrasi MCB, sistem kontrol, antarmuka BMS/SCADA	Dhukungan teknis pelanggan, desain sistem, komisioning
Jaminan Mutu	25 teknisi	ISO 9001, IATF 16949, kontrol proses statistik, metrologi	Audit pemasok, audit proses, tindakan korektif, kalibrasi

Napa Pabrik Aksesori MCB Kita Ora Ana

fasilitas produksi kita makili20 taun spesialisasi ing aksesoris proteksi sirkuit voltase rendah, ngirim aksesoris MCB sing ngluwihi standar global liwat:

Keahlian modular: Pangerten jero babagan modularitas rel DIN 17.5mm, njamin integrasi lancar karo MCB saka pabrikan utama (Schneider Acti9, ABB System pro M, Siemens Sentron, Hager)

Inovasi aksesoris cerdas: Kontak tambahan nirkabel eksklusif lan sensor ngawasi energi sing ngowahi MCB konvensional dadi piranti pinter sing aktif IoT tanpa ngganti pemutus

Integrasi vertikal: In-house coil winding kanthi impregnasi vakum, stamping kontak presisi, lan cetakan termoplastik njamin kontrol kualitas lengkap lan kustomisasi kanthi cepet

Tes infrastruktur: $2M+ diinvestasikan ing tes otomatis kalebu verifikasi ketahanan mekanik 100.000 siklus, tes kekebalan EMC, lan tes kompatibilitas MCB

Kustomisasi kanthi cepet: Manufaktur fleksibel mbisakake voltase, konfigurasi kontak, lan kustomisasi protokol komunikasi kanthi wektu timbal 2 minggu

View as

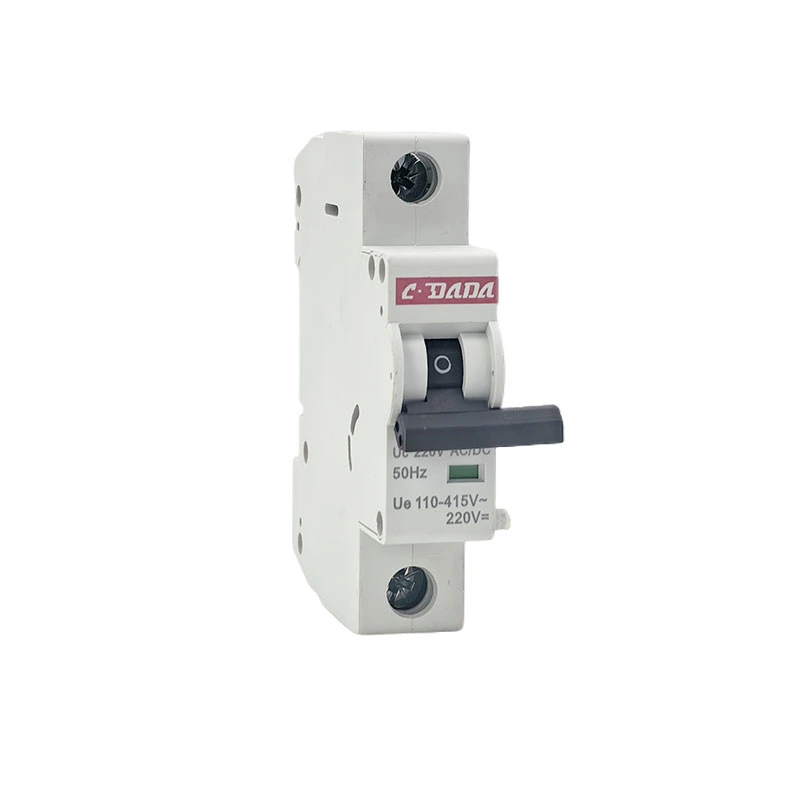

MCB Shunt Rilis

Pilih CDADA minangka supplier MCB Shunt Release, produk iki kanggo remot kontrol pemutus sirkuit DAB7-63. Kasedhiya ing 24V nganti 400V AC/DC, njamin operasi sing bisa dipercaya ing sawetara voltase sing amba. Becik kanggo shutdown darurat lan sistem otomatis. Gampang dipasang, kanthi kompatibilitas langsung menyang seri DAB7 CDADA-ora perlu adaptor tambahan.

Ndeleng Liyane >> Kirim Pitakonan >>

Weker MCB lan Kontak Tambahan

Tuku weker CDADA MCB lan Kontak Tambahan-modul fungsi ganda kanggo DAB7-63 breakers. Nggabungake 2 kontak transfer (tambahan + weker) ing siji unit kompak. Becik kanggo ngawasi status remot lan sinyal kesalahan ing panel. Gampang nginstal snap-on sisih kiwa. Minangka pabrik langsung, OEM / rega grosir kasedhiya.

Ndeleng Liyane >> Kirim Pitakonan >>

CDADA minangka pabrikan lan supplier Aksesoris MCB ing China. Pabrik kita nyedhiyakake macem-macem industri kayata sistem tenaga, otomatisasi bangunan, lan manufaktur industri, nawakake solusi OEM/ODM sing fleksibel.
