Produsen Circuit Breaker Proteksi Motor Awet

CDADAminangka produsen profesional Pemutus Sirkuit Perlindungan Motor, kanthi fasilitas produksi 52,400 m² lan jalur produksi lengkap. Kanthi pengalaman 20 taun ing manufaktur lan dodolan produk kasebut, kita nawakake solusi canggih lan tahan lama sing bisa disesuaikan kanggo nyukupi syarat operasional tartamtu.

Apa Pemutus Sirkuit Proteksi Motor?

A Pemutus Sirkuit Proteksi Motor (MPCB), uga dikenal minangka apemutus sirkuit motor utawastarter motor manual, punika khususpiranti proteksi elektromekanisdirancang khusus kanggo njaga motor listrik saka kesalahan operasional. Ora kaya MCCB tujuan umum, MPCB nggabungakepangayoman kakehan, pangayoman short-circuit, lan ngoper manual ing unit kompak siji, optimized kanggo panjaluk unik saka motor miwiti lan kondisi mlaku.

Operasi ing ngisorIEC 60947-4-1 (kontaktor lan motor-wiwitan) lanIEC 60947-2 (circuit-breakers), MPCBs nangani ratings saiki saka0.63A kanggo 100A (tambah kanggo150A ing kisaran khusus), kanthi setelan termal sing bisa diatur kanggo cocog karo arus beban lengkap motor tartamtu. Padha dirancang kanggo tahan motorarus inrush (biasane 6-8 × full-load saiki nalika wiwitan) tanpa gangguan tripping, nalika menehi pangayoman tepat marang overloads bablas lan gagal phase.

Ing kauntungan nemtokake saka MPCBs dumunung ingkarakteristik trip motor-optimized-elemen termal sing dikalibrasi kanggo kurva pemanasan motor lan lelungan magnetik disetel luwih dhuwur tinimbang arus wiwitan nanging ing ngisor tingkat kesalahan sing ngrusak. Iki ngilangi kabutuhan kontaktor sing kapisah lan relay kakehan ing akeh aplikasi, nyuda papan panel lan kerumitan instalasi.

Kategori Produk & Konfigurasi MPCB

Klasifikasi	Jinis	Range Saiki	Karakteristik Utama
Ukuran Frame	Kompak (seri NS2-25)	0.63A – 25A	Pemasangan rel DIN, 100kA Icu ing 400V, terminal sekrup/spring
	Standar (seri NS2-32)	0.1A – 32A	Jangkoan lengkap, trip termal-magnetik, proteksi fase-gagal
	Daya (seri NS2-80/100)	10A – 100A	Kapasitas termal sing luwih dhuwur, 15-50kA Icu, dipasang ing panel
Teknologi Trip	Thermal-Magnetik	0.63A – 100A	Bimetallic overload + solenoid short-circuit, luwes Ir
Teknologi Trip	elektronik	25A – 150A	Basis mikroprosesor, ketidakseimbangan fase, gangguan lemah, komunikasi

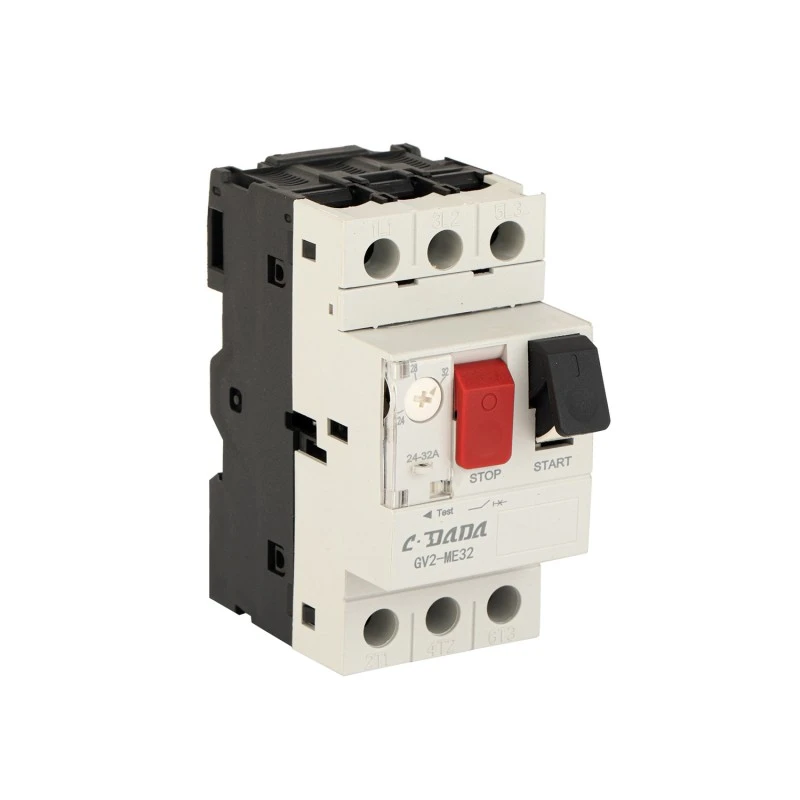

Tipe Kontrol	Tombol Push	0.63A – 32A	Tombol OFF abang, kontrol motor langsung, operasi lokal
	Nangani Rotary	10A – 100A	Bisa dikunci ing posisi OFF, gembok lampiran (3 kunci)
	Remote Control Siap	25A – 100A	Shunt trip / kompatibilitas release undervoltage
Kategori Panggunaan	AC-3	Kabeh rating	Motor kandhang bajing miwiti / mandheg nalika mlaku
Kategori Panggunaan	AC-4	0.63A – 32A	Motor kandang bajing wiwitan, plugging, inchi (10×In)
Konfigurasi Pole	3-Kutub	0.63A – 100A	Proteksi motor telung fase standar
Konfigurasi Pole	4-Kutub	0.63A – 32A	Ngalih motor telung fase + netral utawa loro-kacepetan

Conto Range Setelan Saiki:

NS2-25E:0,63-1A, trip cepet 13A (13×In)

NS2-25F:1-1.6A, trip cepet 22.5A (14×In)

NS2-25G:1.6-2.5A, trip cepet 33.5A (13.4×In)

NS2-25H:2.5-4A, trip cepet 51A (12.75×In)

NS2-25J:6-10A, trip cepet 138A (13,8×In)

NS2-25L:13-18A, trip cepet 223A (12,4×In)

NS2-80B:40-63A, perjalanan instan 756A (12×In)

Fungsi Inti & Kapabilitas Proteksi

Fungsi Proteksi Motor Terpadu

Fungsi	Prinsip Deteksi	Parameter teknis
Proteksi Overload (Thermal)	Ekspansi panas strip bimetal	Adjustable 0.63-100A, tripping kelas 10A (2-10s ing 6×In), kompensasi lingkungan -20°C nganti +60°C
Proteksi Sirkuit Pendek (Magnetik)	Plunger solenoid elektromagnetik	Tetep 12-14×In (motor-optimized), operasi <20ms, 100kA breaking capacity
Proteksi Gagal Fase	Pemanasan diferensial saka bimetal	Trip ing 10s ing 0.9×In karo mbukak phase siji, nyegah karusakan siji-phase
Phase Imbalance Protection	Diferensial termal antarane fase	Lelungan nalika ora seimbang saiki> 30% kanggo> 2 menit
Proteksi rotor sing dikunci	Arus dhuwur sing terus-terusan (>6×In kanggo>2s)	Integrasi karo kurva termal, nyegah karusakan rotor / stator
Ngalih Manual	Tombol sakelar / tekan mekanik	100.000 operasi listrik, kontrol motor ON-OFF, fungsi isolasi

Karakteristik Trip & Koordinasi

MPCB nduweni kurva termal wektu kuwalik sing cocog karo karakteristik pemanasan motor:

Wektu Perjalanan Termal (Kelas Khas 10A):

1.05×Ir: Ora trip (2 jam)

1.2×Ir: Lelungan 10-20 menit

1.5×Ir: Lelungan 2-4 menit

6×Ir: Trip 2-10 detik (mulai tahan arus)

12-14×Ir: Trip magnetik instan (<20ms)

Setelan Trip Magnetik:

Setel 20-30% ndhuwur motor dikunci-rotor saiki

Nyegah lelungan gangguan nalika wiwitan (6-8×FLC kanggo 1-3 detik)

Njamin reresik cepet saka short-circuit bentet

Lingkungan Aplikasi & Kasus panggunaan

Sektor Industri	Aplikasi Khusus	Spesifikasi Khas
Otomasi Industri	Sistem konveyor, pompa, kompresor, kipas angin	4A-25A, AC-3, 100kA Icu, kontrol tombol tekan, rel DIN
Sistem HVAC	Chillers, unit penanganan udara, menara pendingin	10A-32A, ganti rugi sekitar, frekuensi wiwitan dhuwur
Banyu & Limbah	Pompa submersible, stasiun booster, irigasi	6A-40A, proteksi dry-run (integrasi switch tekanan), enclosure IP65
Piranti Mesin	Lathes, mesin panggilingan, gilingan	1.6A-10A, tahan inrush dhuwur, asring diwiwiti (AC-4)
Penanganan Material	Crane, hoists, conveyor, elevator	10A-63A, gagang putar, bisa dikunci OFF, interlocking mekanis
Panganan & Wedang	Mixer, gilingan, mesin packaging	2.5A-16A, aksesoris baja tahan karat, tugas cuci
Energi sing bisa dianyari	Motor tracking solar, bantu turbin angin	1A-10A, kisaran suhu lengkap (-25°C nganti +70°C)
Minyak & Gas	Alat bantu rig pengeboran, jack pompa	25A-100A, tropis (T2), tahan korosi, tahan kejut dhuwur

Proses Produksi & Alur Kerja Produksi

Urutan Manufaktur Presisi

IQC Bahan Baku → Produksi Elemen Bimetal → Kumparan Kumparan Elektromagnetik → Fabrikasi Sistem Kontak → Rakitan Arc Chute → Integrasi Mekanisme → Kalibrasi & Pengujian → Perakitan Akhir → Verifikasi Kualitas → Kemasan

Tahap Produksi Kritis

panggung	Rincian Proses	Titik Kontrol Kualitas
Produksi Unsur Bimetal	Rolling komposit baja inconel/passivated, perawatan panas kanggo karakteristik defleksi, stamping kanggo wangun, tandha kalibrasi	Tingkat defleksi 0,15-0,25mm/°C, suhu trip ± 3% toleransi, uji stabilitas 1000h ing 200°C
Produksi Koil Elektromagnetik	Penggulungan kawat tembaga (0.3-0.8mm), impregnasi vakum pernis, perakitan inti magnetik	Resistansi DC ±5%, kekuatan dielektrik 2kV/1min, tes voltase pickup/dropout
Kalibrasi Thermal Trip	Stasiun kalibrasi otomatis kanthi injeksi saiki presisi, kamar suhu (-20 ° C nganti + 60 ° C)	Wektu perjalanan ing 1.05×Ir, 1.25×Ir, 6×Ir direkam, toleransi ± 10%, tandha permanen
Setelan Trip Magnetik	Penyesuaian celah udara Solenoid, kalibrasi pra-muatan musim semi, disegel sawise disetel	Perjalanan cepet ing 12-14×Ir ± 10%, operasi <20ms, sealing tamper-proof
Majelis Sistem Kontak	Paduan perak (AgNi utawa AgCdO) kontak brazed kanggo operator tembaga, wiping geometri tumindak	Resistansi kontak <1mΩ, kekerasan HV 100-150, kekuatan brazing >50MPa
Integrasi Arc Chute	Piring splitter keramik (6-12 piring), penyelarasan arc runner, perakitan ruang deionisasi	Kekuwatan dielektrik> 2.5kV, arc quenching <10ms ing 400V, dimensi ± 0.1mm
Majelis Mekanisme Akhir	Mekanisme toggle/push button, override tanpa trip, kontak spring pressure, handle linkage	Daya tahan mekanik 100.000 operasi, tekanan kontak 5-10N, waktu bounce <3ms
Pengujian Komprehensif	Pengujian injeksi primer (0.5-1000A), verifikasi kurva wektu-saiki, simulasi gagal fase	100% tes otomatis, logging data, traceability kode QR

Bahan Baku Utama & Spesifikasi Komponen

Komponen	Spesifikasi Material	Standar Supplier	Properties Key
Strip Bimetal	Inconel 718 / komposit baja pasif (ASTM TM2) utawa kuningan / baja	ASTM B388, IEC 60404	Tingkat defleksi 0.2mm/°C, stabilitas ±3% luwih saka 20 taun, resistance creep
Kumparan elektromagnetik	Kawat tembaga enamel Kelas F (155°C) utawa Kelas H (180°C)	IEC 60317, NEMA MW 35	Tegangan rusak> 2kV, solderability 390°C/2s, keluwesan
Inti Magnetik	Laminasi baja silikon (0.35-0.5mm) utawa wesi padhet	IEC 60404-8, JIS C 2552	Permeabilitas dhuwur, remanence kurang, karakteristik pickup konsisten
Kontak Utama	Tembaga elektrolitik (Cu-ETP) + tip AgNi 90/10 utawa AgCdO	ASTM B152, IEC 60368	Konduktivitas ≥100% IACS, arc erosi resistance, anti-welding
Kontak Springs	Beryllium tembaga (CuBe2) utawa stainless steel 301	ASTM B196	Urip kelelahan> 100.000 siklus, tekanan konsisten 5-10N
Plate Arc Chute	Keramik steatit utawa alumina (Al₂O₃ 95%)	IEC 60672	Tahan panas> 1000°C, kekuatan dielektrik> 15kV/mm
Arc Runners	Tembaga-tungsten (CuW) utawa baja karo plating tembaga	ASTM B702	Tahan erosi busur, defleksi busur magnetik
Kasus Molded	BMC (DMC-2) plastik thermosetting utawa PA66 GF30	IEC 60664-1, UL 94 V-0	Indeks tracking> 600V, tahan panas 180°C, impact> 7 kJ/m²
Mekanisme operasi	Baja berlapis seng utawa baja tahan karat 304	ISO 898-1, ASTM A240	Kekuwatan tarik> 400MPa, tahan karat, tahan nganggo
Terminal	Kuningan C36000 utawa tembaga C11000 karo timah plating (5-8μm)	ASTM B16/B187	Kapadhetan saiki 1.0-1.5 A/mm², torsi tahan 1.5-3.0Nm

Kepatuhan Standar & Protokol Pengujian

Kerangka Standar Internasional

Standar	Cakupan	Rating sing ditrapake
IEC 60947-2	Low-voltage switchgear - Circuit-breakers	Proteksi short-circuit, kapasitas breaking, isolasi
IEC 60947-4-1	Kontaktor lan wiwitan motor - Kontaktor elektromekanis lan wiwitan motor	Motor wiwitan, proteksi kakehan, koordinasi karo kontaktor
EN 60947-2 / EN 60947-4-1	Versi harmonis Eropa	Tandha CE, kepatuhan pasar EU
GB / T 14048.2 / GB / T 14048.4	standar nasional Cina	Sertifikasi CCC, pasar China

Tes Tipe Wajib (IEC 60947-4-1 & IEC 60947-2)

Kategori Test	Tes Spesifik	Kriteria Penerimaan
Munggah Suhu	Arus kontinyu ing rating Ir	Terminal ≤80K (perak), ≤65K (bare), bimetal ≤85K
Sifat Dielektrik	Daya tahan frekuensi (2kV-2.5kV/1min), impuls (6kV-8kV)	Ora rusak, ora flashover
Proteksi kakehan	1,05×Ir (tanpa trip 2h), 1,25×Ir (trip ≤2h), 1,5×Ir (trip <4min)	kaping tripping konvensional saben kelas tripping
Short-Circuit Breaking	Icu (ultimate), Ics (layanan) ing voltase dirating	100kA @ 400V (kompak), 15-50kA @ 400V (rentang daya)
Koordinasi	Tipe 1 utawa Tipe 2 karo SCPD	Tipe 2: ora ana karusakan, operasi maneh langsung
Sensitivitas Fase Gagal	Operasi fase tunggal ing 0,9 × Ir	Trip ing 10s, nyegah motor siji-phasing
Ketahanan Mekanik	100.000 operasi tanpa beban	<5% parameter drift, ora ana kegagalan mekanik
Daya Tahan Listrik	100.000 operasi AC-3 (0.63-32A)	Nyandhang kontak <50%, karakteristik trip maintained
lingkungan	Panas lembab (IEC 60068-2-30), kadhemen, panas garing	Fungsional sawise kahanan, ora karat
EMC	Kekebalan kanggo interferensi radiasi / ditindakake (jinis elektronik)	Ora ana gangguan, EN 60947-4-1 Lampiran L

Kontrol Kualitas Pabrik & Standar Inspeksi

Incoming Material QC (IQC)

Bahan	Item Inspeksi	Sampling Plan	prabotan
Strip bimetal	Tingkat defleksi, resistance, stabilitas, toleransi dimensi	Per batch, testing sampel	Oven termal, pengukur defleksi, jembatan resistensi
Kawat enamel	Diameter, kekandelan isolasi, tegangan breakdown, keluwesan	AQL 0.65	Mikrometer, tester dielektrik, tester elongasi
tips kontak perak	Kemurnian, Kapadhetan, kekerasan, kompatibilitas paduan brazing	Per batch	Spektrometer, hardness tester, mikroskop metalurgi
Senyawa plastik	Isi kaca, viskositas, karakteristik cure, flammability	Per batch	Penindeks aliran leleh, DSC, UL 94 piranti uji
Komponen baja	Atose, kekuatan tarik, toleransi dimensi	AQL 1.0	Rockwell atose tester, mesin tarik, CMM

In-Process Quality Control (IPQC)

Stasiun	Parameter Kontrol	Frekuensi	Metode
Kalibrasi bimetal	Suhu trip, defleksi ing suhu referensi, menehi tandha	Saben unit	Stasiun kalibrasi otomatis kanthi injeksi saiki
Penggulungan kumparan	Nguripake count, tension, resistance, jampel	Saben unit	Mesin nduwurke tumpukan otomatis kanthi umpan balik, ohmmeter
Setelan trip magnetik	Celah udara, spring pre-load, arus trip cepet	Saben unit	Tester injeksi primer (50-1000A), pangukuran wektu
Majelis kontak	Kesenjangan kontak, tekanan, keselarasan, resistensi	Saben 100 unit	Pengukur gaya, mikro-ohmmeter, komparator optik
Integrasi mekanisme	Toggle force, fungsi trip-free, operasi pegangan	Saben unit	Tester fungsi otomatis, kurva pamindahan pasukan

Kontrol Kualitas Akhir (FQC) & Outgoing QC (OQC)

Item Tes	Standar	Ukuran Sample
Verifikasi trip termal	1,05×Ir (ora trip), 1,25×Ir (trip), rekaman wektu	100%
Verifikasi trip magnetik	12-14×Perjalanan cepet, <20ms	100%
Tes kegagalan fase	Operasi fase tunggal, trip sajrone 10 detik	100%
Dielektrik tahan voltase	2kV AC/1 min	100%
Resistance insulasi	> 100MΩ @ 500V DC	100%
Resistansi kontak	<1mΩ saben kutub	100%
Operasi mekanik	10 siklus ON-OFF, operasi lancar	100%
Inspeksi visual & dimensi	Nol cacat ing dimensi kritis	100%
Tandha permanen	Pelarut wiping, tes abrasi	AQL 1.0
Integritas kemasan	Tes drop, getaran (ISTA 3A)	Per lot

Infrastruktur Produksi & Kapabilitas Manufaktur

Peralatan Produksi Lanjut

Kategori Peralatan	Spesifikasi Mesin	Fungsi	Kapasitas
Lini Produksi Bimetal	Precision rolling mill, tungku perawatan panas, stamping press	Produksi strip bimetallic, kalibrasi	50.000 strip / dina
Kalibrasi otomatis	6-stasiun sistem kalibrasi Rotary karo kamar suhu	Kalibrasi Thermal Trip (-20°C nganti +60°C)	2.000 unit / dina
Uji Injeksi Utama	1000A set injeksi saiki utami	Verifikasi kurva wektu-saiki	500 unit / jam
Kumparan Winding	mesin nduwurke tumpukan CNC karo kontrol tension	Produksi kumparan elektromagnetik	10.000 gulungan / dina
Kontak Brazing	Tungku brazing atmosfer sing dikontrol (H₂/N₂)	Brazing tip perak kanggo operator tembaga	5.000 kontak / jam
Majelis	sel perakitan tenaga kerja	Pemasangan mekanisme, kalibrasi, pengujian	3.000 unit / dina saben baris
Tes Ketahanan	Bangku uji umur mekanik/listrik (100.000 siklus)	Verifikasi urip, ngawasi nganggo	200 unit bebarengan
Pengujian Lingkungan	Kamar suhu/asor, tabel geter	IEC 60068-2 verifikasi kepatuhan	100 unit / dina

Kapasitas Produksi & Wektu Lead

Kategori produk	Kapasitas Saben wulan	Wektu Lead Standar	Kapabilitas Pesenan Urgent
MPCB kompak (0.63A-25A)	100.000 unit	4-5 minggu	3 dina (komponen saham)
MPCB standar (0.1A-32A)	80.000 unit	4-5 minggu	5 dina
Daya MPCB (10A-63A)	60.000 unit	4-5 minggu	7 dina
MPCB tugas abot (40A-100A)	20.000 unit	4-5 minggu	10 dina
Elektronik MPCB (25A-150A)	20.000 unit	4-5 minggu	7 dina

Struktur Tim Teknik & Teknik

Jurusan	Personil	Keahlian	Tanggung jawab
R&D Engineering	5 insinyur	Algoritma proteksi motor, bahan bimetal, desain elektromagnetik, quenching busur	Pengembangan produk anyar, model termal, portofolio paten (40+ paten)
Rekayasa Proses	18 insinyur	Kalibrasi presisi, perakitan otomatis, manufaktur ramping, Industri 4.0	Optimalisasi produksi, dokumentasi SOP, peningkatan hasil (>99,5%)
Testing & Validasi	15 insinyur	Tes saiki dhuwur, simulasi motor, tes lingkungan, EMC	Koordinasi tes jinis (IEC 60947-4-1), analisis kegagalan, sertifikasi
Teknik Aplikasi	10 insinyur	Petungan wiwitan motor, studi koordinasi, komisioning lapangan	Dhukungan teknis pelanggan, desain skema, pelatihan perlindungan motor
Jaminan Mutu	30 teknisi	ISO 9001, IATF 16949, Statistical Process Control (SPC), Metrologi	Audit pemasok, audit proses, tindakan korektif, laboratorium kalibrasi

Sertifikasi & Dokumentasi Kepatuhan

Sertifikasi	Badan Penerbit	Cakupan	Keabsahan
ISO 9001:2015	ZHONGDA HUAYUAN	Sistem manajemen mutu	Pengawasan taunan
Tes Tipe IEC 60947-2	SGS	kinerja Circuit-breaker	Per seri produk
Tandha CE	Badan Notifikasi	akses pasar EU	Desain-gumantung
CCC (China)	CQC	Sertifikasi wajib Cina	validitas 5 taun

Napa Manufaktur MPCB Kita Ngadeg

Fasilitas produksi kita nuduhake spesialisasi 20 taun ing teknologi perlindungan motor, ngirim MPCB sing ngluwihi standar global liwat:

Integrasi vertikal: Produksi unsur bimetal ing omah, kalibrasi presisi, lan manufaktur coil elektromagnetik njamin kontrol kualitas lengkap lan kustomisasi kanthi cepet

Teknologi kalibrasi lanjutan: Sistem kalibrasi otomatis 6 stasiun kanthi kamar suhu (-20°C nganti +60°C) nggayuh akurasi trip ±3% ing kabeh rentang operasi

Tes infrastruktur: $3M+ nandur modhal ing tes injeksi primer (kapasitas 1000A), verifikasi ketahanan siklus 100.000, lan simulasi lingkungan sing komprehensif

Keahlian khusus motor: Pangerten jero babagan karakteristik wiwitan motor, kurva termal, lan syarat koordinasi karo kontaktor lan wiwitan alus

Kapabilitas kustomisasi: Saka setelan saiki khusus nganti konfigurasi pemasangan unik lan pengaturan kontak tambahan-dirancang kanggo syarat perlindungan motor sampeyan

CDADA minangka pabrikan lan supplier Pemutus Sirkuit Proteksi Motor ing China. Pabrik kita nyedhiyakake macem-macem industri kayata sistem tenaga, otomatisasi bangunan, lan manufaktur industri, nawakake solusi OEM/ODM sing fleksibel.
