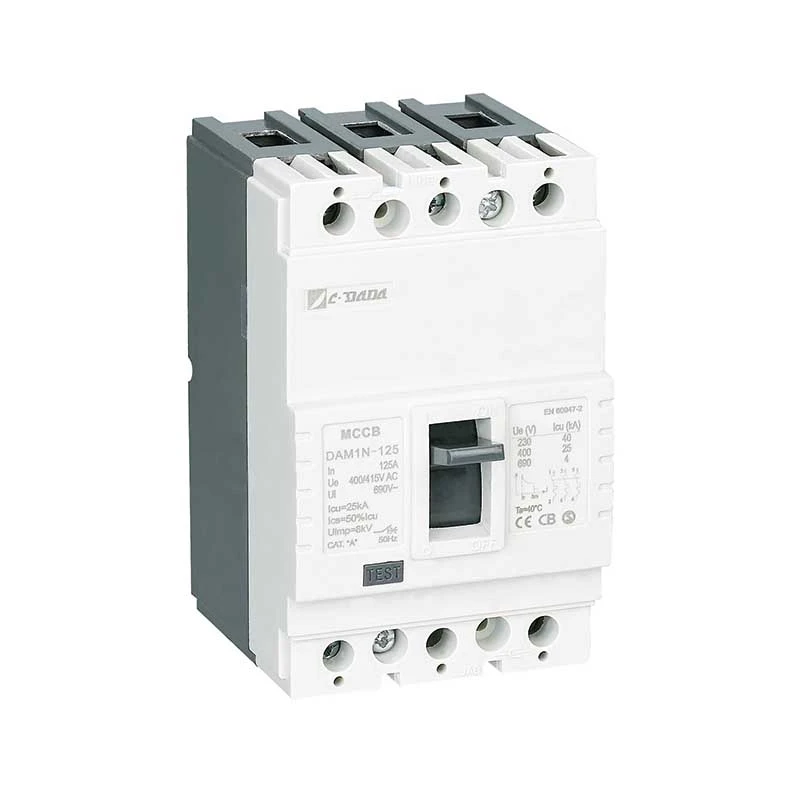

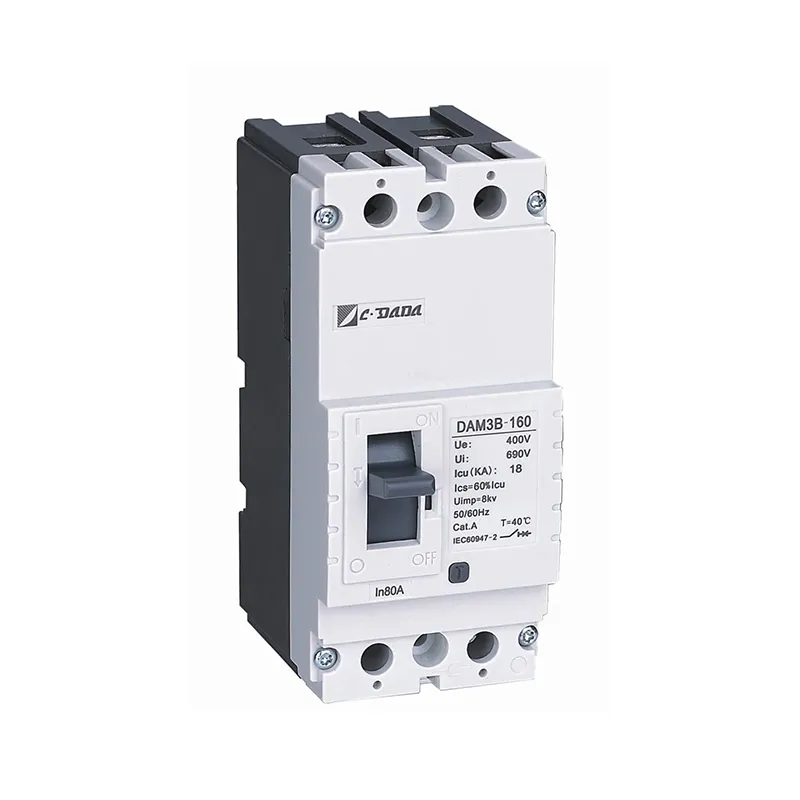

Telpon Tipe Molded Case Circuit Breaker
Model:DAM1 Series
Sumber kualitas dhuwur lan maju Fixed Type Molded Case Circuit Breaker (MCCB) saka Shanghai DADA Electric-certified (CE, CB, ASTA), proteksi termal-magnetik, 12.5A–1600A. Becik kanggo panel industri & komersial. Gampang DIN-rail utawa panel mount. OEM & pesenan akeh sambutan, pilih CDADA minangka supplier kanthi yakin.
CDADA Telpon Tipe Molded Case Circuit Breaker (MCCB) seri DAM1 nyukupi kabutuhan aplikasi apa wae, saka pangguna cilik nganti trafo industri lan instalasi distribusi.

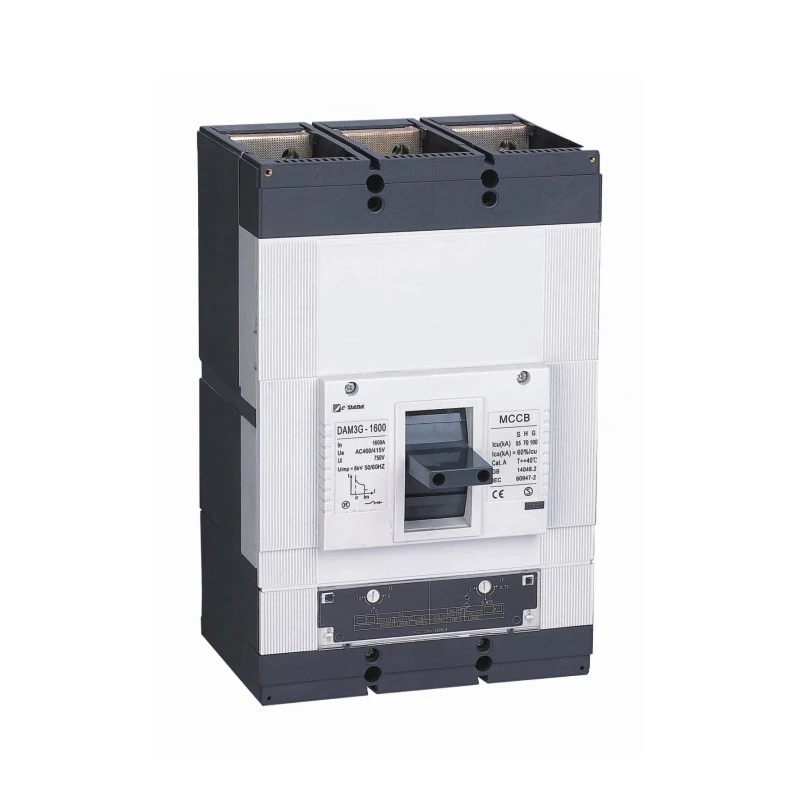

Seri DAM1 duwe pitung ukuran pigura, nganti 1600A, kapasitas pecah nganti 100 kA, voltase operasi nganti 1000 Volt, kanthi gampang nyukupi macem-macem kabutuhan aksesoris listrik lan mekanik sing komprehensif, nyedhiyakake macem-macem solusi instalasi kanggo nggedhekake kabutuhan sistem tenaga apa wae.
Kanthi sertifikasi global KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 minangka pilihan sing paling apik kanggo pabrik peralatan listrik lan OEM ing saindenging jagad.
Spesifikasi Utama
Parameter listrik saka DAM1 MCCB molded case circuit breaker
| Model | kode | Icu (KA) | IC (KA) | Dirating Saiki -In | Ui(V) | Ue (V) | Pole | Uimp(V) |

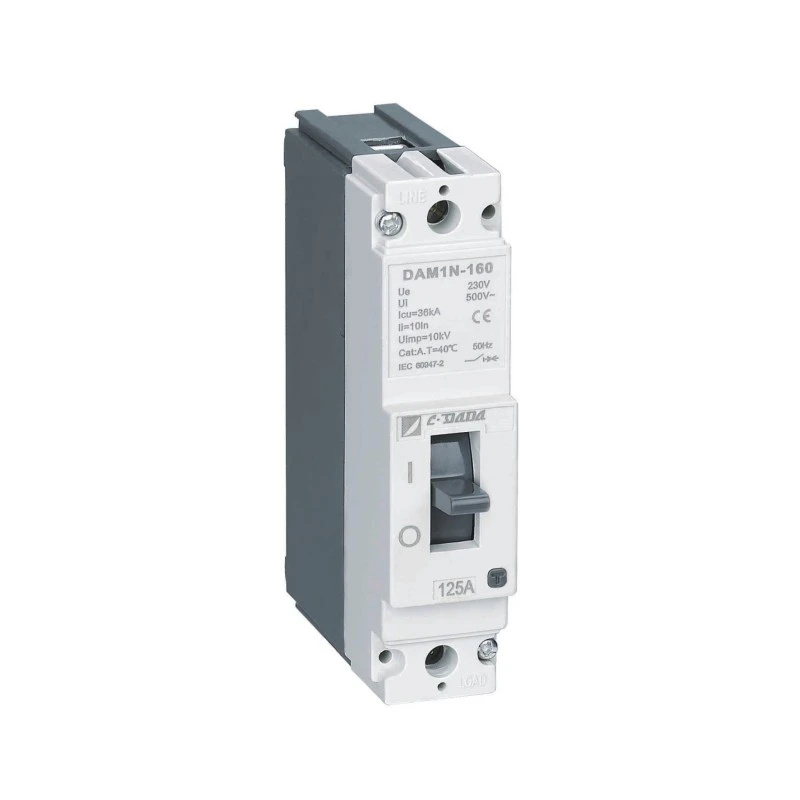

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||

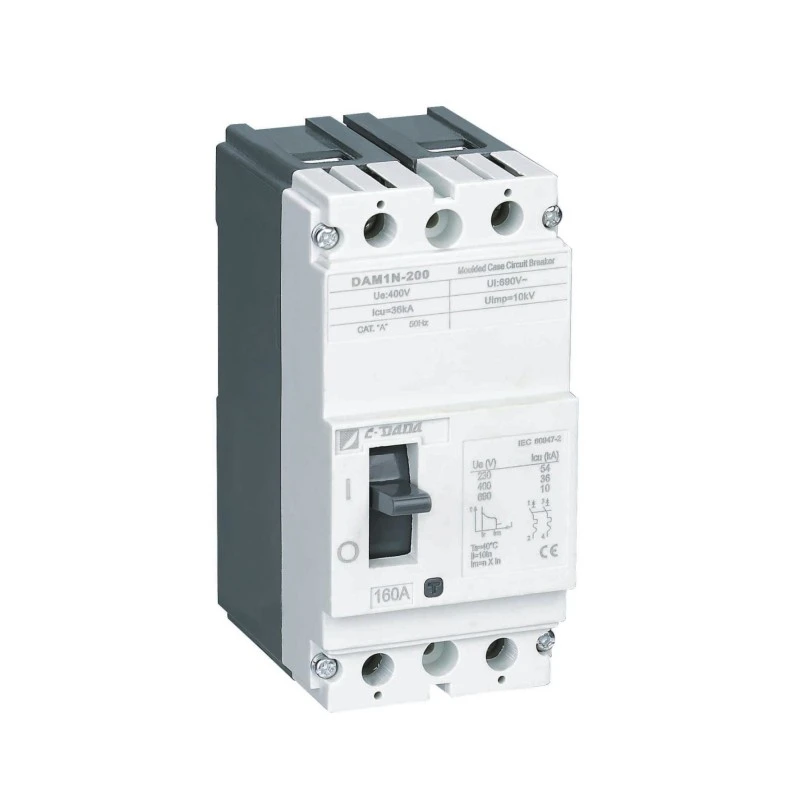

| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||

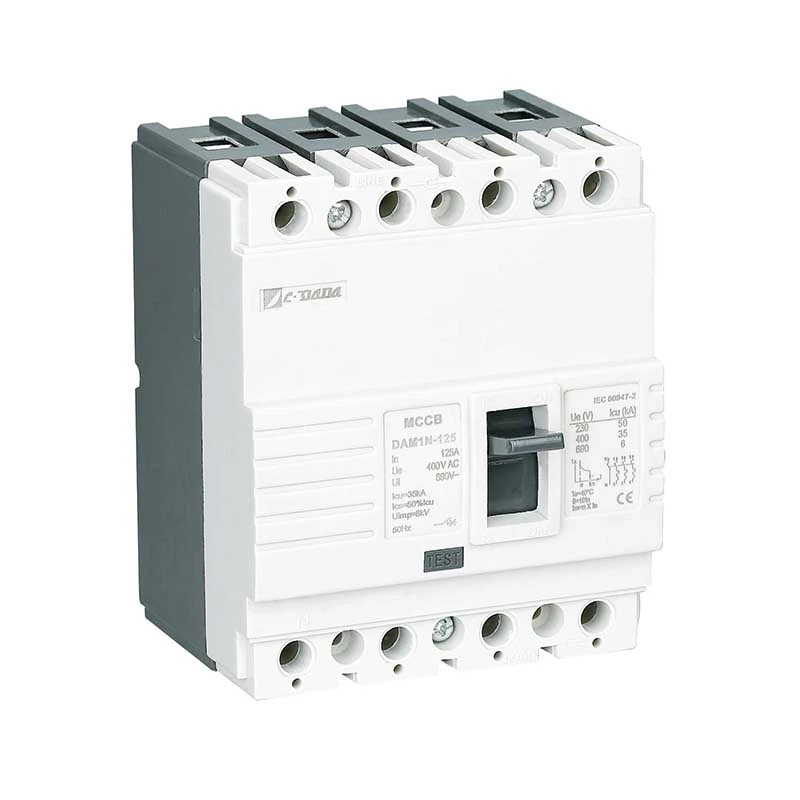

| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||

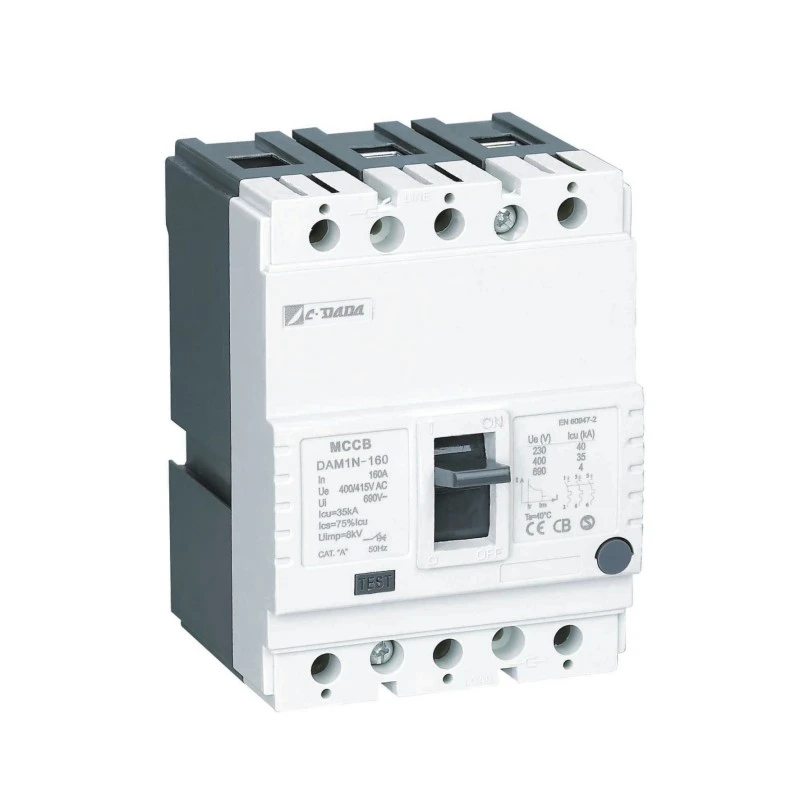

| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||

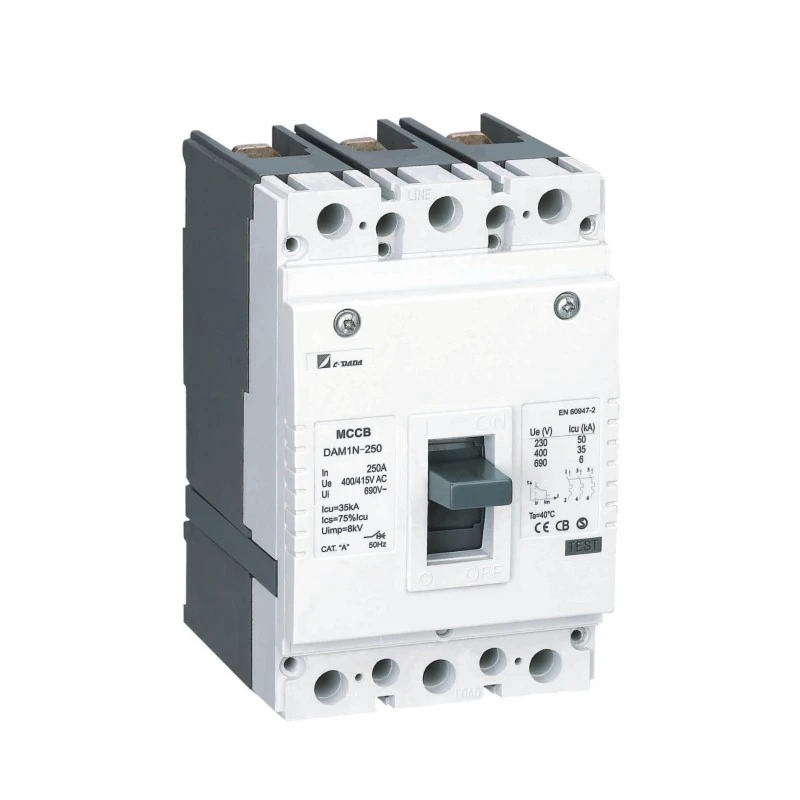

| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||

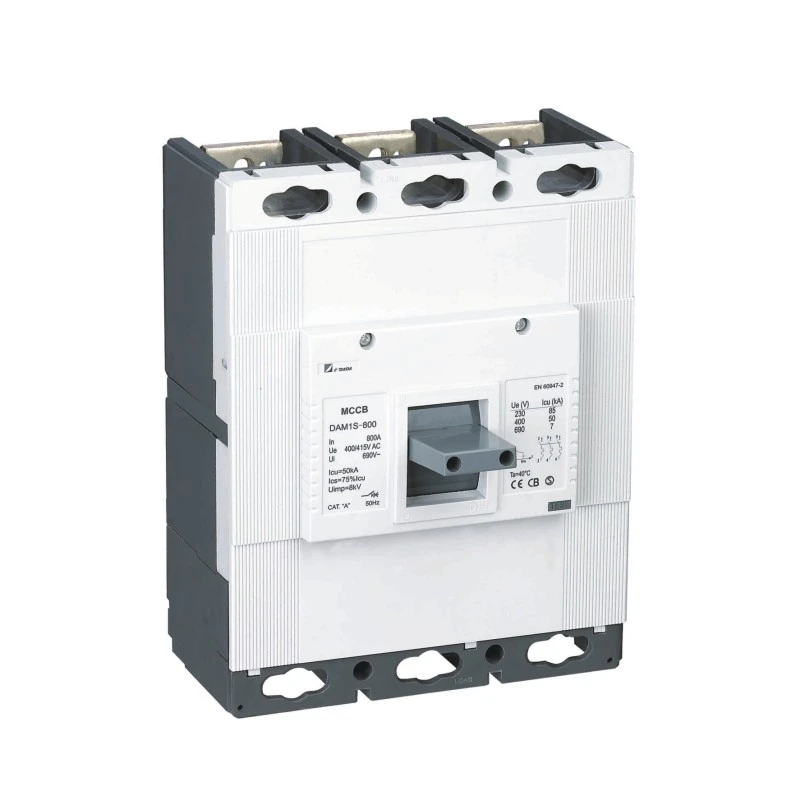

| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO test(O:Open maneuver,CO:Close-Open maneuver,t:Waiting duration)
● Ics:O-t-CO-t-CO test(O:maneuver mbukak,CO:Close-Open maneuver,t:Durasi ngenteni)
★ Posisi ON/I: Iki nuduhake yen kontak pemutus ditutup. Ing posisi iki, tuas breaker ana ing posisi paling dhuwur
★ Posisi TRIP: Iku nuduhake yen breaker dibukak amarga Gagal sembarang (liwat mbukak utawa short circuit). Ing kasus iki, tuas breaker ana ing posisi tengah antarane posisi ON lan OFF. Kanggo njupuk breaker, sing ana ing posisi trip, menyang posisi ON; push tuas breaker mudhun minangka dituduhake dening tandha OFF
Breaker kudu disetel kanthi swara "klik". Sawisé iku, tarik tuas minangka ditampilake ing tandha ON kanggo nutup breaker.
★ OFF / 0 Posisi: Iku nuduhake yen kontak saka breaker mbukak. Kanthi cara iki, tuas breaker ana ing posisi ngisor.
Parameter fisik saka DAM1-125 MCCB molded case circuit breaker
| Kategori (EN 60947-2/IEC 60947-2) | Ketabahan |
|
||||||
| Model | Pole | Sifat Dielektrik (V) | jarak lonisasi (mm) | Total Siklus | Urip Listrik | Urip Mekanik | Sirkuit utama | Sirkuit bantu |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P / 4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
Prinsip Kerja & Mekanisme Proteksi
★ Proteksi Termal (Kakehan)
Strip bimetallic mlengkung nalika dipanasake kanthi arus luwih sing tetep (> arus sing dirating). Kacepetan mlengkung sebanding karo gedhene saiki - njamin tripping kuwalik sing niru prilaku termal kabel, nyegah lelungan gangguan nalika nglindhungi peralatan.
★ Proteksi Magnetik (Short Circuit)
Sajrone sirkuit cendhak (contone, phase-to-phase utawa phase-to-ground), medan magnet arus dhuwur langsung narik plunger solenoid, ngeculake mekanisme latch sajrone milliseconds - ngethok arus kesalahan sadurunge karusakan termal.
kaluwihan produk
★ Awak lan Sampul:
Resin poliester serat kaca wis digunakake minangka bahan awak lan tutup miturut standar EN 60512-20-2. Materi iki, sing diarani BMC (Bulk Molding Compound) ing literatur, luwih disenengi amarga nilai listrik lan mekanik sing dhuwur lan bisa tahan suhu 160 ℃ terus-terusan. Bahan BMC ora kobong nalika kontak karo kabel ing suhu 960 ℃ sesuai karo IEC 695-2-1
Bimetal: Bimetal minangka bahan sing kasusun saka kombinasi rong piring logam kanthi koefisien ekstensi sing beda karo panas. Arus sing ngliwati pemutus dadi panas bimetal. Amarga efek saka panas iki. bimetal mbengkongaken menyang piring kurang ngluwihi. Wiwit panas mundhak nalika saiki liwat breaker mundhak, bimetal digawe panas luwih lan bend liyane. Kanthi cara iki, kontrol mekanisme bukaan kanggo mbukak breaker.

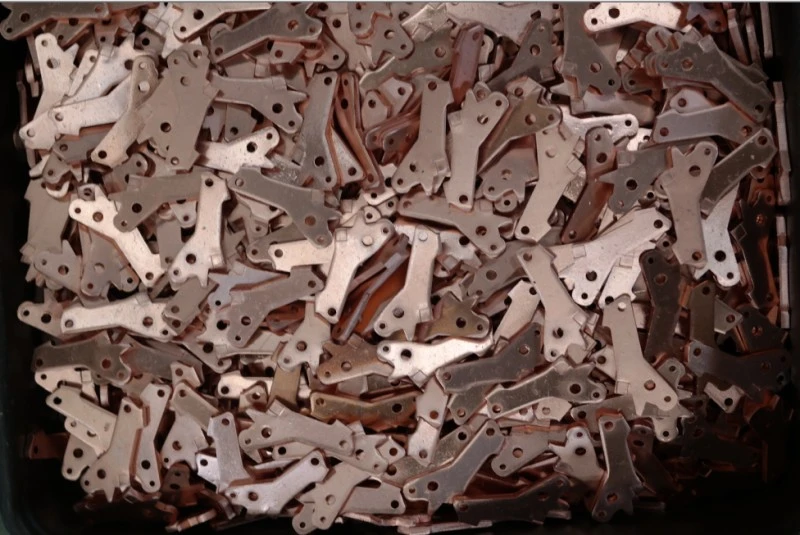

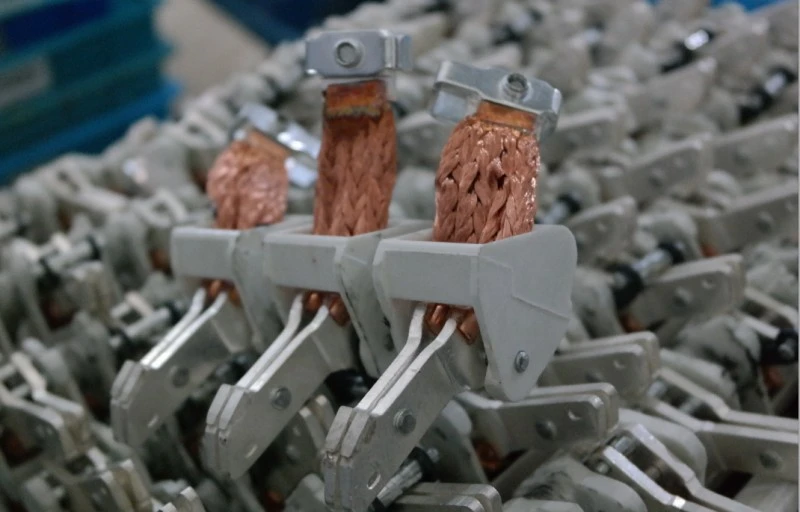

★ Kontak:
Kontak alloy ditemtokake kanggo breakers dening considering rusak lan digawa Nilai saiki lan construction Biasane salaka, grafit, nikel, wolfram alloy kontak digunakake ing breakers Kontak, kang digawe saka wesi perak-grafit karo struktur smoothers, digunakake ing kontak tetep (ngisor), kontak wolfram perak, kang harder, digunakake ing kontak obah (ndhuwur). Struktur swaged wis dijamin ing kontak obah. Kanthi cara iki, kontak swaged lan hard alloy duwe panggonan ing kontak tetep alus ing saben bukaan-nutup.
Kanthi cara iki, resistance paling wis ensured.Moving kontak kudu ndemek kontak tetep banget uga supaya duwe resistance kontak kurang. Nanging, pasukan tekanan kontak sing gedhe banget nyebabake karusakan kontak ing wektu sing luwih cendhek tinimbang normal. Paduan kontak penting banget kanggo nutup bukaan sing sehat.
★ Sel Pemadam Busur (Separator):
Pemisah digunakake kanggo ngilangi busur sing dibentuk sajrone operasi pemutus kanthi energi. Nalika kontak obah dipisahake saka kontak tetep, arus terus mili ing antarane kontak kanggo sawetara wektu lan iki diarani busur. Busur iki kudu punah ing wektu sing cendhak.
★ Kepunahan Arc:
Arc didorong menyang pemisah amarga medan magnet sing dibentuk ing sekitar busur. Kanthi cara iki, busur ditambahi lan dadi slim lan bejat mati antarane piring separator (Figure-5). Amarga karakteristik materi sing digunakake ing tembok sisih pemisah, gas metu amarga suhu dhuwur sing disebabake dening busur. Gas iki duweni pengaruh penting marang kepunahan busur.
Aplikasi
CDADA DAM1 Fixed Type Moulded Case Circuit Breaker (MCCB) dipercaya ing infrastruktur kritis:
★ Industri: Pabrik baja, platform minyak & gas, pabrik kimia
★ Kesehatan: Papan utama & sub-distribusi rumah sakit
★ Transportasi: sinyal Railway, sistem bagasi bandara
★ Komersial: Gedung pencakar langit, pusat data, pusat blanja, pusat konvensi
★ Panggonan Umum: Bioskop, stadion, bangunan pamaréntah
Kaluwihan Instalasi & Maintenance
★ Integrasi Gampang:
Kit standar kalebu busbar, alangan fase, lan hardware

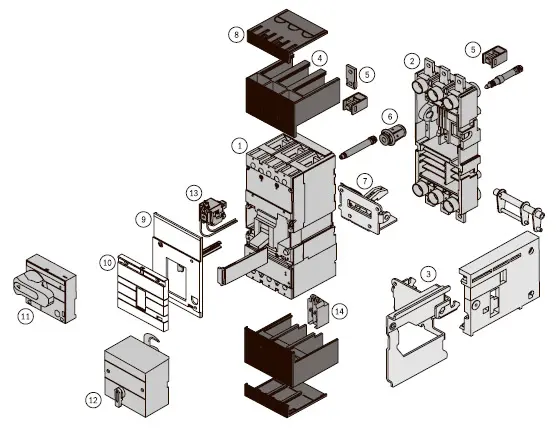

Aksesoris opsional: kontak weker, release shunt/undervoltage, mekanisme operasi listrik

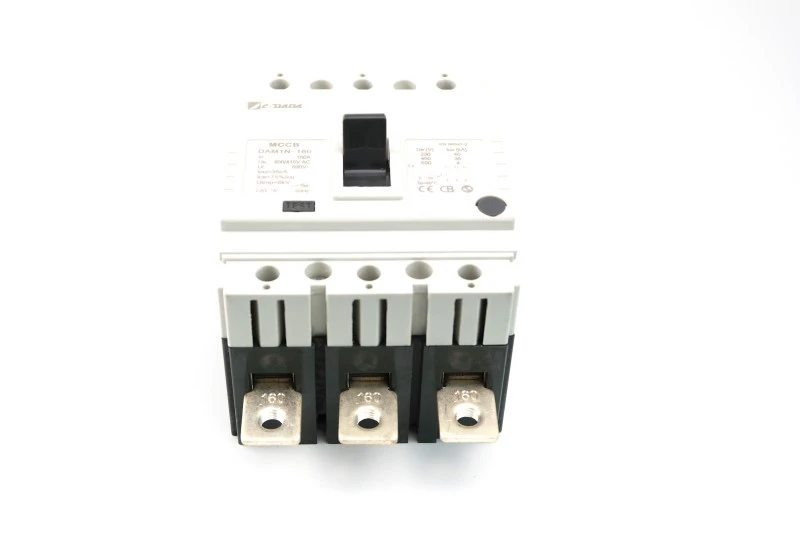

1) Sambungake nganggo busbar lengkap (foto 1)

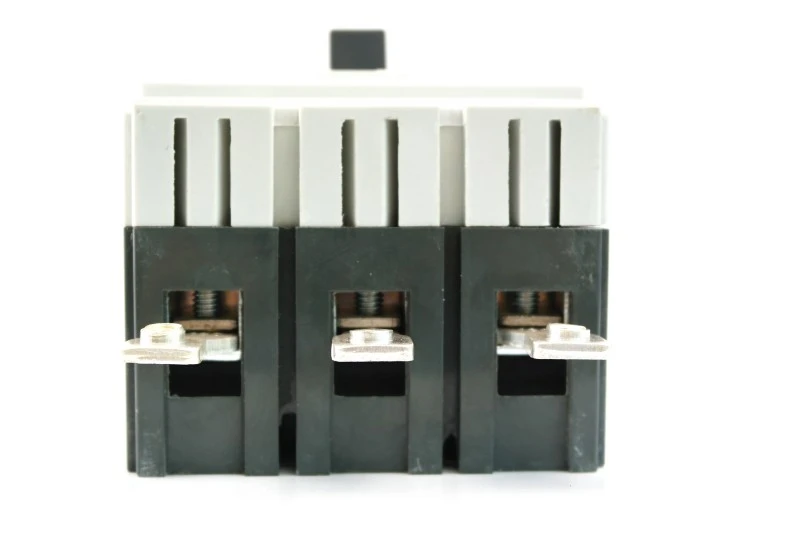

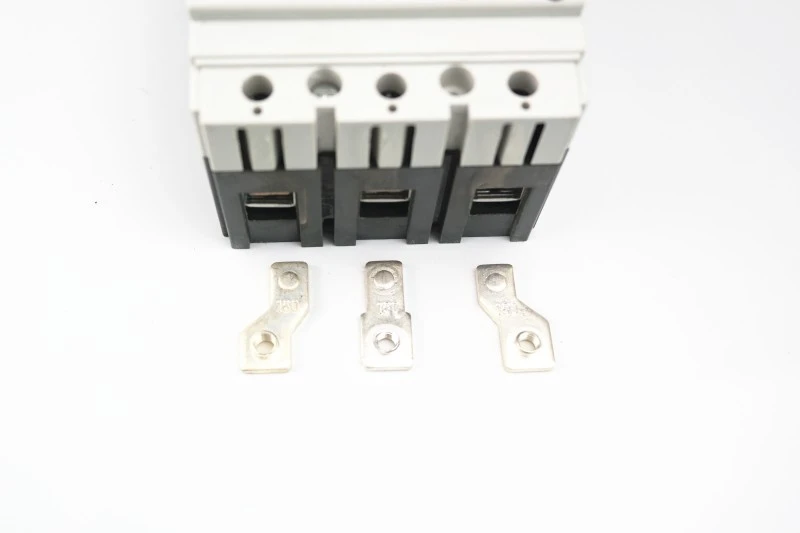

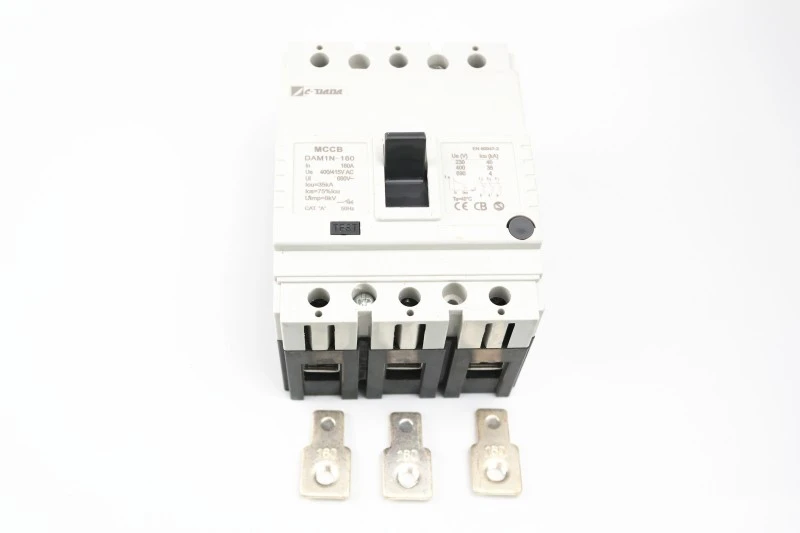

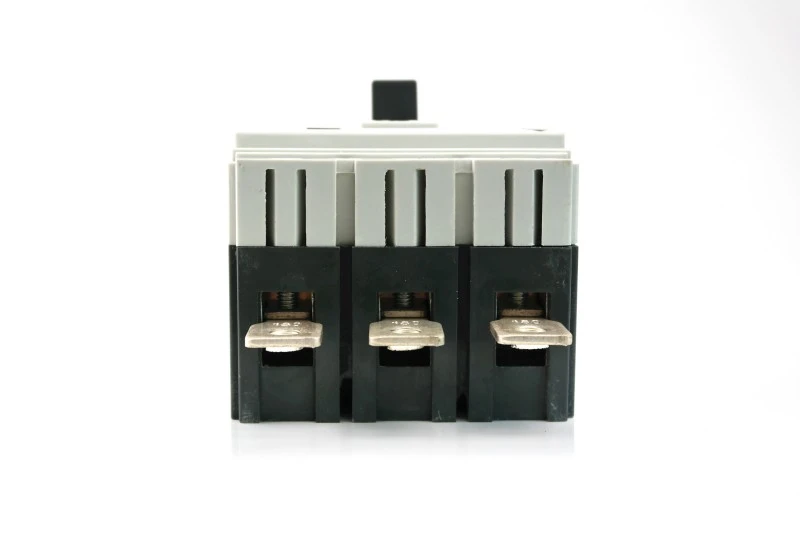

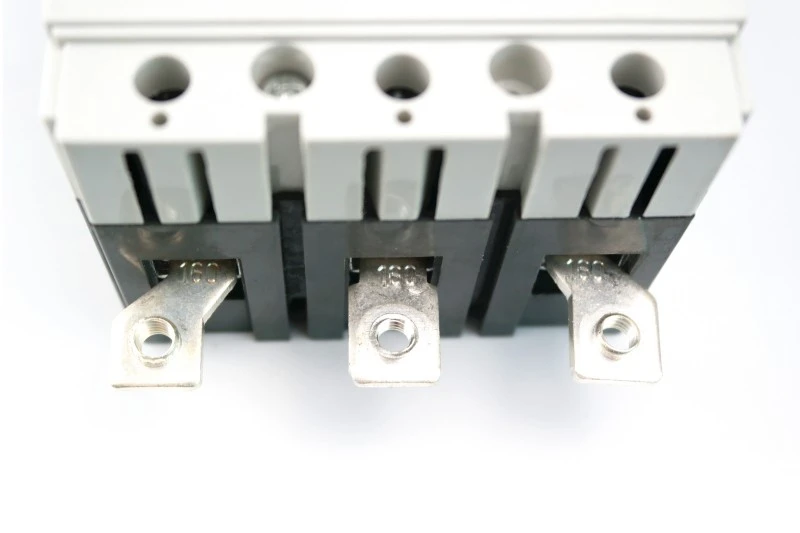

2) Sambungake nganggo terminal spreader (foto 2)

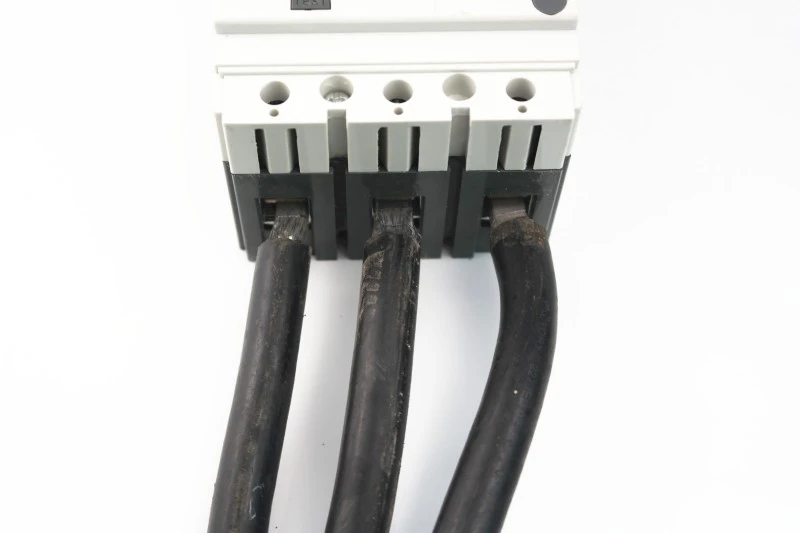

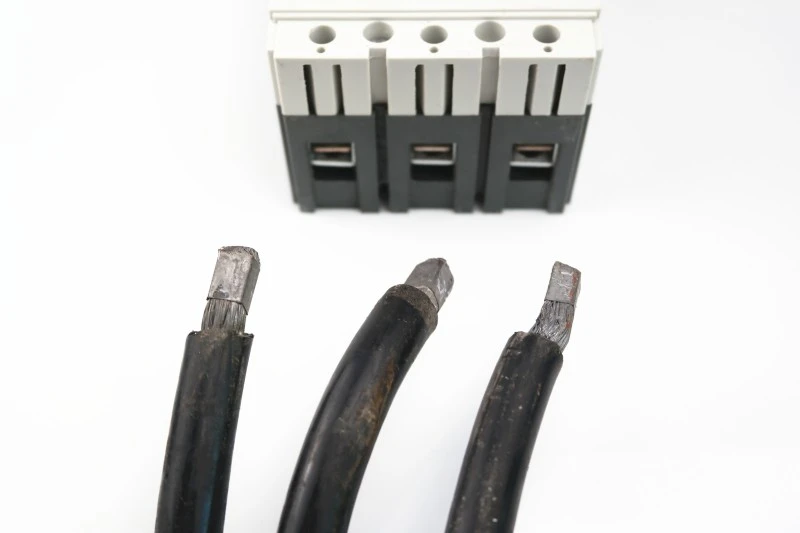

3) Sambungake langsung kabel (foto 3) tanpa nggunakake kabel lugs.
Kanthi bantuan klem khusus 125 lan 160 unit bisa dipasang ing DIN-rail.

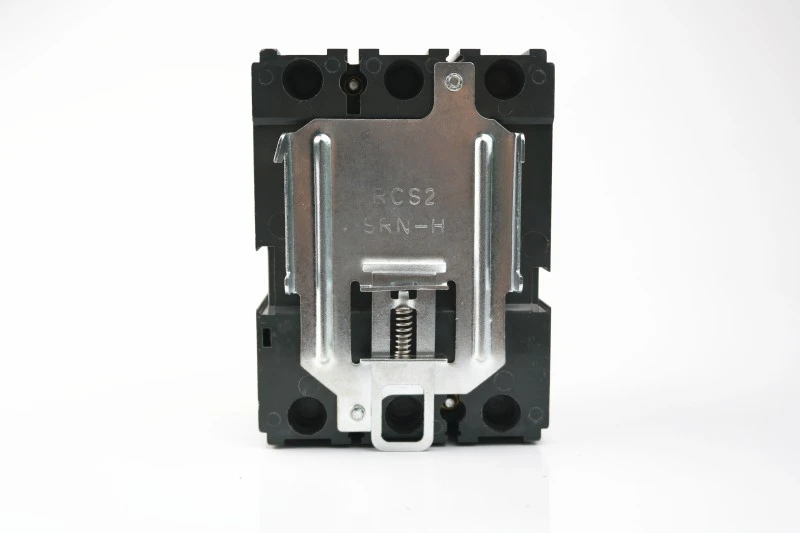

Breaker karo clamp

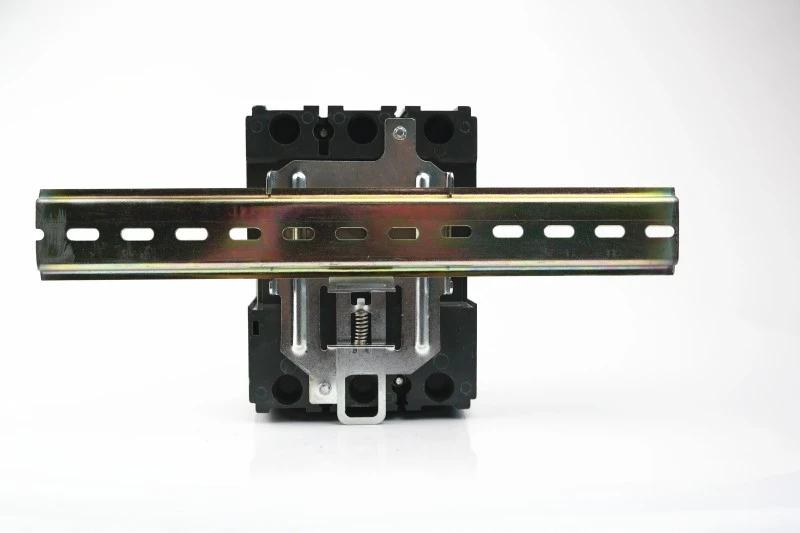

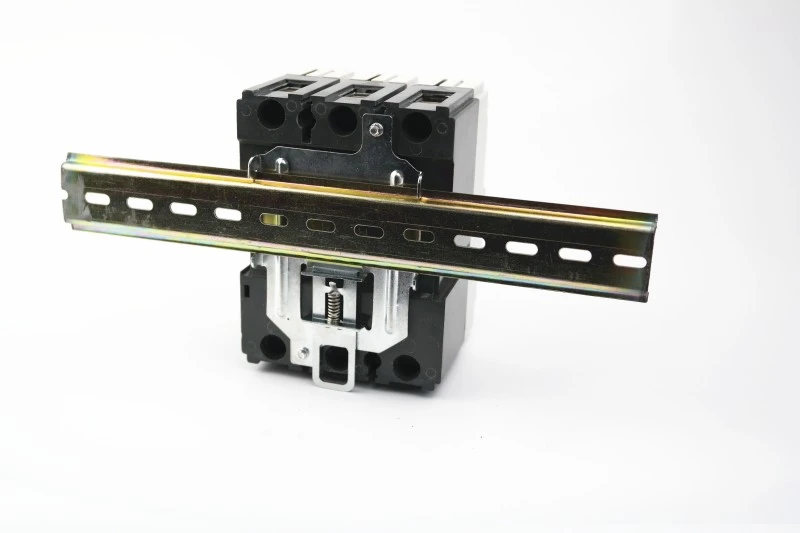

clamp karo rel DIN
clamp karo rel DIN
★ Desain Ngirit Ruang:
10-20% luwih entheng lan luwih kompak tinimbang alternatif domestik
Mbisakake ukuran enclosure sing luwih cilik → biaya bahan & pengiriman sing luwih murah
★ Reset pangguna-loropaken:
Indikasi TRIP sing cetha nyegah penutupan wuta
"Klik" sing bisa dirungokake konfirmasi keterlibatan mekanik sing tepat
★ Future-Siap:
Ndhukung plug-in lan draw-out kit (kanggo model sing dipilih)
Kompatibel karo tambahan ngawasi pinter
Kenapa milih CDADA?

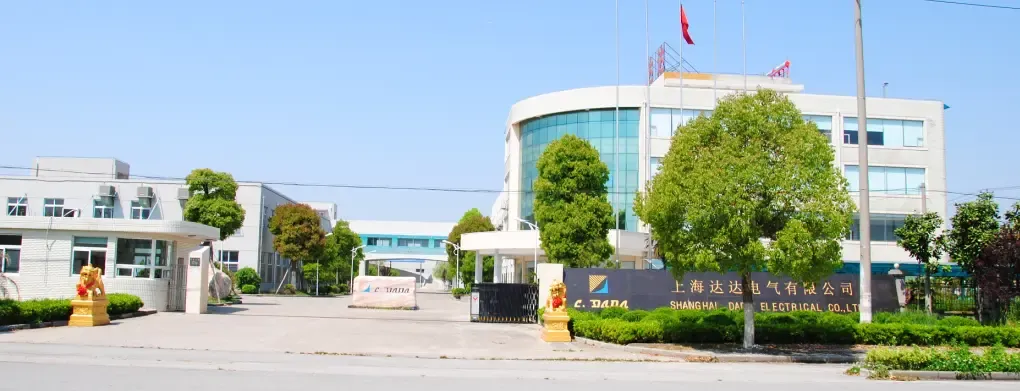

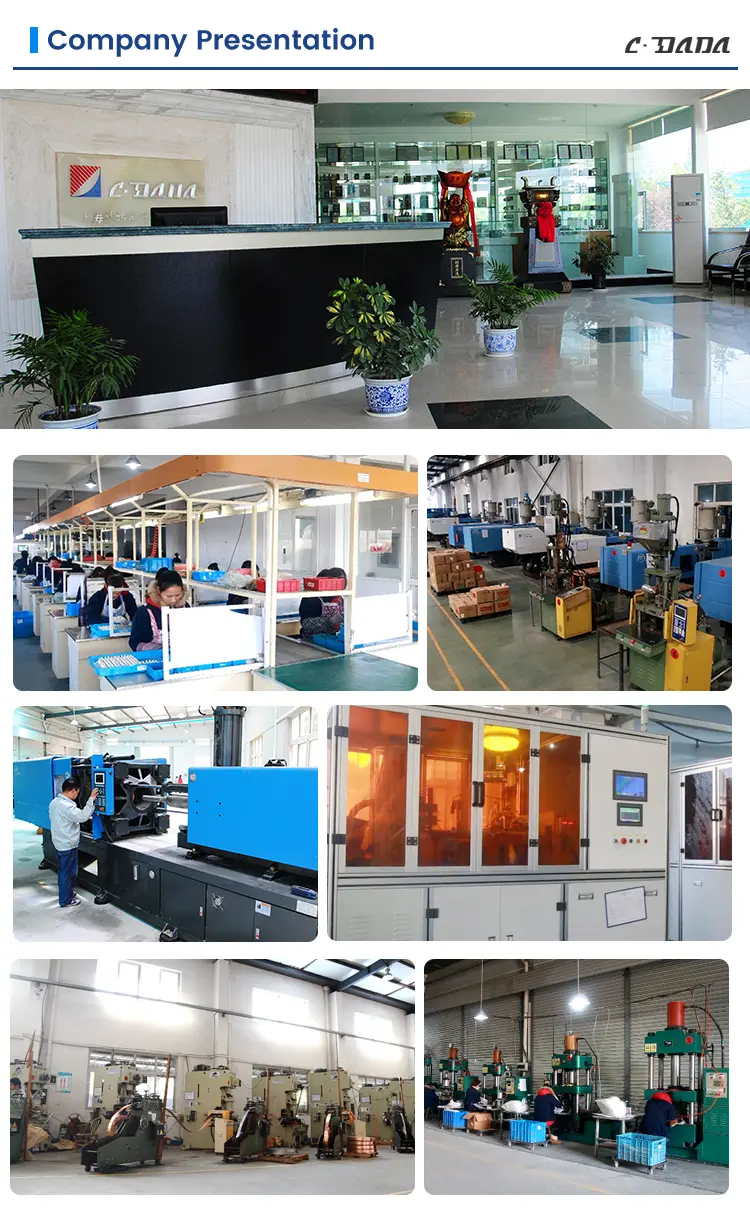

1. We sing Produsèn anjog kanggo 42+ taun. Perusahaan kita didegake ing taun 1983, berkembang kanthi cepet sajrone 40 taun.

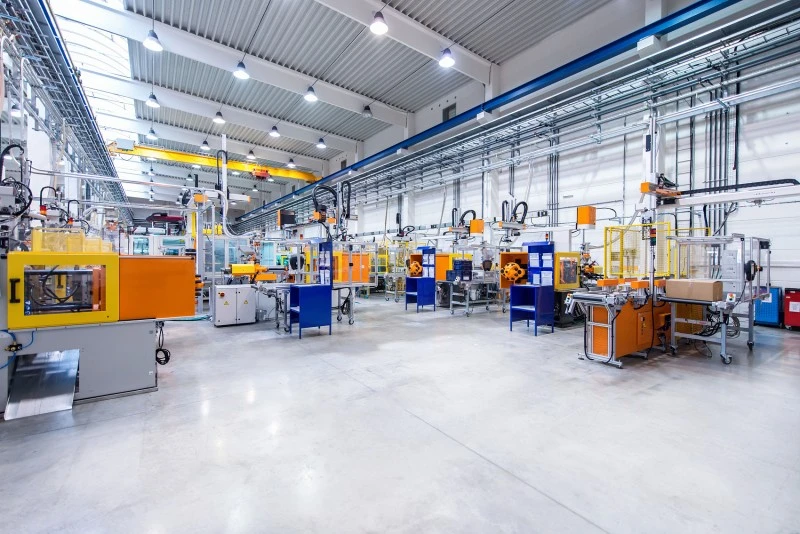

2. Grup, kalebu 3 pabrik, ndarbeni area produksi 52.400m² lan makaryakke luwih saka 500 Staff. Kita wis nandur modal meh sepuluh yuta yuan kanggo nggedhekake operasi lan nganyarke bengkel.
3. Pabrik diaudit dening INTERTEK, DEKRA & GMC
4. Karton berkekuatan tinggi, perlindungan pallet, apik kanggo transportasi ekspor jarak jauh
Pitakonan sing Sering Ditakoni (FAQ)
Q1: Bisa DAM1 Fixed Type Molded Case Circuit Breaker dipasang ing rel DIN?
A1: Ya-model 125A lan 160A bisa diinstal ing ril DIN nggunakake clamp khusus opsional. Rating sing luwih dhuwur mung dipasang ing panel.
Q2: Sertifikasi apa sing diduweni seri DAM1?
A2: Iki disertifikasi karo CE, CB, ASTA, KEMA, SEMKO, lan RoHS, njamin kepatuhan ing EU, Timur Tengah, Asia Tenggara, lan liya-liyane.
Q3: Kepiye cara ngreset pemutus sawise lelungan?
A3: Pisanan, pindhah tuas mudhun menyang OFF (sampeyan bakal krungu klik), banjur tarik munggah menyang ON. Aja meksa langsung saka TRIP menyang ON.
Q4: Apa piranti tambahan kompatibel?
A4: Ya—kontak weker, kontak tambahan, shunt/undervoltage release, lan operator listrik bisa ditambahake tanpa disassembly.
Q5: Apa DAM1 cocok kanggo ngganti pemutus lawas?
A5: Pancen. Jejak sing kompak ngidini panggantos langsung saka MCCB warisan ing paling panel-ngirit wektu lan biaya upgrade.
