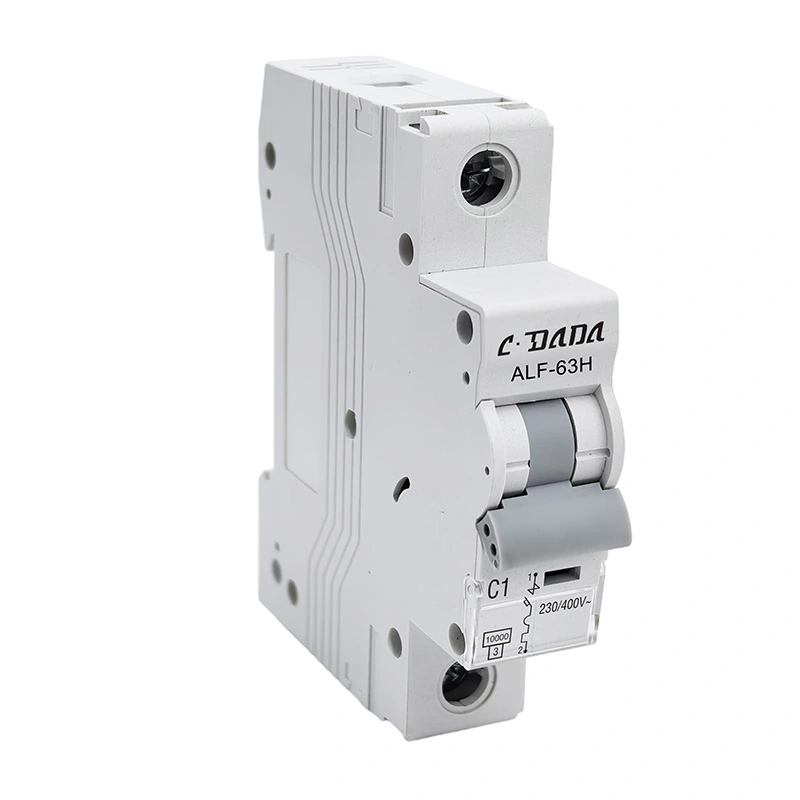

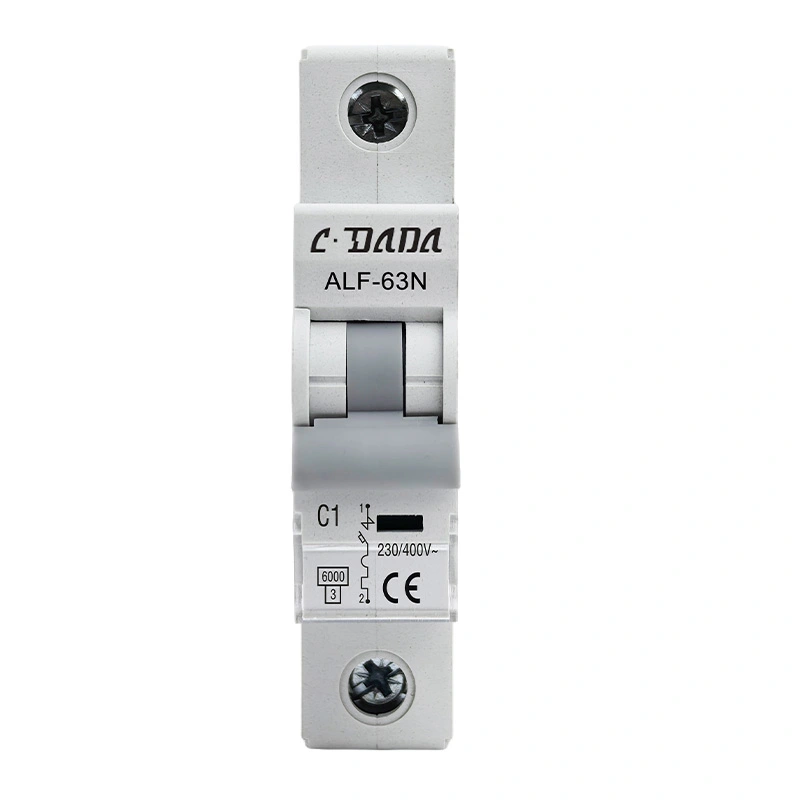

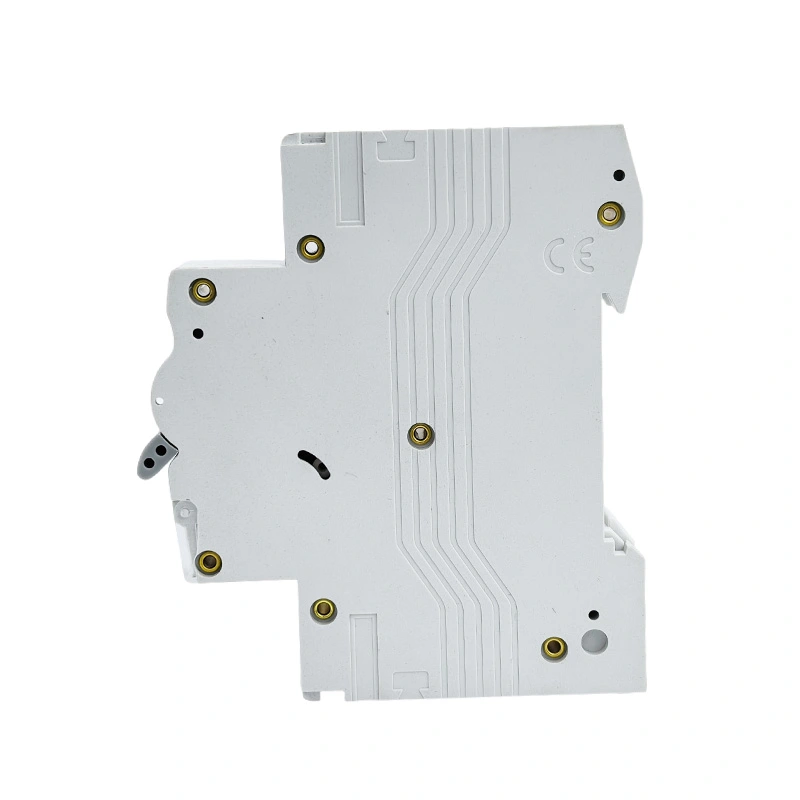

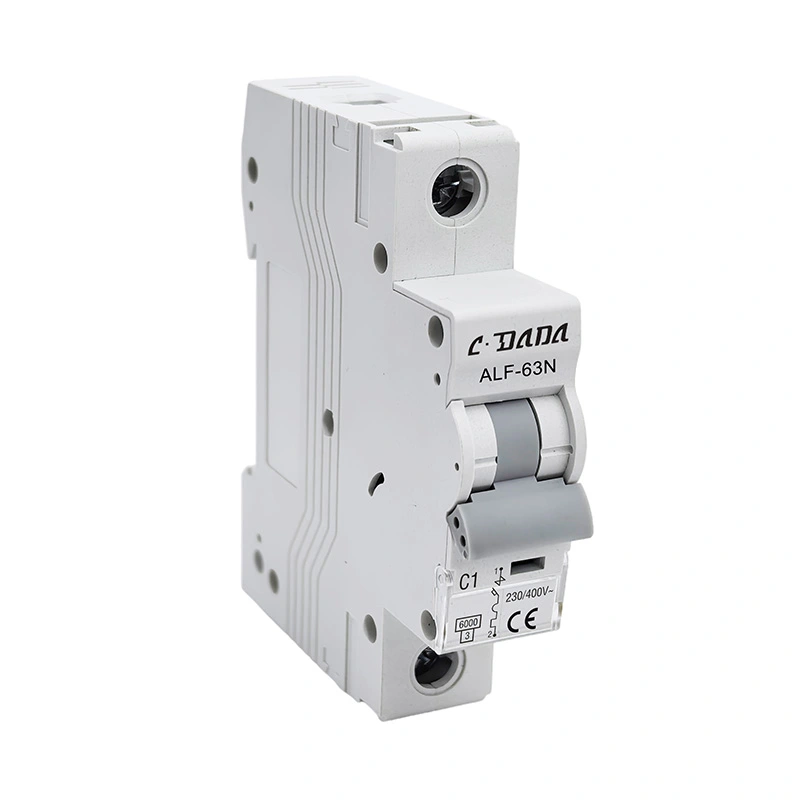

6KA 10kA Miniatur Circuit Breaker

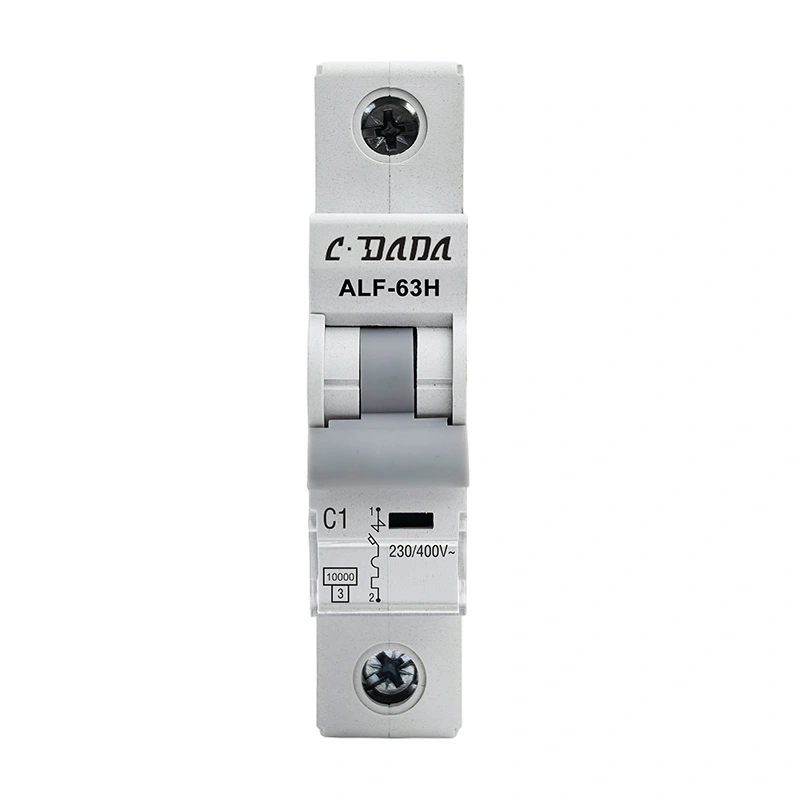

ALF-63N / H seri dhuwur bejat 6KA 10kA Miniatur Circuit Breaker (MCB), conforms kanggo standar IEC60898, MCB wis karakteristik kinerja dipercaya, fungsi protèktif tepat, wektu release cendhak, lan kapasitas break dhuwur, volume cilik uga. Iki digunakake kanthi akeh lan kakehan kontaktor, switchgear, lan peralatan listrik.

Hubungi CDADA lan pilih kita minangka pabrikan, kita bisa nawakake layanan OEM / ODM.

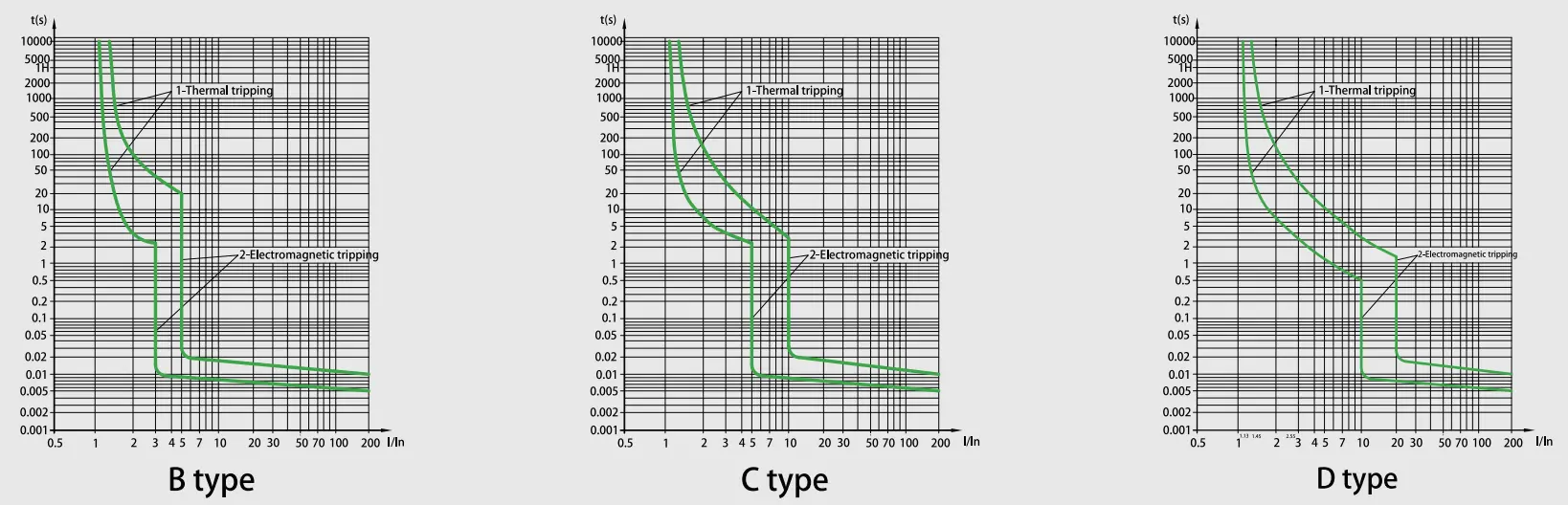

Kurva Karakteristik

Spesifikasi Teknis

ALF-63N/H Series 6KA 10kA Miniatur Circuit Breaker
Standar	EN/IEC60898-1
Kapasitas putus (kA)	6,10
pangayoman	Marang kakehan lan short circuit
Rated saiki (A) Ing	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tegangan Rated (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Rated impulse tahan tegangan Uimp(kV)	4
Tegangan isolasi terukur Ui(V)	500
Watesan energi cass	3
Suhu sekitar (℃)	-25~+40, Kelembapan maksimal 95%.
watesan operasi termal	1.13xln Ora ana tripping sajrone jam
	1.45xIn Tripping sajrone jam
Operasi Magnetik	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Jumlah kutub	1P,1P+N,2P,3P,3P+N lan 4P
Jinis trip	Pelepasan termal/magnetik
Kapasitas terminal	16mm² fleksibel utawa 25mm² kaku nganti rating 25A
	25mm²fleksibel utawa 35mm²kaku saka rating 32A nganti 63A
Gelar pangayoman	IP20
Instalasi	Pemasangan ing rel DIN 35mm
Jembar	17.8mm saben kutub

Circuit breaker karakteristik release

NO.	Rated saiki release (A)	negara wiwitan	Tes saiki	Wektu sing ditemtokake	Hasil sing bakal dipikolehi	pangandikan
1	1-63	kahanan kadhemen	1.13 Ing	t≤1h	Non-trip
2	1-63	ing test sadurunge	1.45ln	t<1h	lelungan	Nyetel saiki nganti nilai sing ditemtokake kanthi tetep ing 5s
3	Ing ≤32	kahanan kadhemen	2.55 Ing	1s	lelungan
	Ing> 32
4	1-63	kahanan kadhemen	3 Ing	t≤0.1s	Non-trip	Tipe B
			5 Ing	t<0.1s	lelungan	Tipe B
			5 ing 10ln	t≤0.1s	Non-trip	Tipe C
			10 Ing	t<0.1s	lelungan	Tipe C
			20ln	t≤0.1s	Non-trip	Tipe D
				t<0.1s	lelungan	Tipe D

Endurance (Operasi)

kategori	Siklus Operasi	Frekuensi operasi	Rated saiki
Daya tahan listrik	4000	240/jam	1-32
		120 / jam	40-63
Ketahanan mekanik	10000	240/jam	1-63

Fitur

★ Kapasitas Breaking Short-Circuit Ultra-High

Teknologi kontrol busur sing luwih maju entuk kapasitas gangguan sing luwih dhuwur dibandhingake karo standar industri, njamin proteksi sing dipercaya kanggo sistem listrik kelas industri ing kahanan kesalahan sing ekstrem.

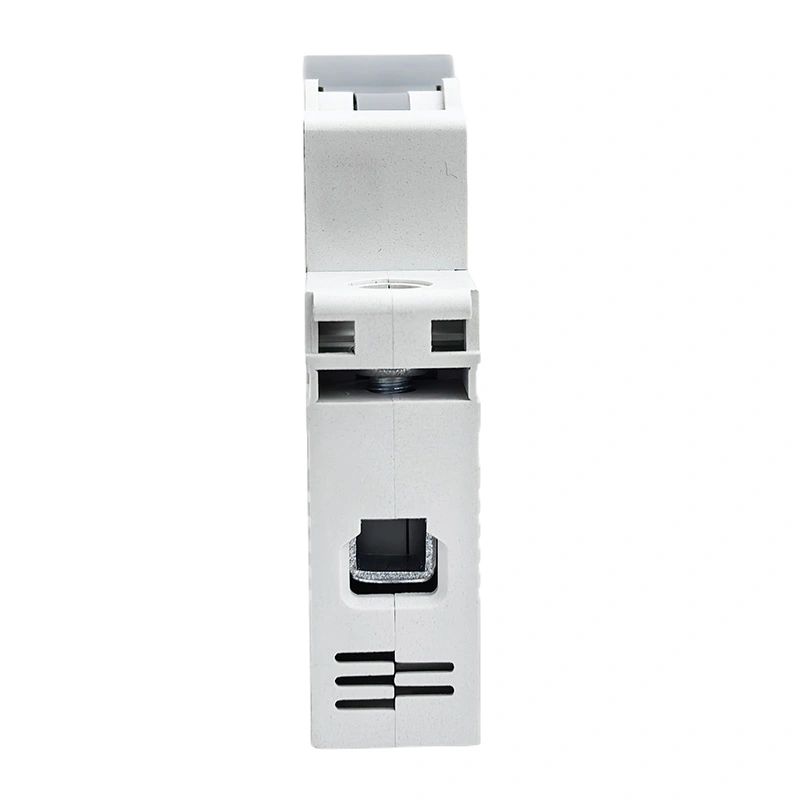

★ Antarmuka Sambungan Mode Dual

Desain terminal hibrida terintegrasi ndhukung docking busbar sing kaku lan clamping kabel fleksibel, ngidini adaptasi tanpa alat kanggo macem-macem skenario instalasi nalika nyuda wektu kabel nganti 40%.

★ Mekanisme Panyimpenan Energi kanggo Umur Panjang

Sistem operasi sing dibantu musim semi kanthi daya tahan siklus mekanik 10.000, kanthi teknologi kompensasi nyandhang

★ Majeng Composite Enclosure

kanthi properti tahan panas, tahan panas, lan tahan impuls, kamar pemadam busa terintegrasi kanggo acara sing ana kesalahan.

★ Topologi Watesan Saiki Dinamis

Penindasan energi let-through sing cerdas nyuda arus kesalahan puncak nganti 65-80%, ngidini optimasi spesifikasi piranti hilir kanthi potensial nyuda biaya sistem 30% sakabèhé.

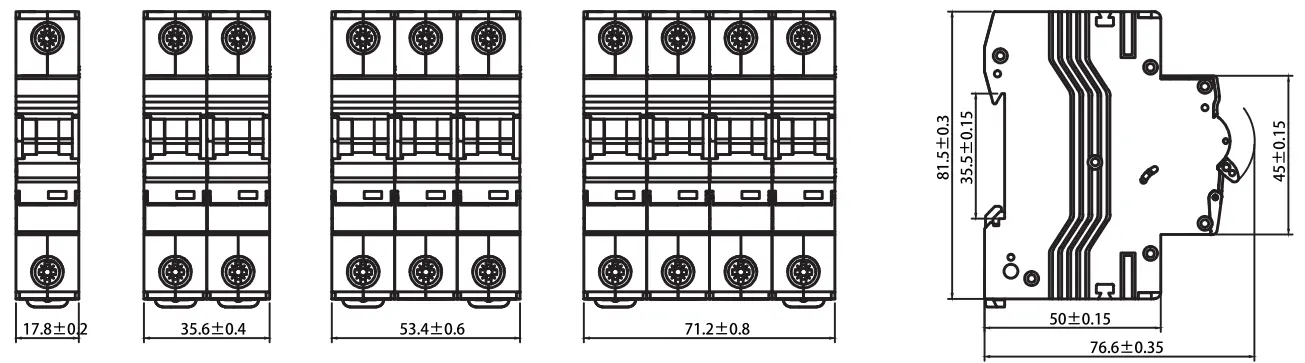

Ukuran garis

Skenario Aplikasi

★ Residential: Unit konsumen lan Papan distribusi kanggo safety ngarep.

★ Industrial: Proteksi contactors, switchgear, lan apparatus elektrik abot.

★ Komersial: Bangunan kantor lan pusat blanja sing mbutuhake linuwih dhuwur.

Kontrol Kualitas & Uji Standar

★ Saben MCB CDADA ngalami tes sing ketat kanggo mesthekake tundhuk karo IEC60898-1:

★ Test Tripping Thermal: Diverifikasi ing 1.13In (non-trip) lan 1.45In (trip ing 1 jam).

★ Test Tripping Magnetik: Test release precise kanggo karakteristik B, C, lan D.

★ Daya Tahan Listrik: Dites kanggo 4.000 siklus operasi.

★ Endurance Mechanical: Diverifikasi kanggo 10.000 siklus.

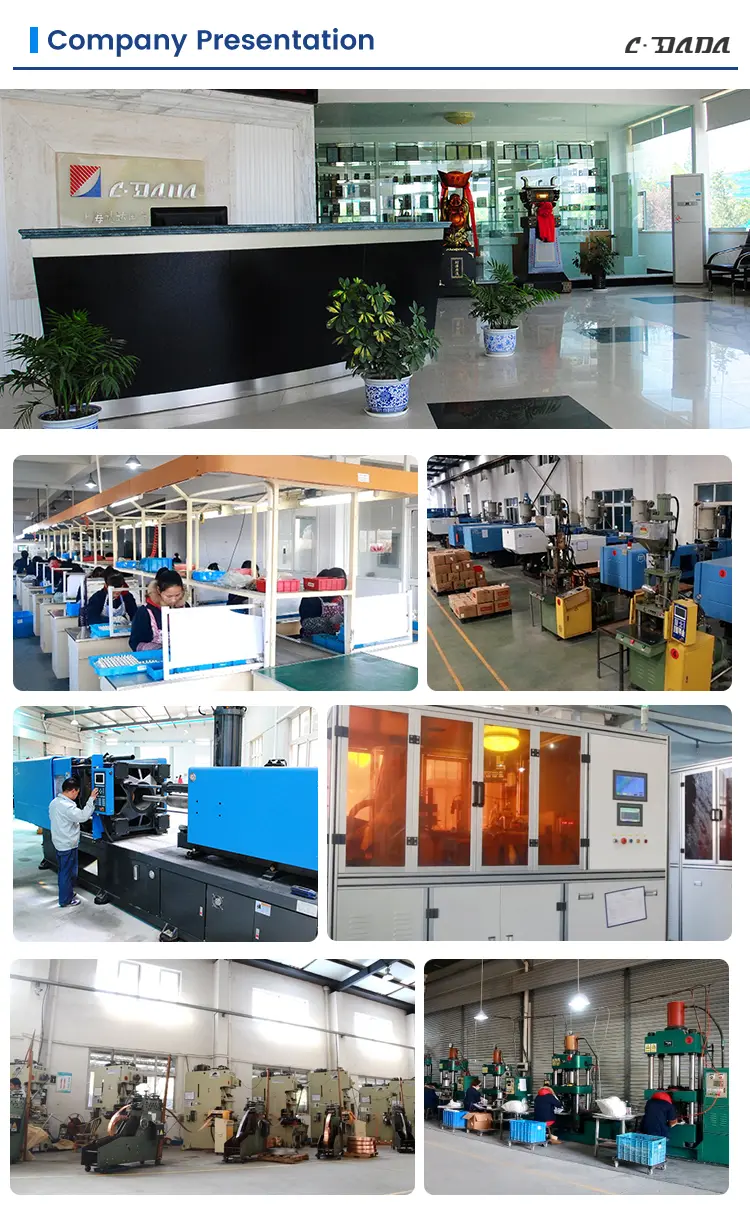

Kekuwatan & Dhukungan Pabrik

Shanghai DADA Electric Co., Ltd. minangka produsen terkemuka kanthi jalur produksi maju lan tim teknik profesional. We nyedhiyani:

★ Layanan OEM / ODM sing disesuaikan kanggo merek global.

★ peralatan testing negara-saka-saka-gambar kanggo mesthekake pangiriman nul-cacat.

★ Dhukungan Logistik Global: Kemasan sing dioptimalake kanggo angkutan laut lan udara kanggo mesthekake produk teka ing kondisi sing sampurna.
