Pandhuan iki nerangake carane 6kA AC mbobol sirkuit miniatur dianggo, apa tegese rating 6kA, carane kurva trip B, C, lan D mengaruhi kinerja, lan carane milih konfigurasi saiki lan pole dirating cocok. Iki uga ngenali kesalahan tuku sing umum lan menehi dhaptar priksa praktis kanggo insinyur, kontraktor, lan panuku sing ngevaluasi solusi MCB saka pabrikan kayataShanghai DaDa Electric Co., Ltd.
Daftar Isi
- Apa Pemutus Sirkuit Miniatur AC 6kA?
- Napa Kapasitas Breaking 6kA Penting?
- Kepiye Pemutus Sirkuit Miniatur AC Nglindhungi Sirkuit?
- Parameter Teknis Apa sing kudu Dipriksa Para Pembeli?
- Kepiye Kurva Trip B, C, lan D Ngaruhi Pilihan?
- Ngendi Pemutus Sirkuit Miniatur AC 6kA Biasa Digunakake?
- Masalah Apa sing Bisa Dicegah MCB sing Tengen?
- Kepiye Para Pembeli Milih MCB 6kA sing Cocok?
- Kesalahan Pilihan Umum sing kudu Dihindari
- Napa Bisa Kanthi Produsen MCB sing Berpengalaman?
- Pitakonan sing Sering Ditakoni
- Hubungi Shanghai DaDa Electric Co., Ltd.

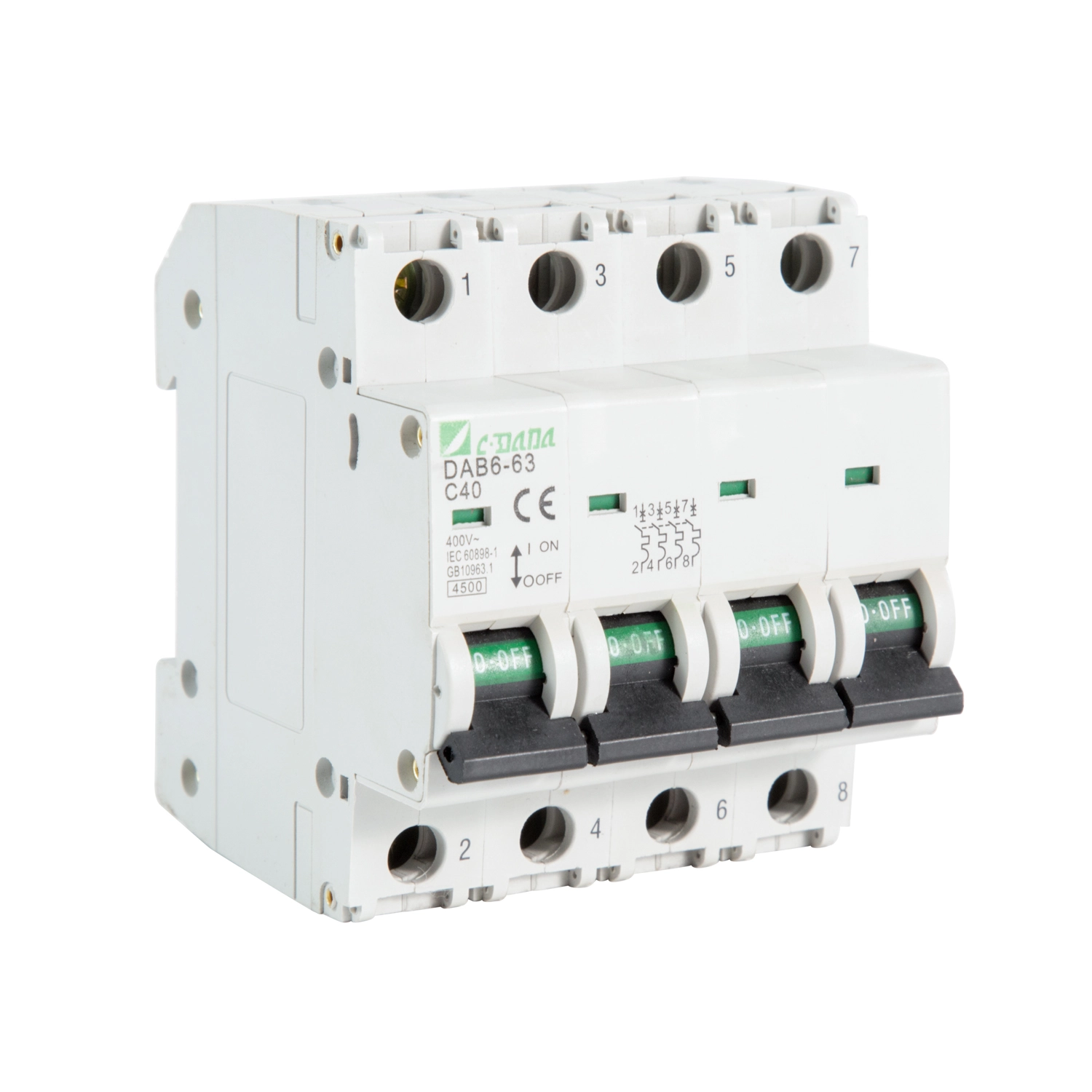

Apa Pemutus Sirkuit Miniatur AC 6kA?
Pemutus sirkuit miniatur, sing biasa disebut MCB, yaiku piranti saklar protèktif sing dirancang kanggo medhot sirkuit listrik kanthi otomatis nalika kahanan saiki ora normal. Ora kaya sekring tradisional, MCB biasane bisa direset sawise fault wis dibusak, nggawe trep kanggo operasi lan pangopènan bola-bali.
Istilah kasebut6kAnuduhake kapasitas break-circuit dirating mbobol ing kahanan test ditrapake. Ing istilah prasaja, 6kA MCB dirancang kanggo aman ngganggu potensial short-circuit saiki nganti 6.000 ampere nalika syarat tartamtu wis ketemu.
Produk sing tundhuk karo IEC / EN 60898-1 umume nemtokake paramèter kayata saiki sing dirating, voltase sing dirating, frekuensi, kapasitas mecah, lan karakteristik tripping cepet. Kisaran MCB komersial bisa menehi rating 6kA ing macem-macem rating saiki lan konfigurasi kutub.
6kA dudu arus operasi normal pemutus. MCB 16A, contone, dimaksudake kanggo nggawa arus sing dirating ing kahanan sing ditemtokake, dene angka 6kA nggambarake kemampuan interupsi sirkuit cendhak. Iki loro specifications njawab pitakonan engineering temen beda.
Napa Kapasitas Breaking 6kA Penting?
Sirkuit cendhak bisa ngasilake arus sing dhuwur banget sajrone wektu sing cendhak. Yen piranti protèktif ora bisa kanthi aman ngganggu arus kesalahan sing kasedhiya ing titik instalasi, akibat bisa kalebu karusakan kontak sing abot, panas banget, kegagalan peralatan, utawa busur listrik sing mbebayani.
Mulane, kapasitas breaking ora kudu dipilih mung amarga 6kA minangka spesifikasi umum sing kasedhiya. Calon arus hubung singkat ing titik instalasi kudu dievaluasi, lan pemutus sing dipilih kudu nduweni kemampuan interupsi sing cukup kanggo sistem kasebut.
| Parameter | Apa Tegese | Apa Iku Penting |
|---|---|---|
| 6kA | Kapasitas putus sirkuit cendhak sing dirating | Nemtokake apa breaker bisa ngganggu tingkat fault-saiki kanthi aman |
| Rated Saiki (Ing) | Rating saiki MCB normal | Kudu koordinasi karo kapasitas konduktor lan beban samesthine |
| Tegangan Rated (Ue) | Tegangan operasi kanggo aplikasi | Kudu kompatibel karo sistem listrik |
| Kurva Trip | Nemtokake sawetara tripping magnet cepet | Mbantu nyegah gangguan tripping nalika njaga pangayoman fault |
| Jumlah Kutub | Jumlah konduktor sing dialihake / dilindhungi | Kudu cocog karo konfigurasi sirkuit |
Spesifikasi pabrikan nggambarake manawa 6kA MCB kasedhiya kanggo sawetara rating saiki lan konfigurasi voltase, kalebu sistem distribusi AC 230V lan 400V sing umum.
Kepiye Pemutus Sirkuit Miniatur AC Nglindhungi Sirkuit?
MCB khas nggabungake mekanisme perlindungan termal lan magnetik. Loro fungsi kasebut ngatasi masalah listrik sing beda.
- Proteksi termal:A kakehan bablas heats unsur bimetallic. Nalika suhu tekan ambang operasi, mekanisme ngeculake lan mbukak sirkuit.
- Proteksi magnetik:A saiki short-circuit dhuwur nggawe efek Magnetik kuwat sing ngaktifake mekanisme trip cepet, medhot sirkuit kanthi cepet.
- Ngalih manual:MCB biasane bisa dialihake kanthi manual kanggo isolasi sirkuit sajrone pangopènan utawa instalasi.
Kombinasi iki ndadekake MCB cocok kanggo sirkuit ngendi loro overloads long-durasi lan kesalahan short-circuit dadakan kudu ditangani. Rentang produk MCB modern umume nggabungake rilis termal lan magnetik lan bisa menehi karakteristik B, C, utawa D gumantung saka beban sing dituju.
Parameter Teknis Apa sing kudu Dipriksa Para Pembeli?
Para panuku asring fokus ing rating lan rega saiki nalika ndeleng paramèter liyane. Kanggo spesifikasi proyek sing dipercaya, karakteristik ing ngisor iki kudu dipriksa bebarengan.
| Spesifikasi | Pertimbangan khas | Checkpoint Pembeli |
|---|---|---|
| Breaking Kapasitas | 6kA | Konfirmasi yen cukup kanggo arus fault prospektif |
| Rated Saiki | Aplikasi gumantung | Koordinat karo beban lan kapasitas konduktor |
| Tegangan Rated | Tegangan distribusi AC umum | Cocokake voltase sistem |
| Frekuensi | 50/60Hz umume ditemtokake | Konfirmasi kompatibilitas karo kothak lokal |
| Karakteristik Trip | B / C / D | Cocokake kurva kanggo ngemot karakteristik inrush |
| Konfigurasi Pole | 1P, 1P+N, 2P, 3P, 4P gumantung produk | Cocog karo susunan wiring |
| Pemasangan | DIN rail umum | Konfirmasi kompatibilitas karo papan distribusi |
| Standar | IEC/EN 60898-1 utawa standar liyane sing ditrapake | Nyuwun dokumentasi teknis lan sertifikasi yen dibutuhake |
Dokumentasi produk saka manufaktur sing diadegake biasane nyedhiyakake paramèter kasebut bebarengan tinimbang nganggep kapasitas rusak minangka spesifikasi sing terisolasi.
Kepiye Kurva Trip B, C, lan D Ngaruhi Pilihan?
Kurva trip minangka salah sawijining keputusan sing paling penting nalika nemtokake MCB. Huruf kasebut njlèntrèhaké kisaran kira-kira ing ngendi rilis cepet magnetik beroperasi relatif marang arus sing dirating pemutus.
| Lengkung | Rentang Tripping Magnetik Khas | Aplikasi Khas |
|---|---|---|
| B | 3–5 × Ing | Low-inrush load, cahya, sirkuit resistive |
| C | 5–10 × Ing | Beban induktif umum lan moderat |
| D | 10–20 × Ing | Beban sing luwih dhuwur kayata motor lan trafo tartamtu |
Kisaran iki umume digandhengake karo karakteristik IEC 60898-1 MCB.
Contone, yen motor ngasilake arus wiwitan sauntara kaping pirang-pirang luwih dhuwur tinimbang saiki operasi normal, kurva sing sensitif banget bisa uga ora perlu nalika wiwitan. Piranti C-kurva utawa D-kurva bisa uga luwih cocog, gumantung saka peralatan lan desain sirkuit lengkap.
Ngendi Pemutus Sirkuit Miniatur AC 6kA Biasa Digunakake?
Pemutus sirkuit miniatur AC 6kA bisa cocog kanggo akeh aplikasi voltase sithik nalika tingkat kesalahan, voltase, arus, lan syarat instalasi cocog karo spesifikasi piranti kasebut.
- Distribusi omah:sirkuit lampu, sirkuit soket, peralatan rumah tangga, lan sirkuit cabang.
- Bangunan komersial:papan distribusi kantor, sistem lampu, fasilitas toko, lan sirkuit peralatan cilik.
- Panel kontrol industri:sirkuit tambahan, peralatan kontrol, motor cilik, lan beban kurang voltase cocok liyane.
- Layanan bangunan:Sirkuit tambahan sing gegandhengan karo HVAC, pompa, lampu, lan distribusi daya umum sing cocog karo spesifikasi.
- Kabinet distribusi listrik:proteksi sirkuit cabang lan sistem distribusi modular.
Aplikasi nyata kudu tansah diverifikasi marang dokumentasi produk pabrikan lan syarat instalasi. Rating 6kA ora bakal dianggep cocog kanggo saben lingkungan listrik.
Masalah Apa sing Bisa Dicegah MCB sing Tengen?
Salah sawijining masalah tuku sing paling gedhe yaiku ora mung apa breaker bisa digunakake, nanging apa performa kanthi konsisten ing kahanan sing dipilih.
1. Kakehan terus-terusan
Sirkuit sing nggawa arus sing gedhe banget bisa nyebabake pemanasan konduktor lan rusak peralatan durung wayahe. Pelepasan termal dirancang kanggo nanggapi kahanan kakehan sing terus-terusan.
2. Karusakan Short-Circuit
Kapasitas rusak sing cocog ngidini MCB ngganggu arus gangguan sing gedhe banget tanpa ngluwihi kemampuan interupsi sing ditemtokake piranti.
3. Gangguan Tripping
Kurva trip sing ora cocog bisa nyebabake gangguan sing ora perlu nalika peralatan diwiwiti. Matching karakteristik B, C, utawa D kanggo mbukak mbantu ngatasi masalah iki.
4. Pangopènan angel
MCB modular bisa nyedhiyakake isolasi manual sing trep, mbantu para ahli listrik ngenali lan nggarap sirkuit individu tanpa kudu mateni kabeh sistem distribusi.
5. Ora mesthi Pengadaan
Ing proyek B2B, spesifikasi teknis sing ora lengkap bisa nyebabake produk sing salah, persetujuan telat, utawa biaya panggantos. Lembar data produk sing jelas lan paramèter teknis sing ditetepake nyuda risiko kasebut.
Kepiye Para Pembeli Milih MCB 6kA sing Cocok?
Proses pilihan praktis bisa dipérang dadi sawetara langkah. Iki mbantu insinyur lan tim tuku supaya ora milih produk mung saka judhul katalog.
-
Nemtokake voltase sistem.
Konfirmasi voltase AC nominal lan apa aplikasi fase siji utawa telung fase. -
Etung utawa konfirmasi saiki desain.
Dirating saiki MCB kudu tumata karo mbukak sirkuit samesthine lan saiki allowable saka konduktor. -
Nemtokake calon arus hubung singkat.
Priksa saiki fault kasedhiya ing titik instalasi lan konfirmasi sing dipilih kapasitas bejat 6kA nyukupi. -
Evaluasi beban inrush.
Ngenali manawa sirkuit kasebut ngemot motor, trafo, peralatan kapasitif, sumber daya switching, utawa beban liyane sing ngasilake arus wiwitan sing signifikan. -
Pilih kurva trip sing cocog.
Pilih B, C, utawa D adhedhasar beban nyata lan syarat proteksi tinimbang mung milih pilihan sing paling umum. -
Pilih konfigurasi pole.
Konfirmasi manawa proyek mbutuhake 1P, 1P+N, 2P, 3P, 3P+N, utawa konfigurasi liyane sing didhukung dening seri produk. -
Verifikasi standar lan dokumentasi.
Nyuwun lembar data sing ditrapake, informasi tes, sertifikat, gambar dimensi, lan instruksi instalasi. -
Priksa kompatibilitas panel.
Verifikasi dimensi DIN-rail, susunan terminal, sawetara konduktor, aksesoris, lan papan instalasi kasedhiya.
- □ Dirating voltase dikonfirmasi
- □ Rated saiki dikonfirmasi
- □ Kapasitas breaking 6kA diverifikasi
- □ Kurva B/C/D dipilih miturut beban
- □ konfigurasi Pole dikonfirmasi
- □ Standar sing ditrapake dikonfirmasi
- □ Dimensi lan DIN-rel soyo tambah dicenthang
- □ Sertifikasi lan dokumentasi tes dijaluk
- □ Lingkungan operasi ditinjau
- □ Koordinasi karo perlindungan hulu/hilir dianggep
Kesalahan Pilihan Umum sing kudu Dihindari
Sanajan spesifikasi dhasar katon bener, sawetara kesalahan bisa nyebabake masalah sawise instalasi.
| Kesalahan | Potensi Masalah | Laku Luwih |
|---|---|---|
| Milih mung dening amperage | Parameter kritis liyane bisa uga ora cocog | Evaluasi voltase, kurva, kapasitas patah, kutub, lan standar bebarengan |
| Assuming saben breaker 6kA bisa diganti | Produk sing beda bisa uga duwe dimensi lan spesifikasi kinerja sing beda | Bandingake lembar data lengkap |
| Nggunakake kurva trip sing salah | Gangguan tripping utawa ora cocog karo aplikasi | Evaluasi inrush beban nyata |
| Nglirwakake potensial fault saiki | Kapasitas breaking bisa uga ora cukup | Verifikasi tingkat kesalahan ing titik instalasi |
| Ngadhepi koordinasi konduktor | Proteksi bisa uga ora cocog karo sistem kabel | Koordinat rating MCB kanthi kapasitas konduktor |
| Tuku tanpa dokumentasi | Persetujuan lan instalasi bisa dadi angel | Nyuwun dokumen teknis lan kepatuhan sadurunge tuku |
Koordinasi sing bener antarane arus sing dirating, kapasitas konduktor, karakteristik trip, lan tingkat kesalahan penting kanggo pilihan MCB sing dipercaya.
Napa Bisa Kanthi Produsen MCB sing Berpengalaman?
Kanggo pengadaan volume gedhe, proyek OEM, kemitraan distribusi, lan manufaktur panel listrik, kualitas produk mung siji pertimbangan. Para panuku uga butuh spesifikasi sing konsisten, produksi stabil, komunikasi teknis responsif, lan dokumentasi sing ndhukung persetujuan proyek.
Shanghai DaDa Electric Co., Ltd.bisa dianggep minangka mitra manufaktur kanggo pelanggan sing nggoleki solusi pemutus sirkuit miniatur lan produk perlindungan listrik voltase rendah sing gegandhengan. Kanggo para panuku B2B, evaluasi pemasok sing paling migunani kudu fokus ing informasi teknis sing bisa diukur tinimbang klaim marketing mung.
- Spesifikasi produk lan paramèter teknis sing cetha
- Ditetepake dirating saiki lan voltase kisaran
- Kasedhiya pilihan breaking-kapasitas
- Informasi trip-kurva kanggo macem-macem kahanan mbukak
- Gambar produk lan informasi instalasi
- Sertifikasi sing ditrapake lan dokumentasi kepatuhan
- Manufaktur stabil lan prosedur kontrol kualitas
- Komunikasi teknis kanggo syarat khusus proyek
- Dhukungan OEM / ODM yen ana
Kanggo importir lan distributor listrik, faktor kasebut bisa dadi penting banget nalika produk kudu digabungake menyang sistem distribusi sing beda utawa didol ing pirang-pirang pasar.
Pitakonan sing Sering Ditakoni
6kA nuduhake kapasitas break-circuit sing dirating miturut kahanan tes sing ditrapake. Iki nuduhake 6.000 ampere lan ora kena bingung karo arus dirating normal MCB.
No. Kesesuaian gumantung marang calon arus hubung singkat, voltase sistem, arus sing dirating, karakteristik trip, konfigurasi kutub, kondisi instalasi, lan peraturan sing ditrapake. Saiki fault kasedhiya kudu dicenthang sadurunge milih breaker.
Kaloro nomer kasebut nggambarake paramèter sing beda. 6kA minangka rating kapasitas rusak, dene 6A minangka nilai saiki. A breaker duweni potensi duwe 6A dirating saiki lan 6kA kapasitas bejat.
Padha ngenali karakteristik tripping Magnetik cepet beda. Ing IEC 60898-1, B umume digandhengake karo kira-kira 3-5 kali nilai arus, C kanthi kira-kira 5-10 kali, lan D kanthi kira-kira 10-20 kali.
Motor bisa duwe arus wiwitan sing substansial, saengga karakteristik C utawa D bisa uga cocog gumantung saka motor lan sirkuit. Pilihan pungkasan kudu nimbang arus wiwitan, arus kesalahan, impedansi kabel, lan koordinasi karo piranti protèktif liyane.
Ora otomatis. Yen arus short-circuit prospektif ngluwihi kapasitas breaker sing dirating, piranti 6kA bisa uga ora cocog. Pemutus kudu dipilih miturut tingkat kesalahan lan syarat instalasi sing ditrapake.
Para panuku biasane njaluk lembar data sing rinci, spesifikasi teknis, gambar dimensi, instruksi instalasi, dokumen tes utawa sertifikasi sing ditrapake, lan standar produk sing relevan. Persyaratan khusus proyek mbutuhake dokumentasi tambahan.
Konsistensi ing antarane batch produksi, traceability, dokumentasi teknis, kontrol kualitas, kemampuan pangiriman, lan dhukungan teknis sawise-sales bisa mengaruhi total biaya lan linuwih proyek listrik B2B.
Gawe Solusi Perlindhungan Sirkuit sing Luwih Bisa Dipercaya
Milih aPemutus Sirkuit Miniatur AC 6kAkudu miwiti karo kahanan electrical saka aplikasi tinimbang label produk piyambak. Arus sing dirating, kapasitas rusak, kurva trip, voltase, konfigurasi kutub, lingkungan instalasi, lan dokumentasi teknis kabeh nyumbang kanggo solusi perlindungan sing bisa dipercaya.
Yen sampeyan nggunakake MCB kanggo proyek distribusi listrik, panel kontrol, bangunan komersial, aplikasi omah, utawa distribusi grosir,Shanghai DaDa Electric Co., Ltd.bisa mbantu sampeyan ngevaluasi spesifikasi produk sing cocog miturut syarat proyek sampeyan.
