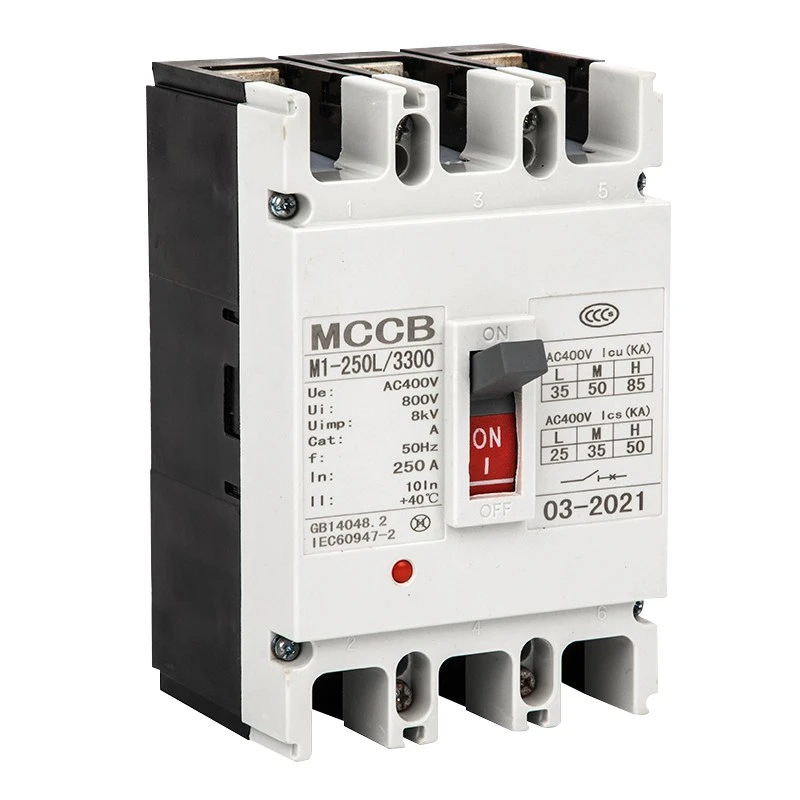

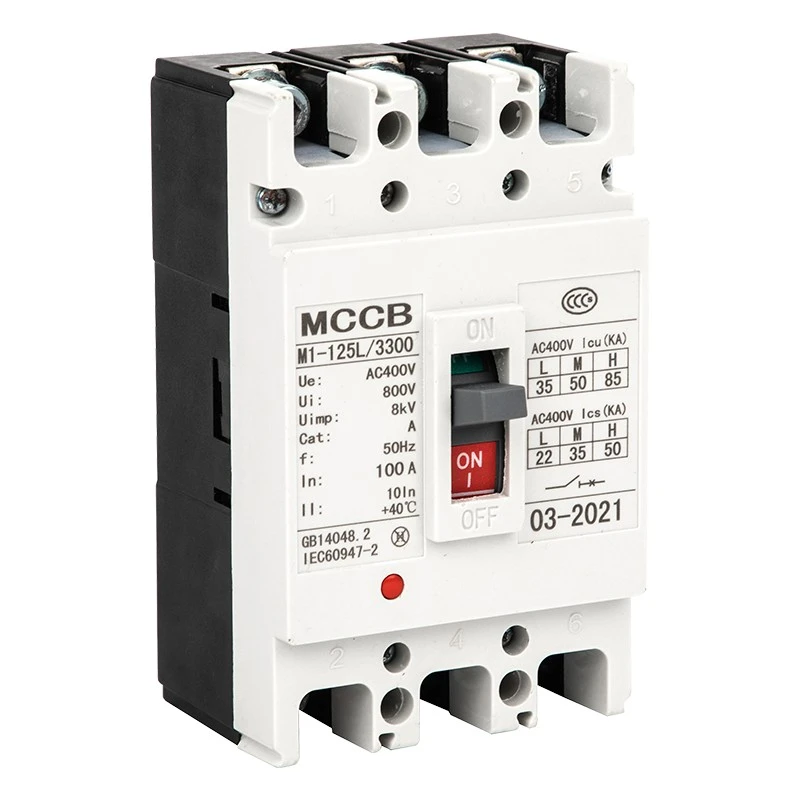

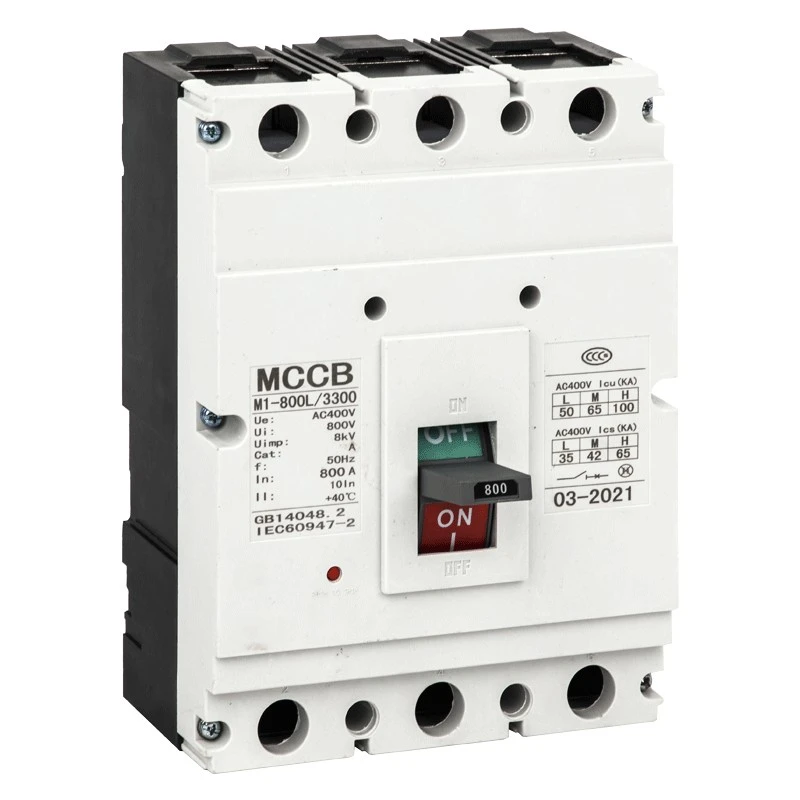

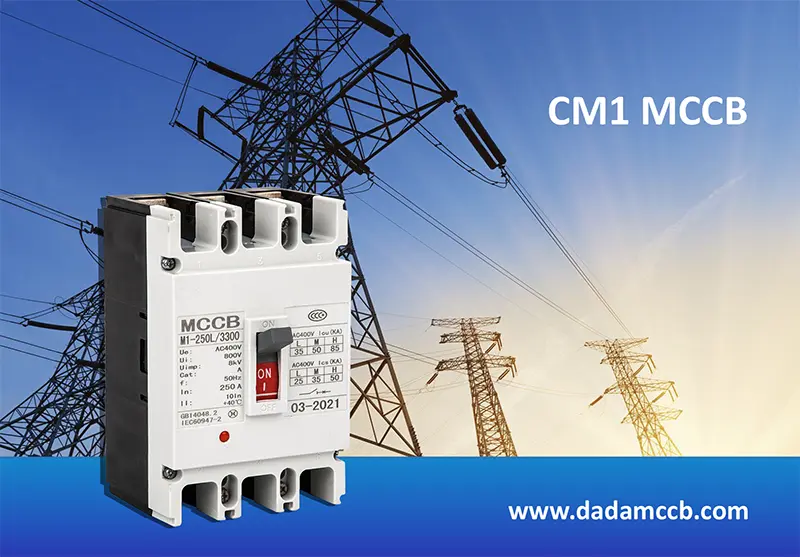

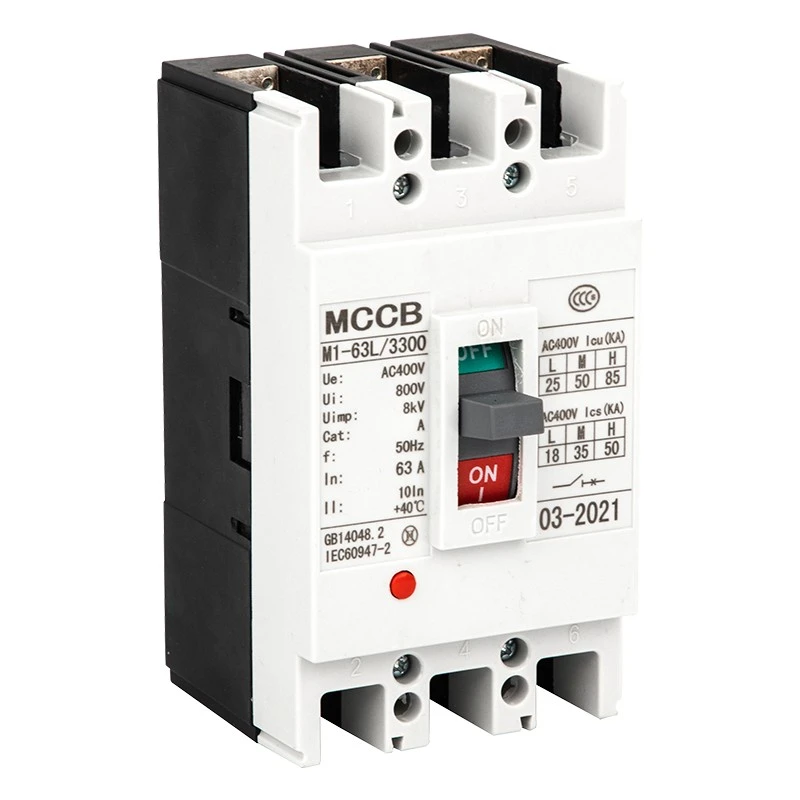

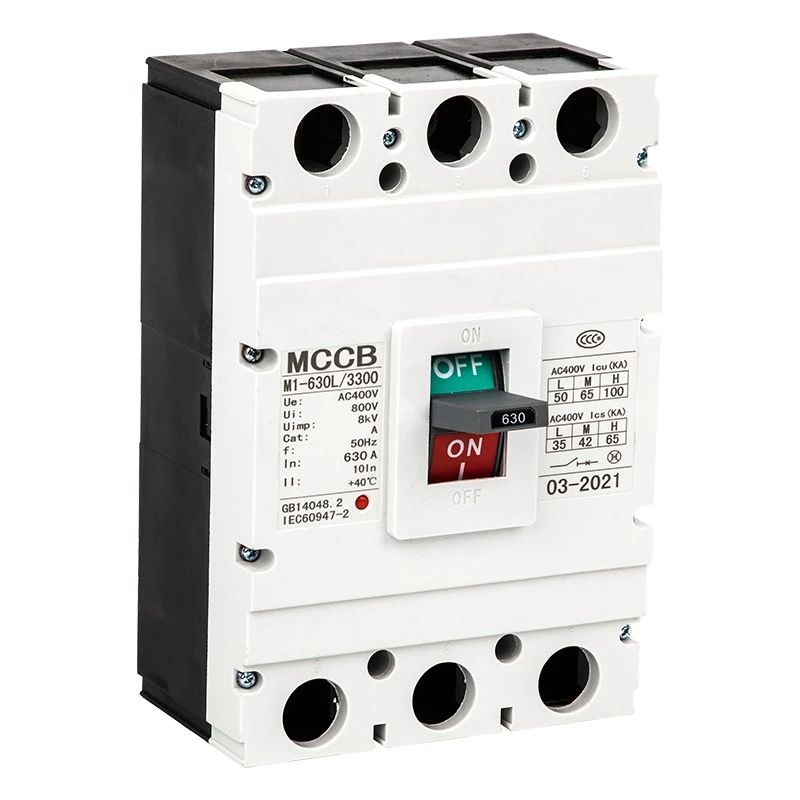

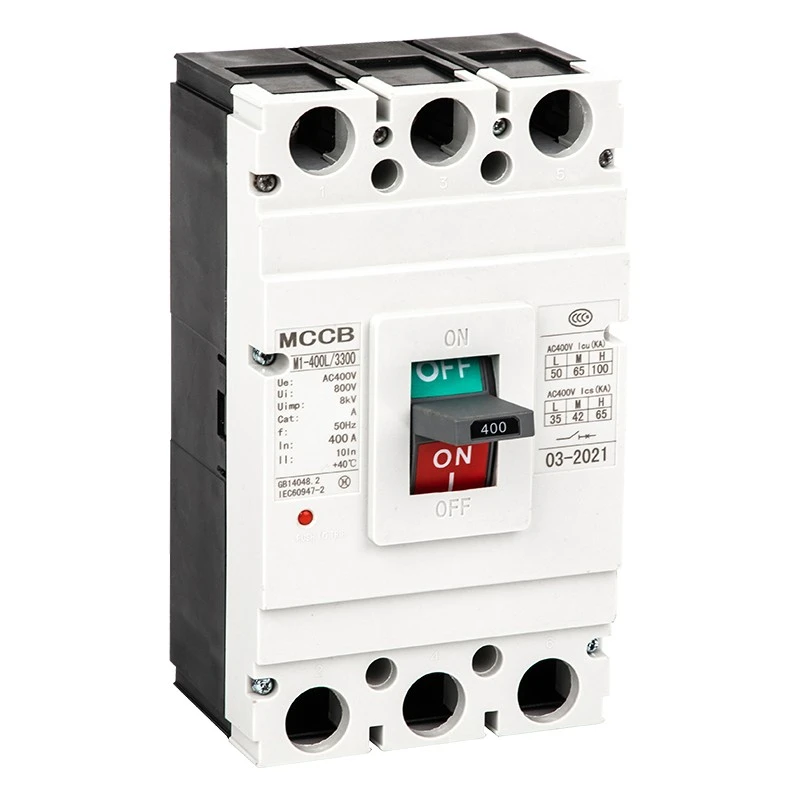

CM1 Molded Case Circuit Breaker
Model:DAM2 (CM1) Series
CDADA CM1 Moulded Case Circuit Breaker (MCCB) iki dibangun kanggo pengadaan akeh, kanthi sertifikasi IEC60947-2 lan kinerja stabil kanggo sistem tenaga industri. CM1 MCCB nggunakake struktur kekuatan dhuwur lan mekanisme tripping dipercaya, gampang kanggo nginstal lan njaga. Iki nggabungake proteksi cerdas kanthi desain sing tahan lama, njamin umur layanan sing dawa ing distribusi daya lan aplikasi industri sing abot.
Seri DAM2 (CM1) CM1 Molded Case Circuit Breaker iki minangka piranti perlindungan voltase rendah kinerja dhuwur sing diprodhuksi dening Shanghai DADA Electric Co., Ltd., produsen lan pemasok sing dipercaya ing China. Kanthi voltase insulasi sing dirating nganti 800V, voltase kerja sing dirating 400V / 690V, lan saiki dirating saka 63A nganti 1600A, digunakake kanthi akeh kanggo distribusi daya, proteksi sirkuit, kontrol motor lan saklar sing jarang.
Seri iki ndhukung instalasi vertikal lan horisontal, tundhuk karo standar IEC60947-2, lan menehi kakehan lengkap, short-circuit lan kurang voltase pangayoman kanggo peralatan daya.
Fitur produk
★ Rated voltase jampel: 800V; Tegangan kerja: 400V/690V
★ sawetara saiki: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ Kapasitas breaking: L standar, M medium, H dhuwur bejat jinis
★ Mode release dual termal-magnetik & elektromagnetik
★ Instalasi vertikal / horisontal, cocok kanggo nggunakake isolasi
★ Wide sawetara suhu sekitar: -5 ℃ ~ + 40 ℃
★ Ketinggian ≤2000m, tingkat polusi 3
Aplikasi
CDADA CM1 Molded Case Circuit Breaker digunakake digunakake ing sistem distribusi tenaga industri lan sipil, kalebu pabrik, bangunan, pusat data, pembangkit listrik, infrastruktur, peralatan mekanik, lan lemari distribusi tenaga. Uga digunakake kanggo proteksi motor, konversi sirkuit, lan sumber daya sing aman ing konstruksi, metalurgi, petrokimia lan industri liyane.
Parameter teknis
★ Standar: IEC60947-2, GB14048.2
★ Frekuensi: AC 50Hz/60Hz
★ Kutub: 1P, 2P, 3P, 4P
★ Rilis: Thermal-magnetic (dobel), elektromagnetik (seketika)
★ Setelan cepet: Jinis distribusi 10In±20%; Tipe Motor 12In±20%
★ Instalasi: Wiring ngarep, wiring mburi, jinis plug-in
★ Operasi: Manual, mekanisme operasi listrik
|
Model |
Pole |
Rated saiki (A) |
Dirating operasi voltase (V) |
Dirating isolasi voltase (V) |
Kapasitas putus hubung singkat (Icu) |
Flashover kadohan (mm) |
||
|
Tes voltase (V) |
Icu (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3,4 |
50 |
35 |
|||||
|
DAM2L-100 |
3,4 |
16, 20, 25, 32, 40 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2,3,4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3,4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2,3,4 |
20 |
10 |
|||||
|
DAM2L-225 |
3,4 |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2,3,4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3,4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2,3,4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350,400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3,4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3,4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400,500,630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3,4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3,4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
Ukuran Outline & Instalasi
MCCB CM1 kita nyedhiyakake data ukuran lengkap kanggo model 63A–1600A, kalebu kabel ngarep, kabel mburi lan jinis plug-in. ukuran pigura beda (63/100/225/400/630/800/1250/1600) wis cocog H, H1, H2 dimensi kanggo instalasi kabinet standar. Dhuwur mekanisme operasi manual lan listrik uga standar supaya gampang dipasang.
Aksesoris & Fungsi
Aksesoris Internal
★ release Shunt: 70%–110% voltase dirating kanggo tripping dipercaya
★ release kurang voltase: 35%–70% voltase drop kanggo pangayoman otomatis
★ Kontak bantu & kontak weker: Umpan balik sinyal lan weker kesalahan
★ Pre-paid meter release khusus: Tundha tripping 0.5-2s
Aksesoris njaba
★ Mekanisme operasi manual
★ Electric (motor) mekanisme operasi
★ separator Phase, soyo tambah ngawut-awut, busbars kit

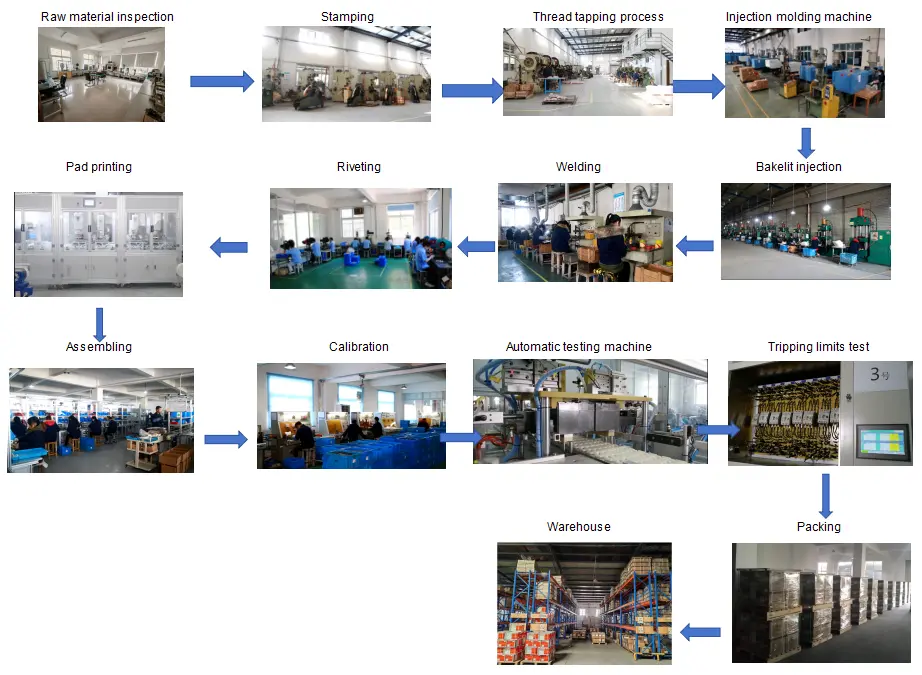

Alur Kontrol Kualitas
Inspeksi bahan mentah → Proses produksi → Jalur perakitan → Tes karakteristik trip → Tes kenaikan suhu → Tes sirkuit cendhak → Tes penuaan → Penampilan & dimensi → Kemasan → Pemeriksaan pungkasan sadurunge dikirim

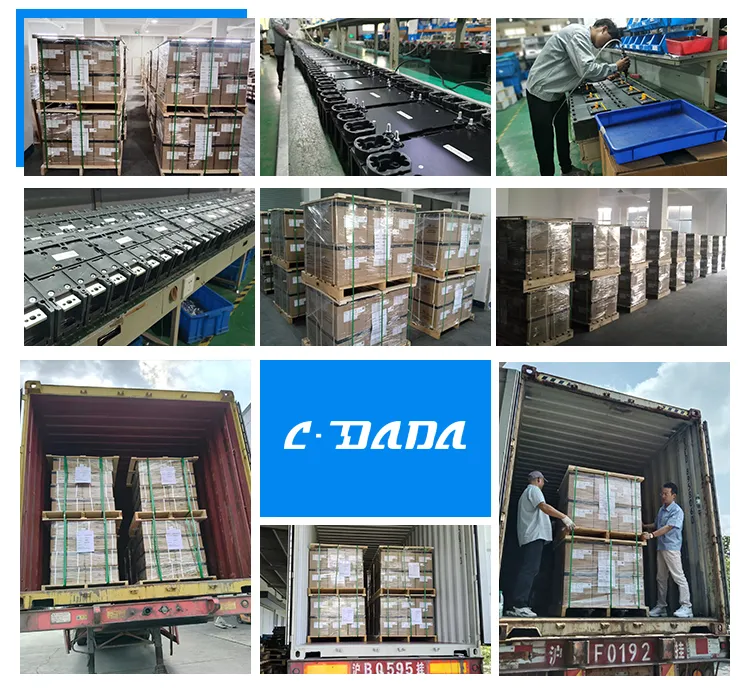

Packing & Pengiriman
★ karton ekspor standar + pallet kayu kanggo transportasi aman
★ Label: model, saiki, kutub, jumlah, sertifikat
★ Cocog kanggo segara, udara lan logistik darat

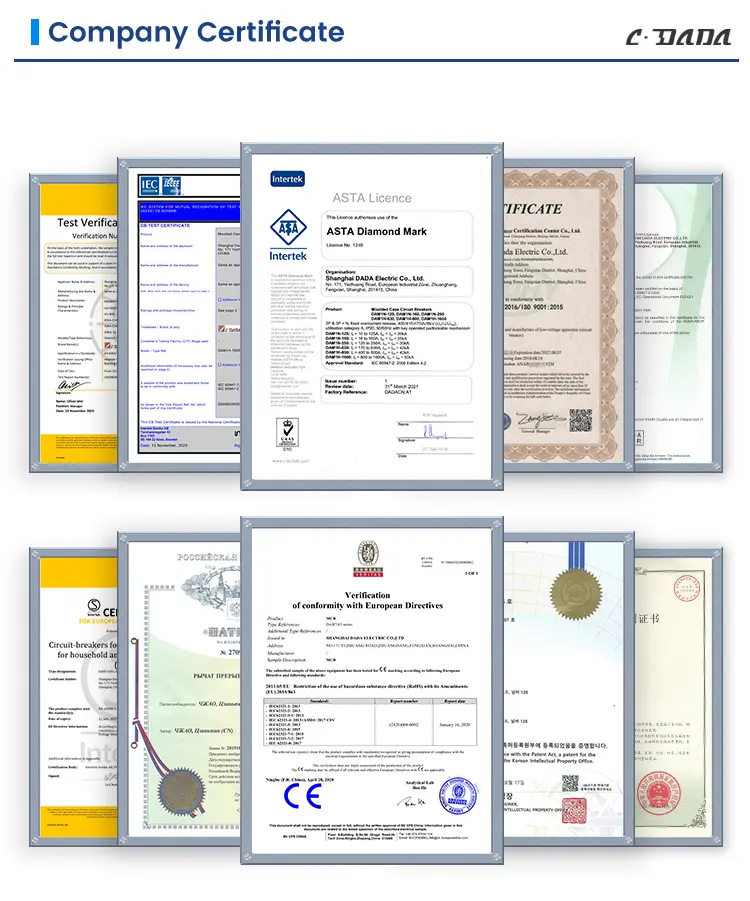

Sertifikasi
IEC60947-2, GB14048.2, CE, CB, ROHS lan persetujuan internasional liyane.

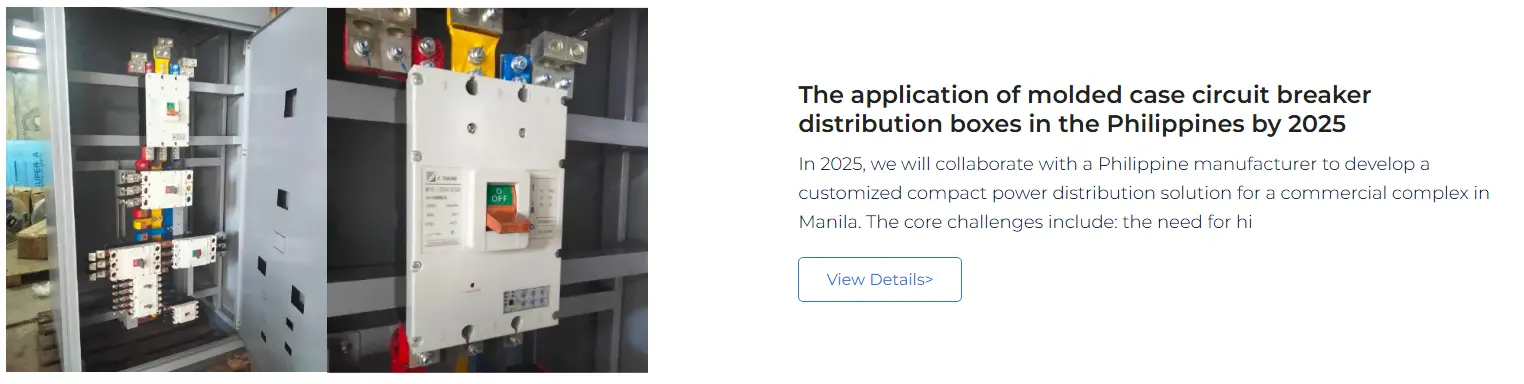

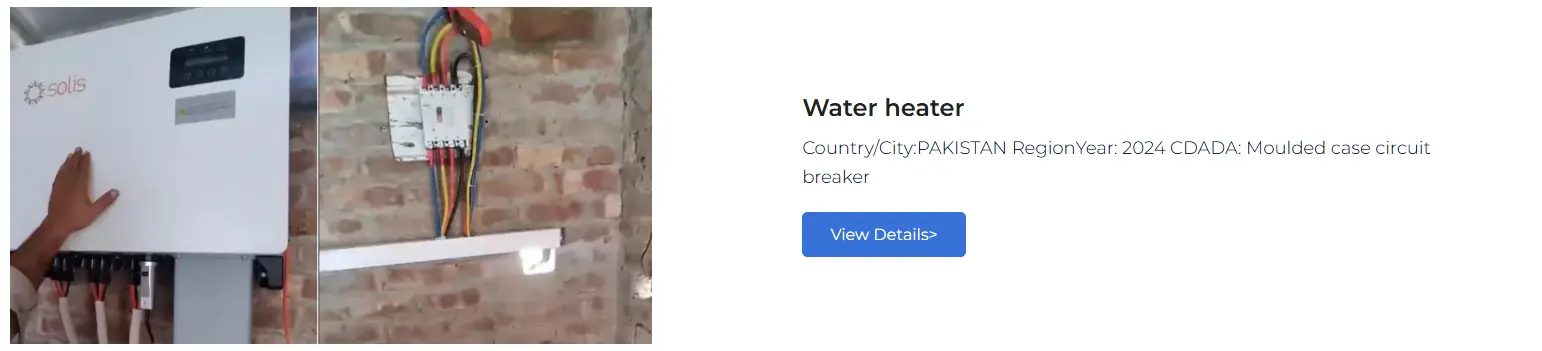

Kasus Kerjasama Pelanggan
Seri CDADA DAM2 MCCB wis diwenehake kanggo pelanggan global, kalebu integrator sistem distribusi daya, manufaktur peralatan industri, pabrik switchgear, kontraktor konstruksi lan merek OEM ing Eropa, Asia Tenggara, Timur Tengah, Afrika lan Amerika Selatan. Kita nyedhiyakake pasokan akeh sing stabil lan solusi sing disesuaikan kanggo mitra jangka panjang.
