MCCB karo Leakage Protection

Ningkatake safety listrik ngluwihi kakehan lan pangayoman short-circuit karo CDADA DAM1L Series MCCB karo Leakage Protection pemutus sirkuit kasus cetakan terpadu karo dibangun ing residual saiki (RCD/ELCB) fungsi. Dirancang dening produsen profesional Shanghai DADA Electric CO., LTD kanggo standar internasional, MCCB 4P bocor iki nggabungke distribusi daya-kinerja dhuwur karo urip- lan geni deteksi fault lemah.

Dirating saka 10A nganti 500A ing 400V / 415V, nawakake saiki operasi ampas luwes (30mA–1000mA) lan wektu tundha opsional-mbisakake pangayoman selaras kanggo safety pribadi (≤30mA) utawa Nyegah geni (100mA–500mA+). Kanthi elektronik multi-phase powered, iku tetep operasional sanajan siji phase gagal utawa voltase mudhun kanggo 50V, mesthekake linuwih unmatched ing infrastruktur kritis kaya trowongan, dhuwur-munggah, hub transportasi, lan pabrik industri.

Spesifikasi Utama

Model: DAM1L Series – Earth Leakage MCCB (MCCB-tipe CBR)

Kutub: 4P (standar; 3P kasedhiya ing panyuwunan)

Dirating Saiki (Ing): 10A - 500A

Tegangan Rated: 400V / 415V AC, 50Hz

Tegangan Isolasi (Ui): 400V (≤160A), 690V (>250A)

Setelan Arus Sisa (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Penyesuaian: Penyesuaian I△n lan wektu perjalanan ing situs (seketika utawa telat)

Tipe Kapasitas Breaking:

Tipe B: Dasar (Inm <100A)

Tipe S: Standar

Tipe H: High breaking (>160A)

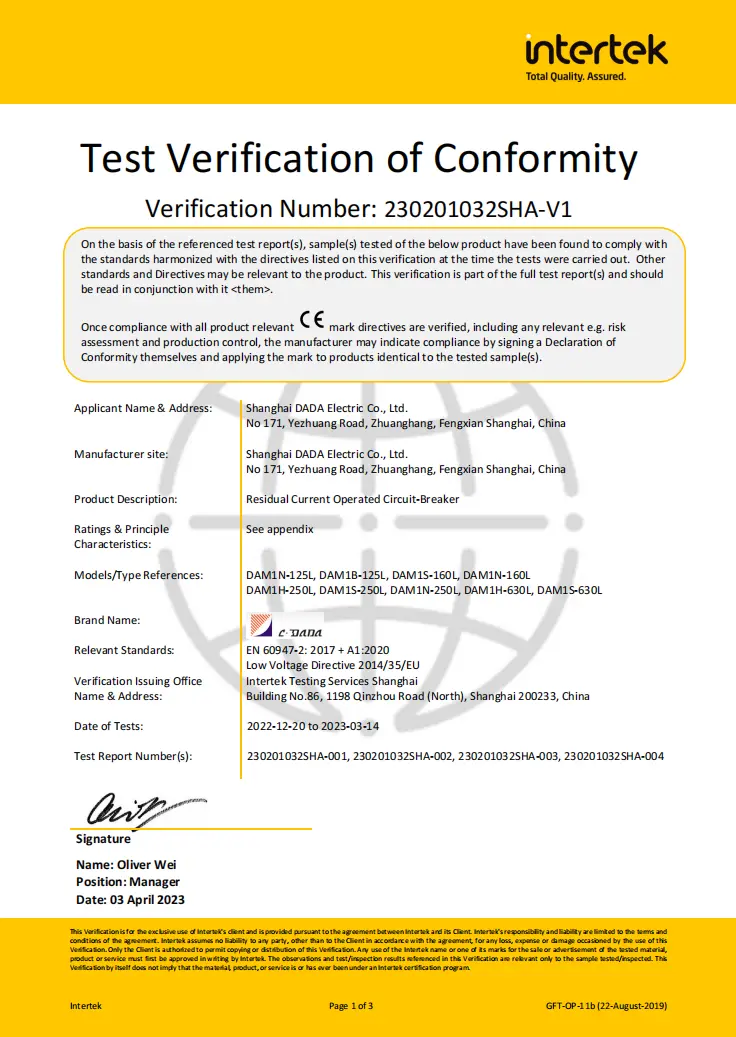

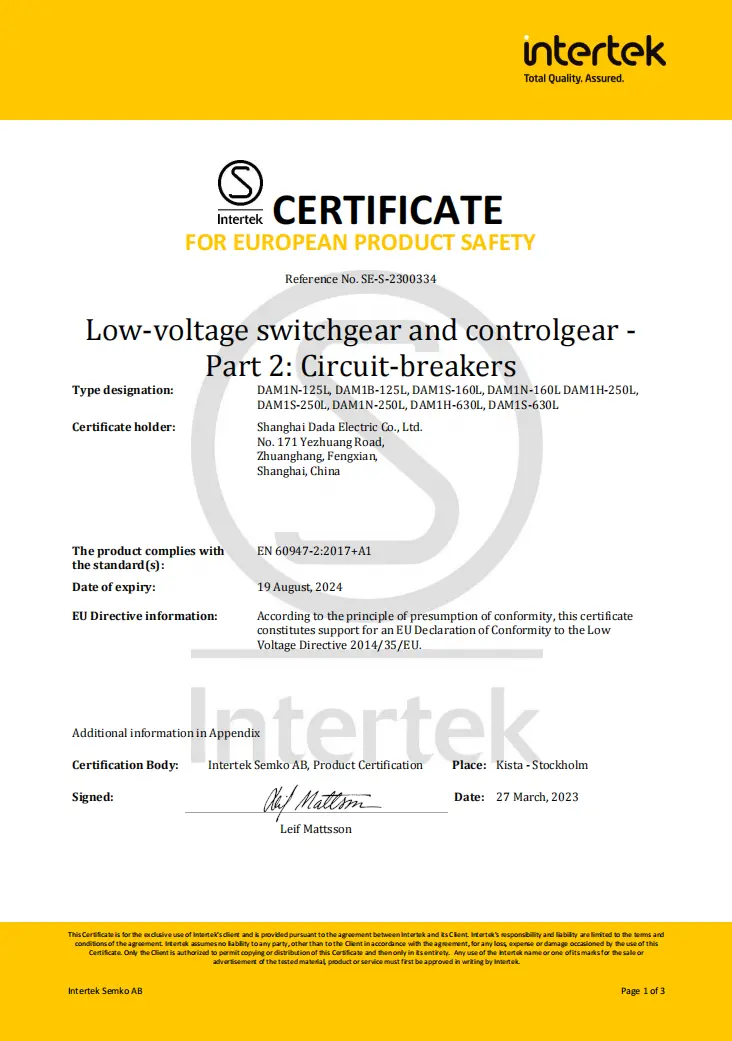

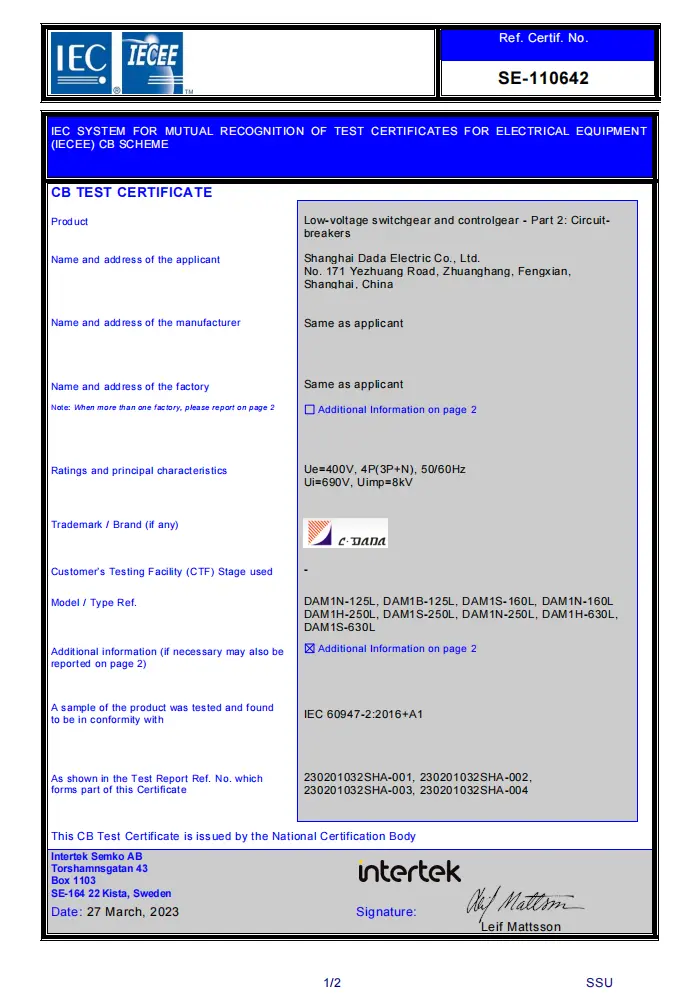

Sertifikasi: CE, CB, SEMKO

Fitur utama:

★ Multi-phase powered sirkuit RCD → dianggo mudhun kanggo 50V

★ Pisah utama & arcing kontak

★ Tombol tes push-to-trip

★ Setelan magnet sing bisa diatur (0.8–1.0×In)

★ Kemampuan anti-gangguan EMI / RFI sing kuat

★ Range aksesoris lengkap: trip shunt, kontak tambahan / weker, gagang puteran

Lembar data teknis

Pemutus Sirkuit Kebocoran Bumi (ELCB)

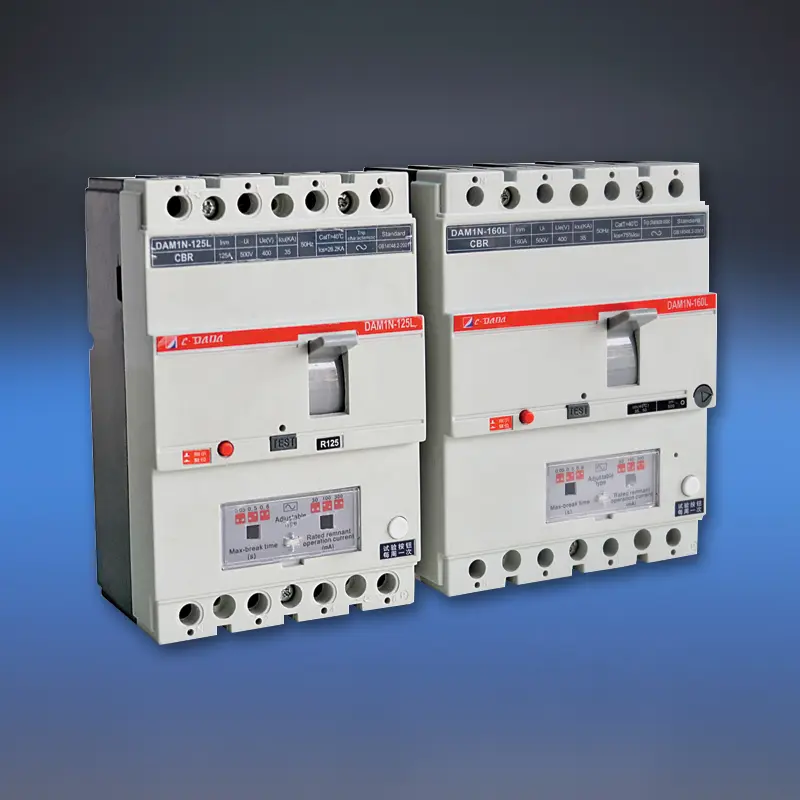

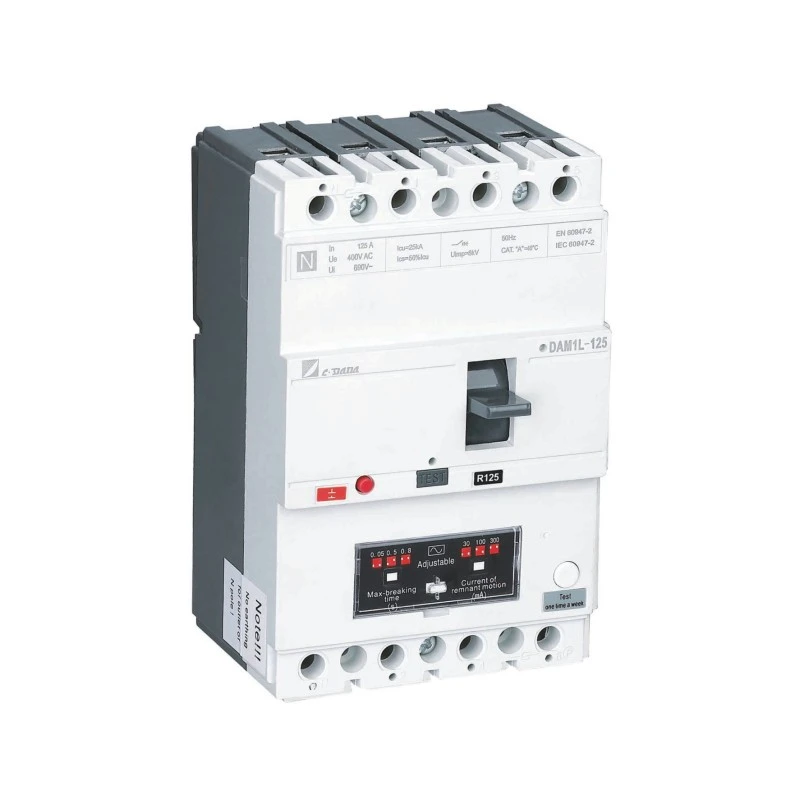

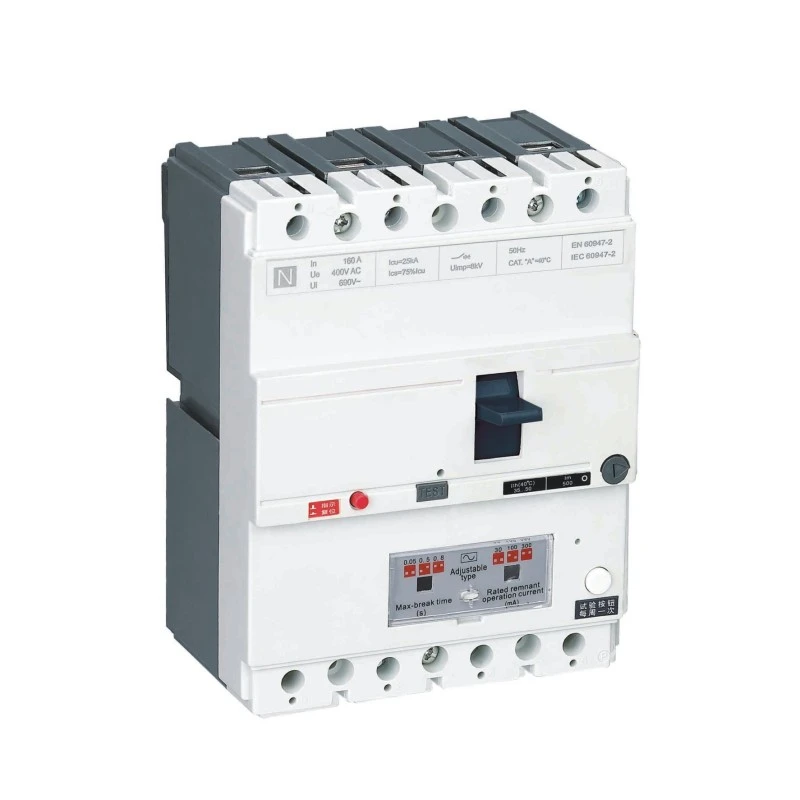

Model			DAM1-125L			DAM1-160L
Kode Kapasitas Breaking			B	N	S	B	N	S
Dirating saiki ukuran pigura- Inm (A)			125A			160A
Dirating Saiki-In (40,50 utawa 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Jumlah Pole			4P			4P
Icu (KA)			25	35	50	25	35	50
IC (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(puncak)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Ambang arus sisa (mA)			100-300-500			100-300-500
Wektu tundha (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Sifat Dielektrik (V)			2500			3000
jarak lonisasi (mm)			≤30/0			≤30/0
Ketabahan	Total Siklus		8000			8000
	Urip Listrik		1000			1000
	Urip Mekanik		7000			7000
Kategori (EN 60947-2/IEC 60947-2)	Sirkuit utama		A/0			A/0
	Sirkuit bantu		AC-15			AC-15
Ing Release Tegangan			√			√
Rilis Shunt			√			√
Kontak Bantu			√			√
Kontak Alarm			√			√
Kontak Auxiliary lan Kontak Weker			√			√
Nangani Mekanisme Operasi			√			√
Mekanisme Operasi Listrik			√			√
tutup terminal			√			√
Pemisah fase			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Bobot	Versi tetep 3P/4P		-			-
	Plug-in versi 3P/4P		-			-
	Gambar metu versi 3P/4P		-			-

Napa Pilih CDADA MCCB kanthi Proteksi Kebocoran?

★ Safety Integrated Bener

Ora kaya modul RCD tambahan, DAM1L duwe proteksi bocor sing wis dikalibrasi pabrik - njamin koordinasi sing sampurna lan ngilangi masalah kompatibilitas.

★ Multi-Phase Power kanggo RCD Circuit

RCDs awal gagal yen siji phase ilang. Desain CDADA nggunakake kabeh fase kanggo nguwasani elektronik proteksi, supaya tetep bisa digunakake sanajan fase mundhut utawa undervoltage abot.

★ Gol Proteksi Dual ing Siji Piranti

◆ 30mA: Meet syarat IEC kanggo pangayoman kejut pribadi

◆ 100mA–1000mA: Nyegah kebakaran degradasi insulasi saka kesalahan lemah cilik lan terus-terusan

★ Lapangan-Adjustable kanggo Kahanan Nyata-Donya

Sensitivitas sing apik lan wektu tundha kanggo ngindhari gangguan ing lingkungan sing teles (contone, cuci mobil, peternakan) nalika njaga keamanan.

★ Reliabilitas Kelas Industri

Kapasitas mecah dhuwur (jinis-H), pamisahan busur sing kuat, lan proteksi terminal IP20+ nggawe cocok kanggo setelan komersial lan industri sing atos.

★ Kepatuhan Global, Nilai Lokal

Certified for Europe (CE/CB), Nordic countries (SEMKO)—becik kanggo proyek ekspor—karo rega kompetitif saka pabrikan Cina sing dipercaya.

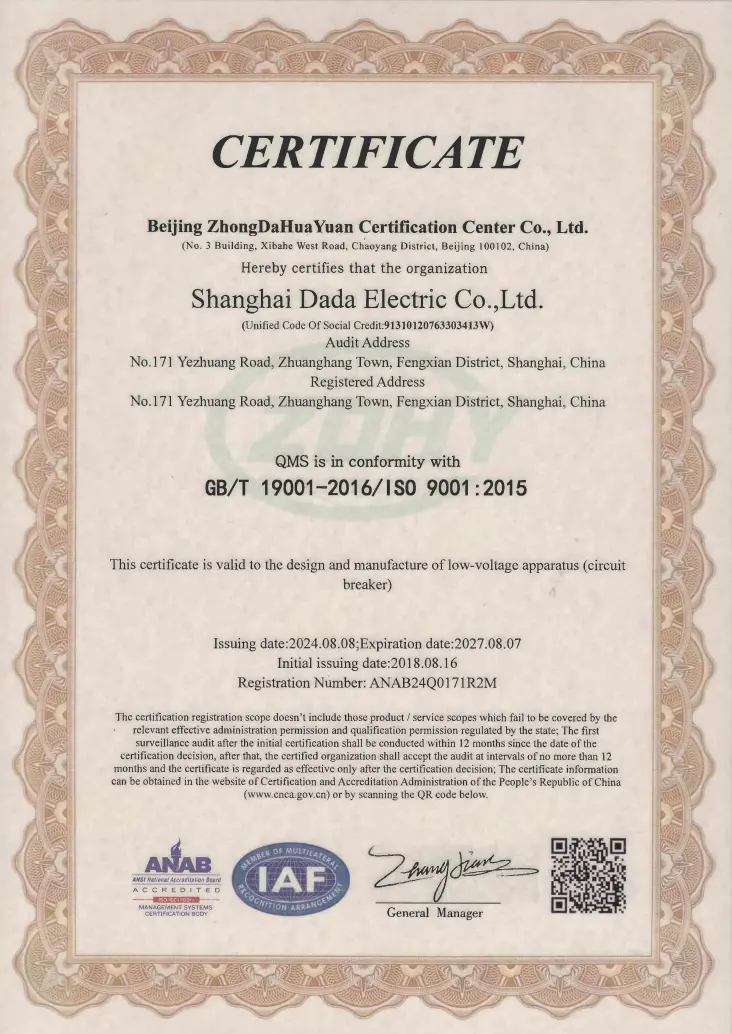

★ Fasilitas manufaktur kita disertifikasi miturut Sistem Manajemen Mutu ISO9001:2015.

Aplikasi Khas

Residential High-Rise: Penghasil utama utawa panel lantai (300mA kanggo nyuda resiko kebakaran)

Tunnel & Subway: Infrastruktur kritis sing mbutuhake deteksi bocor sing ora aman

Rumah Sakit & Sekolah: Proteksi 30mA ing wilayah udan (lab, kamar mandi)

Pabrik Industri: Feeder motor kanthi ngawasi kesalahan lemah

Situs Konstruksi: Distribusi daya sementara kanthi proteksi personel

FAQ

Q1: Apa prabédan antarane MCCB standar lan MCCB karo pangayoman bocor?

A1: A MCCB standar mung nglindhungi saka kakehan lan short circuits. DAM1L nambahake deteksi arus residual (bocor bumi) - tripping nalika arus bocor menyang lemah (contone, liwat wong utawa insulasi sing rusak), nyegah kejut listrik utawa geni.

Q2: Aku bisa nggunakake 100A MCCB RCD kanggo pangayoman pribadi?

A2: Mung yen disetel kanggo 30mA. Dirating saiki (100A) nemtokake kapasitas mbukak; setelan ampas (I△n) nemtokake fungsi safety. Kanggo proteksi kejut, I△n kudu ≤30mA, preduli saka In.

Q3: Napa sirkuit RCD mbutuhake daya multi-phase?

A3: Yen didhukung mung siji fase, kegagalan fase siji bakal mateni proteksi bocor. Desain multi-phase CDADA njamin RCD tetep aktif sanajan mundhut phase utawa voltase kurang (mudhun kanggo 50V) -kritis kanggo lampahing safety.

Q4: Apa MCCB bocor 4P cocok kanggo sistem TT utawa TN-S?

A4: Ya-iku dirancang kanggo sistem TT, TN-S, lan IT. Desain 4P ngilangi kabeh fase lan netral, penting kanggo sistem TT sing netral ora bisa dipercaya ing hulu.

Q5: Napa milih CDADA tinimbang kombinasi RCD + MCCB modular?

A5: CDADA DAM1L nawakake:

● Tapak cilik (terpadu vs. rong piranti)

● Koordinasi dijamin (ora ana risiko mismatch)

● Biaya murah & kerumitan kabel

● Keandalan sing luwih dhuwur (unit sing disegel siji)

● Penyesuaian ing situs ora bisa ditindakake kanthi RCD sensitivitas tetep
