AnMCCB kanthi proteksi bocornggabungke conventional nyetak kasus circuit breaker fungsi karo pangayoman ampas saiki ing siji solusi tumata. Kanggo bangunan komersial, fasilitas industri, manufaktur peralatan lan kontraktor listrik, iki bisa ngatasi tantangan umum: nglindhungi sirkuit daya saka kakehan lan sirkuit cendhak nalika uga ndeteksi arus bocor sing mbebayani.
Tombol ora mung milih breaker karo fungsi liyane. Piranti kasebut kudu cocog karo voltase sistem, arus sing dirating, kahanan sirkuit cendhak, konfigurasi kutub, setelan arus bocor, lingkungan instalasi lan syarat koordinasi. Pandhuan iki nerangake cara kerjane teknologi, masalah apa sing ditangani, lan apa sing kudu diverifikasi para panuku sadurunge nemtokake MCCB kanthi proteksi bocor.
Daftar Isi
- 1. Apa MCCB karo Proteksi Bocor?
- 2. Kepiye Cara Proteksi Kebocoran?
- 3. Masalah Listrik Apa sing Bisa Diatasi?
- 4. Napa Gabung MCCB lan Proteksi Bocor?
- 5. Where Is MCCB karo Proteksi Bocor Digunakake?
- 6. Apa sing kudu dipriksa para panuku sadurunge milih?
- 7. Parameter Kunci Dijelasake
- 8. MCCB karo Proteksi bocor vs Piranti Proteksi Kapisah
- 9. Instalasi lan Pertimbangan Maintenance
- 10. Shanghai DaDa Electric Co., Ltd. lan Solusi Proteksi Bocor
- 11. Pitakonan sing Sering Ditakoni
- 12. Kesimpulan
1. Apa MCCB karo Proteksi Bocor?
Pemutus sirkuit kasus cetakan, sing umum disebut MCCB, dirancang kanggo nglindhungi sirkuit listrik voltase sithik saka kahanan kayata kakehan lan sirkuit cendhak. Ora kaya saklar protèktif dhasar, MCCB bisa dipilih ing macem-macem peringkat saiki lan kapasitas interrupting, saéngga cocog kanggo sistem distribusi komersial lan industri.
AnMCCB kanthi proteksi bocornambahake deteksi bocor saiki utawa bumi residual kanggo fungsi perlindungan konvensional kasebut. Nalika arus bocor ora normal dideteksi lan tekan tingkat operasi sing dikonfigurasi, mekanisme proteksi bisa miwiti lelungan lan medhot sirkuit sing kena pengaruh.
Kombinasi iki utamané migunani nalika desainer electrical pengin sawetara lapisan pangayoman tanpa nggawe susunan panel rasah rumit. Produk komersial kasedhiya minangka solusi MCCB-plus-residual-saiki terpadu utawa minangka MCCBs digabungake karo modul saiki ampas kompatibel. IEC 60947-2 kalebu syarat kanggo pemutus sirkuit sing ngemot proteksi arus residual, dene manufaktur bisa menehi konfigurasi lan kisaran pangaturan sing beda.
2. Kepiye Cara Proteksi Kebocoran?
Ing sirkuit listrik sing sehat, arus sing mili liwat konduktor sing metu kudu cocog karo arus sing bali liwat sirkuit kasebut. Kondisi bocor kedadeyan nalika bagean arus njupuk dalan sing ora disengaja, kayata rusak insulasi, peralatan sing disambungake utawa wong sing ngubungi bagean sing duwe energi.
Proteksi bocor ngawasi arus sisa sing ana gandhengane karo ketidakseimbangan iki. Yen arus ampas sing diukur ngluwihi batesan operasi sing dikonfigurasi piranti, sistem proteksi ngirim sinyal trip menyang mekanisme MCCB.
Gumantung ing desain produk, pangayoman bocor bisa nyedhiyani luwes sisa operasi saiki, wektu tundha, fungsi test, weker indikasi utawa fungsi ngawasi liyane. Produk proteksi bocor MCCB komersial nuduhake manawa setelan sensitivitas lan wektu tundha bisa beda-beda sacara signifikan miturut aplikasi sing dituju.
Napa Iki Beda karo Proteksi Kakehan?
Proteksi kakehan lan proteksi bocor nanggapi macem-macem masalah. Sirkuit kakehan bisa narik arus sing gedhe banget amarga kakehan beban sing disambungake utawa amarga peralatan beroperasi ngluwihi kapasitas sing dituju. A fault bocor, Nanging, uneg-uneg saiki oncat saka dalan konduktif dimaksudaké.
Mula, mung nambah kemampuan proteksi kakehan ora kanthi otomatis menehi proteksi bocor sing cocog. Loro fungsi kasebut kudu dianggep kanthi kapisah nalika ngrancang sistem distribusi listrik.
3. Masalah Listrik Apa sing Bisa Diatasi?
Peralatan listrik sing digunakake ing pabrik, bangunan komersial lan proyek infrastruktur bisa digunakake kanggo wektu sing suwe ing kahanan sing nuntut. Kelembapan, bledug, penuaan insulasi, karusakan mekanis, kesalahan instalasi lan kerusakan peralatan bisa nyebabake dalan saiki sing ora normal.
Insulasi sing rusak utawa tuwa bisa nggawe jalur arus sing ora dikarepake sing bisa uga ora kaya sirkuit cendhak konvensional.
Perlindhungan arus sisa bisa mbantu ndeteksi kahanan bocor sing mbutuhake pedhot sirkuit kanthi cepet.
Nggabungke fungsi pangayoman bisa menakake noto dibandhingake karo nggunakake sawetara komponen sawijining.
Tingkat proteksi nyata gumantung saka sistem listrik lengkap, konfigurasi piranti lan kahanan instalasi. Mulane MCCB kanthi proteksi bocor kudu dianggep minangka salah siji bagéan saka skema proteksi sing dirancang kanthi bener tinimbang minangka solusi universal kanggo saben bebaya listrik.
4. Napa Gabung MCCB lan Proteksi Bocor?
Kanggo akeh proyek listrik, daya tarik utama yaiku kemampuan kanggo ngatasi sawetara syarat proteksi ing susunan piranti sing terkoordinasi. Iki bisa dadi terkenal ing ngendi papan panel, wektu instalasi lan koordinasi sistem penting.
1. Multiple Fungsi Proteksi
Piranti sing dikonfigurasi kanthi bener bisa nyedhiyakake proteksi kakehan, short-circuit lan sisa-saiki ing arsitektur proteksi sing padha. Iki nggampangake kanggo engineers netepake strategi pangayoman ditetepake kanggo feeder utawa sirkuit distribusi.
2. Desain Panel Luwih Efisien
Komponen proteksi sing terintegrasi utawa sing cocog bisa nyuda kabutuhan piranti, kabel lan pemasangan sing kapisah. Produsen MCCB sing dilindhungi sisa-saiki khusus nyorot instalasi kompak lan nyuda syarat komponen minangka kaluwihan praktis.
3. pangayoman luwes
Sawetara produk nyedhiyakake ambang saiki ampas sing bisa diatur lan wektu tundha. Iki ngidini pengaturan proteksi bisa diadaptasi menyang sirkuit sing beda-beda tinimbang ngandelake siji setelan tetep kanggo saben aplikasi.
4. Perencanaan Sistem sing luwih gampang
Yen kakehan, sirkuit cendhak lan syarat bocor dianggep bebarengan, insinyur bisa ngevaluasi strategi perlindungan lengkap tinimbang milih komponen individu kanthi mandiri.
5. Where Is MCCB karo Proteksi Bocor Digunakake?
Aplikasi sing cocog gumantung saka desain listrik, syarat lokal lan spesifikasi produk. Area aplikasi khas kalebu:
- Papan distribusi bangunan komersial
- Sistem distribusi tenaga industri
- Peralatan produksi pabrik
- Feeder motor lan mesin
- Bengkel lan fasilitas manufaktur
- Instalasi infrastruktur lan sarana
- Peralatan listrik sing mbutuhake pemantauan bocor bumi
- Sistem distribusi ing ngendi papan panel diwatesi
- Proyek sing mbutuhake kakehan terkoordinasi, sirkuit cendhak lan proteksi arus sisa
MCCBs digunakake digunakake ing distribusi industri lan komersial amarga ratings saiki lan kapabilitas interrupting bisa nutupi aplikasi ngluwihi sawetara khas saka cabang-circuit breakers cilik.
6. Apa sing kudu dipriksa para panuku sadurunge milih?
Milih MCCB kanthi proteksi bocor adhedhasar mung amperage sing dirating bisa nggawe masalah nalika instalasi. Para panuku kudu menehi informasi sistem sing cukup menyang pabrikan utawa insinyur listrik sadurunge konfirmasi model.
- Rated saiki:Nemtokake beban terus-terusan sing dikarepake lan pilih rating saiki sing cocog adhedhasar desain sirkuit lengkap.
- Tegangan operasi:Konfirmasi voltase sistem lan apa produk cocok kanggo aplikasi AC dimaksudaké.
- Jumlah kutub:Priksa manawa sistem mbutuhake 3P, 4P utawa konfigurasi liyane.
- Kapabilitas short-circuit:Verifikasi potensial fault saiki kasedhiya lan mesthekake breaker duwe rating interrupting cocok.
- Sensitivitas bocor:Nemtokake arus operasi residual sing dibutuhake kanggo strategi perlindungan sing dituju.
- Wektu tundha:Coba manawa operasi cepet utawa respon wektu tundha dibutuhake kanggo koordinasi karo piranti hulu utawa hilir.
- Kondisi instalasi:Priksa suhu sekitar, kandang, kelembapan, ketinggian lan faktor lingkungan liyane sing relevan.
- Standar lan sertifikasi:Konfirmasi standar lan persetujuan sing dibutuhake ing pasar target.
7. Parameter Kunci Dijelasake
Parameter ing ngisor iki penting banget nalika mbandhingake macem-macem produk proteksi bocor MCCB.
| Paramèter | Apa Iku Penting | Apa sing kudu dikonfirmasi para panuku |
|---|---|---|
| Rated Saiki (Ing) | Nemtokake level saiki sing dirancang kanggo pemutus sirkuit ing kahanan sing ditemtokake. | Cocokake breaker kanggo beban sirkuit lan desain konduktor. |
| Tegangan Rated (Ue) | Nemtokake voltase operasi listrik kanggo aplikasi. | Konfirmasi kompatibilitas karo voltase sistem. |
| Breaking Kapasitas | Nuduhake saiki fault breaker bisa aman ngganggu ing kahanan test tartamtu. | Bandingake rating produk karo saiki short-circuit kasedhiya. |
| Setelan Saiki bocor | Nemtokake tingkat saiki residual ing proteksi bocor. | Konfirmasi sensitivitas lan kisaran pangaturan sing dibutuhake. |
| Wektu Tundha | Bisa mbantu koordinasi proteksi bocor karo piranti protèktif liyane. | Priksa manawa respon sing dibutuhake cepet utawa telat. |
| Jumlah Kutub | Nemtokake konduktor sing diowahi lan dilindhungi. | Konfirmasi 3P, 4P utawa konfigurasi liyane sing dibutuhake. |
| Standar | Nyedhiyakake kerangka kanggo kinerja lan tes produk. | Verifikasi syarat IEC, regional lan proyek sing ditrapake. |
Contone, produk komersial saiki kanthi proteksi sisa-saiki bisa uga nawakake kombinasi beda-beda saka arus sing dirating, konfigurasi kutub, tegangan operasi lan kapasitas patah. Spesifikasi iki kudu tansah dipriksa marang lembar data produk nyata tinimbang mung saka kategori produk.
8. MCCB karo Proteksi bocor vs Piranti Proteksi Kapisah
Pangaturan proteksi terpadu lan kapisah bisa cocog kanthi teknis. Konfigurasi sing luwih apik gumantung marang arsitektur listrik proyek, syarat ruang, strategi koordinasi lan preferensi pengadaan.
| Pertimbangan | MCCB karo Leakage Protection | Atur Proteksi Kapisah |
|---|---|---|
| Tata Letak Panel | Bisa nyedhiyakake susunan kompak. | Bisa uga mbutuhake papan pemasangan tambahan. |
| Wiring | Bisa nyuda interconnection antarane komponen pangayoman kapisah. | Bisa uga mbutuhake kabel lan koordinasi tambahan. |
| Fungsi Proteksi | Dirancang watara susunan pangayoman gabungan. | Fungsi bisa dipilih kanthi mandiri. |
| Pangopènan | Komponen kapisah sing luwih sithik bisa nyederhanakake pemeriksaan. | Komponen individu bisa diganti kanthi kapisah gumantung saka desain. |
| Kustomisasi | Gumantung ing konfigurasi breaker lan proteksi bocor sing kasedhiya. | Bisa menehi keluwesan kanthi nggabungake macem-macem piranti. |
Titik penting yaiku integrasi ora kanthi otomatis tegese cocog. Kombinasi sing dipilih isih kudu nyukupi syarat listrik instalasi.
9. Instalasi lan Pertimbangan Maintenance
Instalasi sing bener iku penting kanggo milih breaker sing bener. Malah MCCB sing dirancang kanthi apik kanthi proteksi bocor bisa uga ora nyedhiyakake kinerja sing dikarepake yen kabel, pengaturan grounding, setelan utawa lingkungan instalasi ora bener.
Priksa Wiring kasebut kanthi teliti
Tindakake diagram kabel pabrikan lan instruksi instalasi. Konduktor fase lan netral, yen ditrapake, kudu diatur kanthi bener supaya sistem deteksi arus sisa bisa digunakake kaya sing dikarepake.
Verifikasi Setelan Bocor
Aja nganggep manawa setelan bocor-saiki sing paling murah cocog kanthi otomatis. Setelan kasebut kudu cocog karo fungsi perlindungan sing dituju lan karakteristik listrik sirkuit.
Coba Selectivity
Sistem distribusi gedhe bisa ngemot macem-macem piranti protèktif. Karakteristik operasi kasebut kudu ditinjau bebarengan supaya kesalahan hilir sing cocog ora perlu nyopot bagean instalasi sing luwih gedhe.
Tindakake Pengujian Fungsional
Yen produk menehi fungsi tes, tes kudu ngetutake prosedur sing disaranake pabrikan lan syarat sing ditrapake kanggo instalasi. Sawetara piranti ampas-saiki nyedhiyakake fungsi tes lan fitur pemantauan tambahan.
10. Shanghai DaDa Electric Co., Ltd. lan Solusi Proteksi Bocor

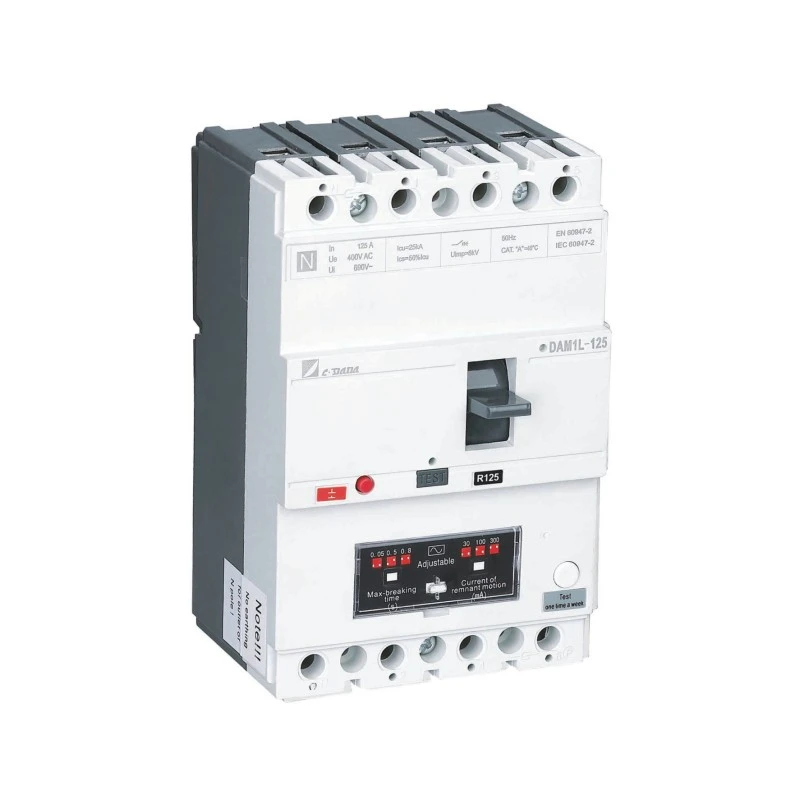

Shanghai DaDa Electric Co., Ltd. nyedhiyakake solusi MCCB sing dirancang kanggo aplikasi ing ngendi proteksi sirkuit konvensional lan proteksi bocor kudu bisa bebarengan. Seri DAM1L minangka conto MCCB kanthi proteksi arus sisa terintegrasi, dirancang kanggo aplikasi kalebu sistem listrik bangunan, situs industri lan lingkungan distribusi tegangan rendah liyane.
Informasi produk nuduhake konfigurasi kayata konstruksi papat kutub, rentang arus sing amba lan perlindungan bocor bumi sing bisa diatur. Gumantung model, arus operasi bocor bisa dikonfigurasi ing sawetara sing ditemtokake, ngidini strategi proteksi bisa diadaptasi kanggo aplikasi sing beda-beda.
Kanggo para panuku, distributor, tukang panel lan kontraktor listrik ing jaban rangkah, pendekatan sing paling migunani yaiku nyedhiyakake supplier karo syarat proyek sadurunge njaluk kutipan. Iki mbantu nemtokake manawa rating saiki sing dibutuhake, susunan pole, setelan bocor, kapasitas rusak lan sertifikasi kasedhiya ing konfigurasi sing dituju.
Informasi sing kudu dilebokake ing Inquiry
- Dibutuhake dirating saiki
- Tegangan lan frekuensi sistem
- Jumlah kutub
- Dibutuhake sensitivitas bocor-saiki
- Fungsi wektu tundha sing dibutuhake
- Dikarepake short-circuit saiki utawa kapasitas bejat dibutuhake
- Lingkungan instalasi
- Target pasar lan syarat sertifikasi
- Jumlah sing dibutuhake
- OEM utawa syarat khusus, yen ana
Nyedhiyakake rincian kasebut ing wiwitan bisa nggawe komunikasi teknis luwih efisien lan nyuda risiko milih pemutus sing ora cocog karo instalasi pungkasan.
11. Pitakonan sing Sering Ditakoni
Perlindhungan bocor ndeteksi sisa saiki sing disebabake dening dalan sing ora disengaja lan bisa miwiti breaker tripping nalika ambang operasi sing dikonfigurasi wis tekan. Iki ngatasi kahanan sing beda saka kakehan konvensional lan proteksi sirkuit cendhak.
Ora. MCCB biasa nyedhiyakake fungsi kayata kakehan lan proteksi sirkuit cendhak, dene konfigurasi sing dilindhungi bocor nambah deteksi lan proteksi arus sisa.
Proteksi bocor bisa mbantu ndeteksi jalur arus abnormal tartamtu sing bisa nyebabake bebaya listrik. Nanging, pencegahan geni gumantung saka instalasi listrik lengkap, kondisi peralatan, setelan proteksi lan langkah safety sing ditrapake.
Ora ana setelan sing cocog kanggo saben instalasi. Nilai sing cocog gumantung marang tujuan proteksi, karakteristik sirkuit, peralatan lan syarat listrik sing ditrapake. Setelan kudu ditemtokake dening personel qualified.
Konfigurasi MCCB biasane dirancang ing babagan fungsi proteksi pemutus sirkuit konvensional, nanging fungsi proteksi sing tepat gumantung ing model tartamtu lan konfigurasi trip-unit. Tansah verifikasi dokumentasi teknis pabrikan.
IEC 60947-2 minangka standar penting kanggo pemutus sirkuit voltase rendah lan kalebu syarat sing cocog karo pemutus sirkuit sing ngemot proteksi arus sisa. Standar regional lan syarat khusus proyek bisa uga ditrapake.
Ya, model sing cocog bisa digunakake ing distribusi industri lan aplikasi peralatan nalika rating listrik, karakteristik perlindungan lan spesifikasi lingkungan cocog karo instalasi.
Nyedhiyakake arus, voltase, kutub, kapasitas mecah, setelan bocor-saiki, syarat wektu tundha, kahanan instalasi, jumlah lan sertifikasi target. Iki menehi informasi sing cukup kanggo pabrikan kanggo menehi rekomendasi konfigurasi sing cocog.
12. Kesimpulan
MCCB karo proteksi bocor alamat rong wilayah penting pangayoman electrical: pangayoman overcurrent conventional lan deteksi arus residual. Kanthi nggawa fungsi kasebut dadi solusi sing terkoordinasi, bisa mbantu nyederhanakake desain distribusi daya ing ngendi safety listrik, papan panel lan koordinasi sistem penting.
Langkah sing paling penting yaiku nggoleki jeneng produk. Dirating saiki, voltase operasi, kapasitas bejat, konfigurasi kutub, sensitivitas bocor, wektu tundha, kahanan instalasi lan standar ditrapake kabeh pengaruhe apa MCCB tartamtu cocok kanggo proyek.
Kanggo para panuku sing ngevaluasi MCCB sing dilindhungi bocor kanggo bangunan komersial, fasilitas industri, panel distribusi utawa aplikasi OEM, kerja langsung saka syarat listrik sing nyata minangka cara sing paling dipercaya kanggo ngenali konfigurasi sing cocog.
Perlu MCCB kanthi Proteksi Kebocoran?
Yen sampeyan nggunakake sumber MCCB kanggo proyek listrik anyar, ngganti piranti proteksi sing ana utawa ngembangake solusi distribusi khusus,Shanghai DaDa Electric Co., Ltd.bisa mbantu sampeyan mriksa spesifikasi lan konfigurasi produk sing dibutuhake. Nuduhake voltase, saiki, nomer kutub, syarat perlindungan bocor lan rincian aplikasi kanggo ngrembug solusi sing cocog.
Kanggo spesifikasi produk, syarat OEM utawa pitakon proyek,hubungi kitakaro syarat listrik lan informasi aplikasi.
