A 125 15KA Miniatur Circuit Breakerdirancang kanggo sistem listrik sing mbutuhake loro kapasitas saiki dhuwur lan pangayoman short-circuit dipercaya. Ora kaya MCB sing dirating kurang konvensional, piranti kapasitas pecah dhuwur 125A bisa ngatasi aplikasi distribusi sing mbutuhake arus kesalahan sing luwih dhuwur. Artikel iki nerangake cara kerjane MCB 125 15KA, apa tegese spesifikasi utama, ing ngendi bisa digunakake, carane milih lan nginstal kanthi bener, lan tim tuku apa sing kudu ditliti sadurunge nggawe pesenan. Uga njelajah fitur desain praktis saka seri DAB7-125 saka Shanghai DaDa Electric Co., Ltd., kalebu proteksi termal-magnetik, desain watesan saiki, terminal kabel gedhe, lan kapasitas patah 15kA.
Daftar Isi
- Apa Pemutus Sirkuit Miniatur 125 15KA?
- Napa 125A lan 15KA Penting?
- Kepiye Cara Mekanisme Perlindhungan?
- Fitur Apa Nambah Kinerja Praktis?
- Ngendi MCB 125 15KA Bisa Digunakake?
- Spesifikasi Utama kanggo Dipriksa
- Cara Pilih Konfigurasi Tengen
- Instalasi lan Pertimbangan Maintenance
- Masalah Umum lan Masalah Tuku
- Napa Shanghai DaDa Electric Co., Ltd.?
- Pitakonan sing Sering Ditakoni
- Pertimbangan Akhir

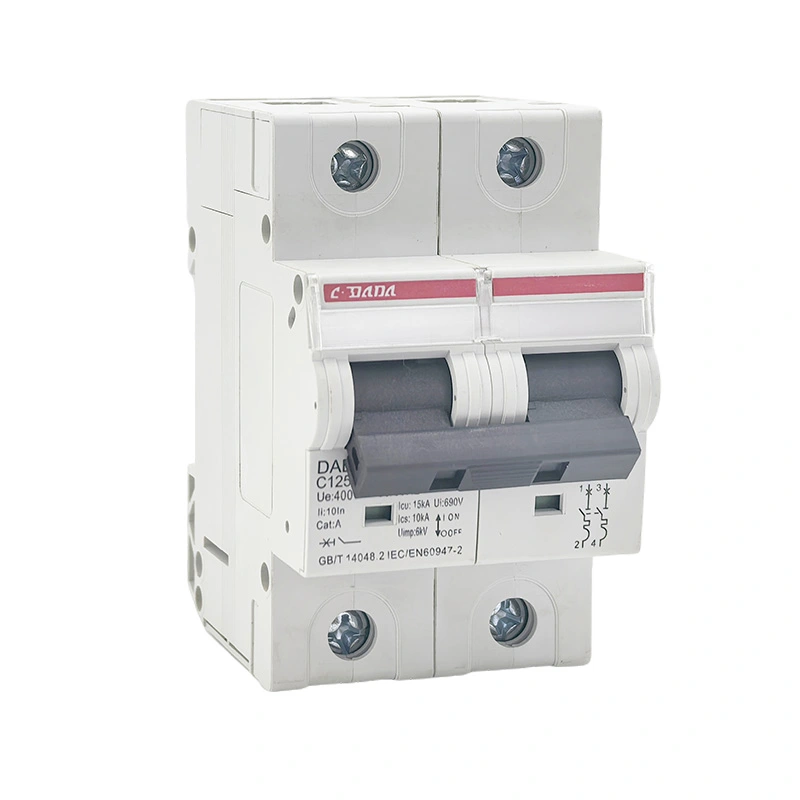

Apa Pemutus Sirkuit Miniatur 125 15KA?
Pemutus Sirkuit Miniatur 125 15KA minangka piranti protèktif arus dhuwur sing dirancang kanggo ngganggu sirkuit listrik nalika kahanan saiki ora normal. Ing sebutan produk, "125" umume ngenali saiki dirating nganti 125A, nalika "15KA" nuduhake kapasitas break-circuit short-circuit 15kA miturut kahanan test ditrapake lan standar.
Kaloro nomer kasebut nggambarake karakteristik listrik sing beda. Rating 125A gegayutan karo saiki breaker dirancang kanggo nindakake ing kondisi operasi tartamtu. Angka 15kA ana hubungane karo tingkat arus hubung singkat sing bisa diganggu kanthi aman ing kahanan sing ditemtokake.
Bedane iki penting nalika insinyur mbandhingake pemutus sirkuit. Arus sing dirating sing luwih dhuwur ora ateges kapasitas pemutus sirkuit cendhak sing luwih dhuwur. Nilai loro kasebut kudu dievaluasi marang karakteristik listrik instalasi.
Seri DAB7-125 saka Shanghai DaDa Electric Co., Ltd. dikembangake kanggo aplikasi distribusi daya industri lan komersial. Informasi produk sing diterbitake ngenali 125A maksimum dirating saiki lan dhuwur bejat opsi kapasitas kalebu 15kA. Pabrikan uga nemtokake proteksi termal-magnetik lan desain sing mbatesi saiki.
Napa 125A lan 15KA Penting?
Sistem distribusi listrik bisa ngemot energi kesalahan sing akeh, utamane cedhak karo trafo, papan distribusi, mesin industri lan beban daya gedhe. Yen piranti protèktif kena arus gangguan sing ngluwihi kemampuan gangguan sing ditemtokake, akibat bisa kalebu karusakan peralatan, lengkungan sing gedhe banget lan risiko safety sing serius.
Kapasitas mecah 15kA nyedhiyakake wates gangguan sing luwih dhuwur tinimbang akeh MCB kapasitas rusak standar. Kesesuaian nyata, nanging, gumantung marang calon arus hubung singkat ing titik instalasi lan syarat standar listrik sing ditrapake.
| Paramèter | Apa Iku Nuduhake | Apa Iku Penting |
|---|---|---|
| 125A | Rated saiki | Nemtokake kisaran arus normal saka breaker. |
| 15kA | Kapabilitas interupsi short-circuit dhuwur | Mbantu breaker ngganggu arus gangguan dhuwur sing ditemtokake. |
| Perjalanan termal | Proteksi kakehan | Nanggepi kahanan saiki sing berlebihan. |
| Trip magnetik | Proteksi short-circuit | Nyedhiyakake operasi kanthi cepet sajrone kondisi fault sing abot. |
| Watesan saiki | Ngurangi energi fault | Bisa mbantu mbatesi stres ing peralatan hilir. |
Nalika ngrancang sistem distribusi, breaker kudu dipilih saka pitungan beban nyata, rating konduktor, pitungan fault-saiki, voltase, frekuensi, konfigurasi kutub lan syarat koordinasi tinimbang saka HFS saiki piyambak.
Kepiye Cara Mekanisme Perlindhungan?
MCB modern umume nggabungake rong prinsip tripping utama: proteksi termal lan proteksi magnetik. Mekanisme loro kasebut ngatasi macem-macem jinis acara overcurrent.
Perlindhungan termal nanggapi kahanan kakehan sing terus-terusan. Nalika saiki ngluwihi tingkat operasi dimaksudaké, panas nimbulaké unsur termal kanggo operate lan mbukak sirkuit.
Proteksi magnetik ditrapake kanggo kondisi fault arus dhuwur. Tanggepan magnetik sing kuat bisa ngaktifake mekanisme trip kanthi cepet nalika ana sirkuit cendhak sing abot.
Nalika kontak misah nalika gangguan fault, busur listrik bisa dibentuk. Struktur manajemen busur internal mbantu ngontrol lan mateni busur sajrone gangguan.
Konstruksi watesan saiki bisa nyuda energi sing diidini ngliwati sirkuit sajrone acara sirkuit cendhak, mbantu nyuda stres ing komponen sing disambungake.
Informasi produk DAB7-125 nggambarake fungsi trip termal lan magnetik, mekanisme trip-free, lan desain watesan saiki. Fitur-fitur kasebut utamané cocog kanggo aplikasi ing ngendi piranti protèktif kudu nanggapi kanthi konsisten kanggo kakehan sing saya suwe lan kesalahan arus dhuwur.
Fitur Apa Nambah Kinerja Praktis?
Peralatan proteksi listrik ora mung dievaluasi kanthi rating saiki. Konstruksi mekanik, desain terminal, bahan kontak, cara pemasangan lan pengaturan kontrol busur internal kabeh bisa mengaruhi kegunaan praktis.
- Kapasitas mecah dhuwur:Spesifikasi 15kA nyedhiyakake kemampuan interupsi short-circuit sing luwih dhuwur tinimbang akeh MCB kapasitas breaking konvensional.
- Terminal kabel gedhe:Seri DAB7-125 dirancang kanthi terminal gedhe sing cocog kanggo konduktor tembaga lan aluminium nganti 35mm² miturut informasi sing diterbitake pabrikan.
- Mekanisme trip-free:Pemutus bisa njaga fungsi protèktif sanajan mekanisme operasi dianakaké ing posisi ON.
- Indikasi kontak positif:Indikasi sing jelas babagan status kontak bisa nggawe inspeksi lan pangopènan luwih gampang.
- Operasi termal-magnetik:Kondisi overcurrent sing beda bisa diatasi liwat mekanisme trip pelengkap.
- Pemasangan DIN-rail:Pemasangan modular nyederhanakake instalasi ing peralatan distribusi sing kompatibel.
- Enclosure tahan api:Informasi DAB7-125 sing diterbitake nemtokake materi omah tahan api PA66.
Rincian kasebut penting kanggo distributor lan integrator sistem amarga efisiensi instalasi lan layanan bisa mengaruhi total pengalaman operasi, ora mung rega tuku awal.
Ngendi MCB 125 15KA Bisa Digunakake?
A 125A dhuwur-bejat-kapasitas MCB bisa dianggep kanggo sistem distribusi electrical ngendi sirkuit saiki lan tingkat fault ana ing sawetara operasi tartamtu piranti. Lingkungan aplikasi sing umum bisa kalebu fasilitas industri, bangunan komersial, panel distribusi peralatan lan sirkuit sing luwih dhuwur.
| Aplikasi | Syarat Khas | Potensi Manfaat |
|---|---|---|
| Distribusi industri | Beban saiki sing luwih dhuwur lan kahanan fault sing nuntut | Kapasitas saiki dhuwur kanthi proteksi sirkuit cendhak |
| Bangunan komersial | Proteksi distribusi sing dipercaya | Proteksi modular kompak kanggo sirkuit distribusi |
| Sistem mesin | Proteksi kanggo peralatan listrik lan feeder | Tanggepan overcurrent termal lan magnetik |
| Panel distribusi | Piranti protèktif sing efisien spasi | instalasi DIN-rel lan construction modul |
| Perlengkapan intensif daya | Arus sirkuit sing luwih dhuwur | Konfigurasi saiki nganti 125A gumantung saka model sing dipilih |
Kesesuaian aplikasi kudu tansah dikonfirmasi marang desain electrical lengkap. Tegangan, frekuensi, saiki fault prospektif, ukuran konduktor, suhu sekitar, konfigurasi kutub lan aturan instalasi ditrapake bisa ngganti pilihan mbobol cocok.
Spesifikasi Utama kanggo Dipriksa
Para panuku asring fokus ing "125A" lan "15kA" amarga gampang dingerteni. Nanging, pengadaan profesional mbutuhake tinjauan spesifikasi sing luwih jembar.
| Spesifikasi | Pitakonan Tuku |
|---|---|
| Rated saiki | Apa rating sing dipilih cocog karo beban sirkuit sing diitung lan kapasitas konduktor? |
| Kapasitas breaking | Apa kapasitas 15kA sing ditemtokake cocok kanggo arus fault prospektif? |
| voltase dirating | Apa breaker cocog karo voltase sistem lan susunan distribusi? |
| Jumlah kutub | Apa sirkuit mbutuhake 1P, 2P, 3P, 4P utawa konfigurasi liyane? |
| Kurva trip | Apa karakteristik rilis sing dipilih kompatibel karo beban sing disambungake? |
| Standar sing ditrapake | Apa produk kasebut cocog karo standar sing dibutuhake kanggo target pasar lan instalasi? |
| Kapasitas terminal | Apa terminal bisa nampung konduktor sing ditemtokake kanthi aman? |
| Cara instalasi | Apa DIN-rail soyo tambah utawa noto soyo tambah liyane dibutuhake? |
Contone, IEC 60947-2 lan IEC/EN 60898-1 nggunakake klasifikasi lan kerangka uji coba sing beda kanggo pemutus sirkuit. Data pabrikan sing diterbitake bisa ngemot terminologi Icu lan Icn gumantung saka kategori standar lan produk. A panuku kudu verifikasi persis rating sing ditrapake ing voltase lan kondisi operasi saka instalasi dimaksudaké.
Cara Pilih Konfigurasi Tengen
Milih Pemutus Sirkuit Miniatur 125 15KA kudu diwiwiti kanthi sistem listrik tinimbang katalog produk. Proses pilihan sing prasaja bisa nyuda resiko ora cocog karo breaker karo sirkuit.
- Nemtokake saiki desain.Etung arus beban sing terus-terusan lan intermiten.
- Priksa rating konduktor.Piranti protèktif kudu diselarasake karo arus sing diidini kabel miturut kahanan instalasi sing nyata.
- Nemtokake calon arus hubung singkat.Kapasitas rusak sing dipilih kudu cukup kanggo tingkat kesalahan ing titik instalasi.
- Konfirmasi voltase lan frekuensi.Priksa manawa breaker dirating kanggo sistem listrik.
- Pilih susunan pole.Coba syarat kanggo konduktor fase lan netral.
- Review karakteristik trip.Kurva trip kudu cocog kanggo beban sing disambungake lan kondisi inrush sing dikarepake.
- Konfirmasi standar lan sertifikasi.Priksa syarat pasar target, spesifikasi proyek lan peraturan listrik lokal.
- Verifikasi kompatibilitas fisik.Konfirmasi dimensi, ukuran terminal, kompatibilitas DIN-rail lan spasi panel.
Instalasi lan Pertimbangan Maintenance
Instalasi sing bener penting kanggo piranti protèktif arus dhuwur. Malah pemutus sirkuit sing dirancang kanthi apik ora bisa ngimbangi konduktor sing ukurane salah, terminal sing longgar, tutup sing ora cocog utawa praktik instalasi sing ora bener.
- Verifikasi model breaker lan rating sadurunge instalasi.
- Isolasi pasokan listrik lan tindakake prosedur safety sing ditrapake.
- Konfirmasi manawa bagean salib konduktor kompatibel karo terminal.
- Siapke konduktor kanthi bener lan supaya ujung kabel sing rusak utawa ora bener.
- Kencengake terminal miturut syarat sing ditemtokake pabrikan.
- Priksa manawa breaker wis dipasang kanthi aman ing rel DIN sing kompatibel.
- Priksa manawa kandang kasebut nyedhiyakake proteksi lan reresik sing cocog.
- Priksa terminal kanthi periodik kanggo tandha-tandha overheating, owah-owahan warna utawa longgar mekanik.
- Tes sistem protèktif miturut syarat pangopènan instalasi.
Jadwal pangopènan kudu nggambarake lingkungan lan siklus tugas. Instalasi industri kanthi beban dhuwur, asring ngoper, bledug, geter utawa suhu sing luwih dhuwur bisa uga mbutuhake pemeriksaan sing luwih kerep tinimbang sistem distribusi njero ruangan sing entheng.
Masalah Umum lan Masalah Tuku
Para panuku MCB saiki asring nemoni sawetara tantangan praktis. Ngatasi masalah kasebut sadurunge tuku bisa nyegah telat lan masalah instalasi.
Sawetara dhaptar produk mung nyebutake "kapasitas rusak sing dhuwur." Para panuku kudu njaluk rating, standar, voltase lan basis tes sing tepat.
Milih 125A tanpa mriksa kapasitas kabel lan saiki desain nyata bisa nggawe masalah koordinasi.
Konduktor sing luwih gedhe mbutuhake terminal sing dirancang kanggo nampa area cross-sectional sing dibutuhake. Kompatibilitas terminal kudu dikonfirmasi sadurunge tuku.
Pembeli internasional asring mbutuhake spesifikasi teknis, sertifikasi, gambar lan informasi produk kanggo disetujoni proyek.
Supplier profesional kudu bisa nyedhiyakake data produk sing jelas lan mbantu para panuku ngerti bedane antarane saiki sing dirating, kapasitas rusak, karakteristik trip lan syarat instalasi.
Napa Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.ngembangake lan ngasilake produk proteksi sirkuit kanggo aplikasi listrik industri lan komersial. Portofolio produk sing diterbitake kalebu MCB, MCCB, RCBO, RCCB lan peralatan perlindungan sirkuit sing gegandhengan.
Seri DAB7-125 dipanggonke kanggo aplikasi sing mbutuhake kapasitas saiki sing luwih dhuwur lan kemampuan pemutus sirkuit cendhak sing dhuwur. Diterbitake specifications kalebu 15kA dhuwur bejat kapasitas, termal-magnetik fungsi trip, saiki-matesi desain, indikasi kontak positif lan terminal cocok kanggo konduktor luwih gedhe. :contentReference[oaicite:1]{index=1}
Informasi pabrik pabrikan uga nggambarake bengkel stamping, spot-welding, riveting, injection-molding lan perakitan khusus, ndhukung produksi produk MCB lan MCCB. :contentReference[oaicite:2]{index=2}
Kanggo distributor, grosir listrik, tukang panel lan pelanggan OEM, kemampuan manufaktur jinis iki bisa migunani nalika pasokan produk sing konsisten, dokumentasi teknis lan dhukungan konfigurasi minangka bagean penting saka keputusan tuku.
| Requirement panuku | Karakteristik DAB7-125 sing cocog |
|---|---|
| pangayoman sirkuit dhuwur-saiki | Dirating saiki nganti 125A |
| Syarat short-circuit sing luwih dhuwur | Nganti 15kA kapasitas breaking miturut informasi produk diterbitake |
| Proteksi kakehan | Fungsi trip termal |
| Tanggepan short-circuit | Fungsi trip magnetik |
| Konduktor sing luwih gedhe | Terminal kabel gedhe sing dirancang kanggo konduktor nganti 35mm² miturut informasi pabrikan |
| Instalasi panel | Desain pemasangan DIN-rel modular |
specifications Product kudu tansah dikonfirmasi marang dokumentasi technical paling anyar sadurunge persetujuan project final, utamané nalika breaker bakal diinstal ing lingkungan dhuwur-fault-saiki utawa sistem electrical diatur.
Pitakonan sing Sering Ditakoni
15KA nuduhake kapasitas break-circuit short-circuit 15kA ing kahanan test tartamtu sing ditrapake. Iki nuduhake tingkat arus short-circuit prospektif sing dirancang kanggo ngganggu piranti miturut rating lan standar sing ditrapake.
Ora Pilihan kudu nimbang kapasitas konduktor, karakteristik mbukak, voltase sistem, kahanan lingkungan, fault saiki, konfigurasi kutub lan syarat electrical ditrapake.
125A digandhengake karo saiki dirating saka breaker, nalika 15kA nuduhake kemampuan interupsi short-circuit sawijining. Dheweke nggambarake macem-macem karakteristik piranti protèktif.
Bisa dianggep minangka sirkuit distribusi industri sing cocog nalika sistem listrik ana ing rating lan syarat instalasi sing ditemtokake produk.
Ora. Kapasitas breaking mung siji faktor pilihan. Tegangan, arus sing dirating, karakteristik trip, koordinasi konduktor, konfigurasi kutub lan kahanan instalasi uga kudu dievaluasi.
Perlindhungan termal ngatasi kahanan kakehan sing terus-terusan, dene proteksi magnetik nanggapi kanthi cepet kanggo kondisi kesalahan arus dhuwur kayata sirkuit cendhak.
Informasi DAB7-125 Shanghai DaDa Electric sing diterbitake nyatakake yen terminal kabel gedhene cocok kanggo kabel tembaga lan aluminium nganti 35mm². Susunan konduktor sing tepat kudu tansah dikonfirmasi karo dokumentasi teknis saiki sadurunge instalasi.
Para panuku kudu njaluk lembar data teknis, standar sing ditrapake, voltase dirating, data kapasitas rusak, karakteristik trip, gambar dimensi, informasi terminal, sertifikasi lan rincian kemasan sing cocog karo pasar tujuan.
Pertimbangan Akhir
A 125 15KA Miniatur Circuit Breaker alamat kombinasi tartamtu saka syarat: kapasitas saiki relatif dhuwur lan nambah kemampuan interupsi short-circuit. Kanggo insinyur lan tim tuku, ngerti apa sing diwakili saben rating penting kanggo nggawe keputusan teknis sing bener.
Pertimbangan sing paling penting ngluwihi angka "125A" lan "15kA". Evaluasi lengkap kudu kalebu voltase dirating, arus kesalahan, karakteristik trip, konfigurasi kutub, kompatibilitas konduktor, standar sing ditrapake, lingkungan instalasi lan dimensi fisik.
Seri DAB7-125 saka Shanghai DaDa Electric Co., Ltd. nggabungake proteksi arus dhuwur kanthi operasi termal-magnetik, desain watesan saiki, terminal kabel gedhe lan kapasitas pemecah sing diterbitake nganti 15kA. Karakteristik kasebut ndadekake produk kasebut cocog karo macem-macem aplikasi distribusi industri lan komersial nalika cocog karo sistem listrik.
Gawe Solusi Perlindhungan sing Luwih Bisa Dipercaya
Nggolek Pemutus Sirkuit Miniatur 125 15KA kanggo distribusi industri, sistem tenaga komersial, panel listrik utawa proyek OEM?Shanghai DaDa Electric Co., Ltd.bisa nyedhiyakake informasi produk lan dhukungan teknis kanggo syarat aplikasi sampeyan.
Nuduhake saiki sing dirating, voltase sistem, konfigurasi kutub, kapasitas rusak sing dibutuhake lan kahanan aplikasi karo tim kita. Kanggo spesifikasi produk, konsultasi proyek utawa syarat tuku akeh,hubungi kitakanggo ngrembug solusi pangayoman sirkuit cocok.
