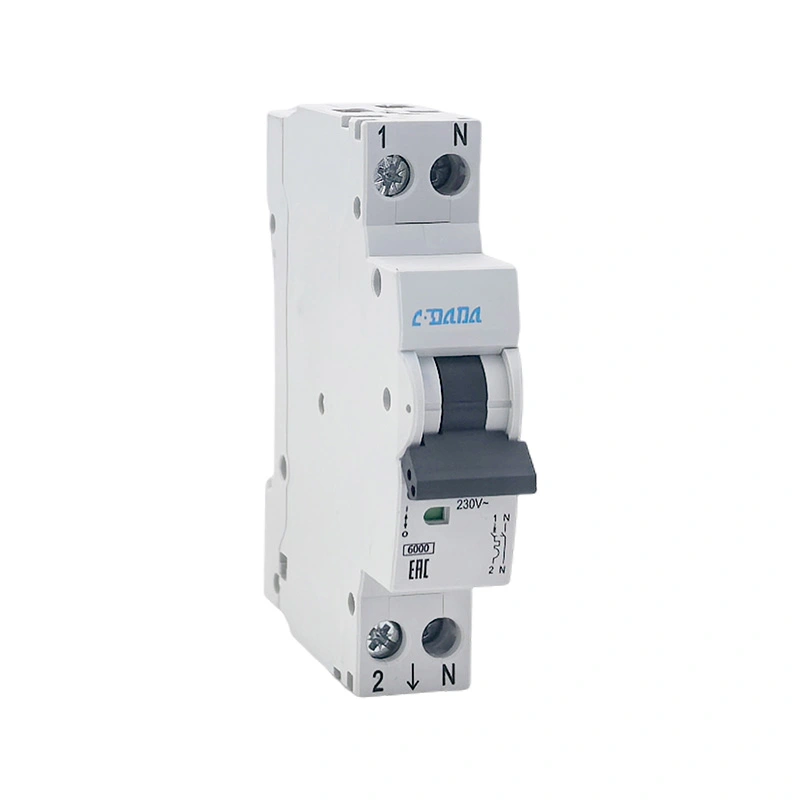

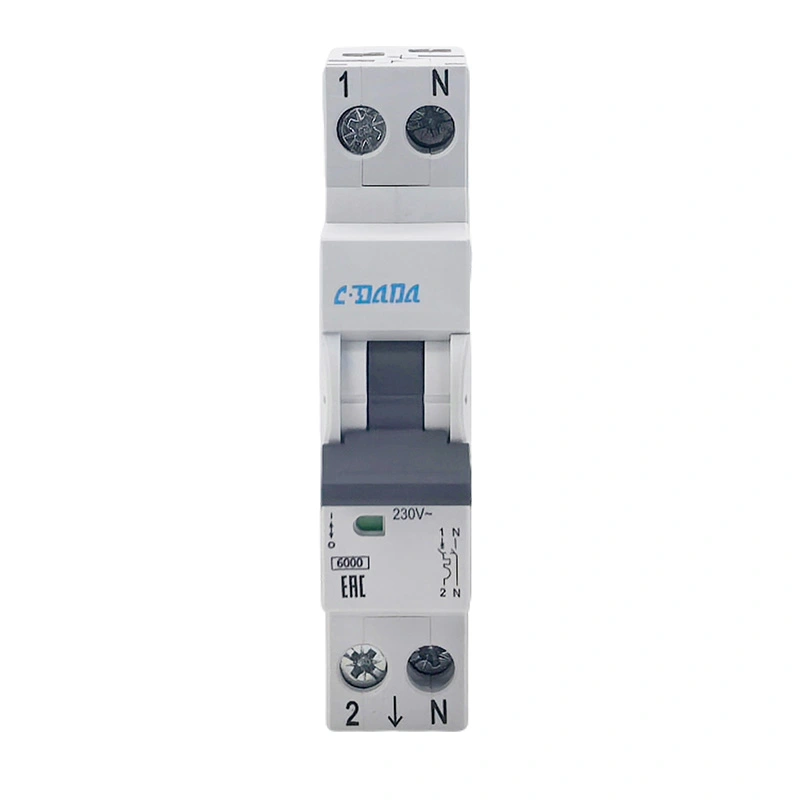

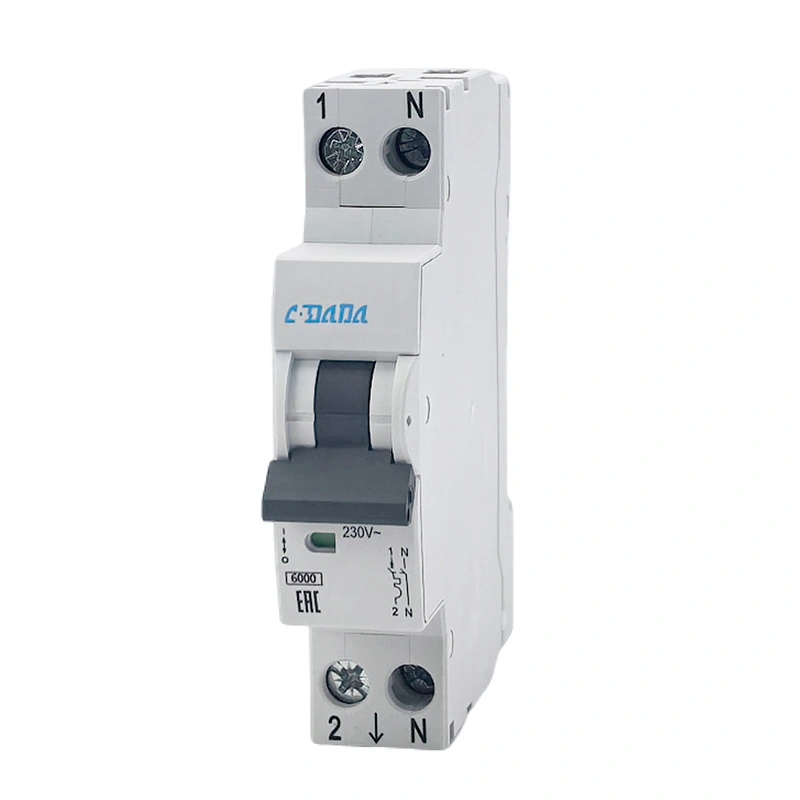

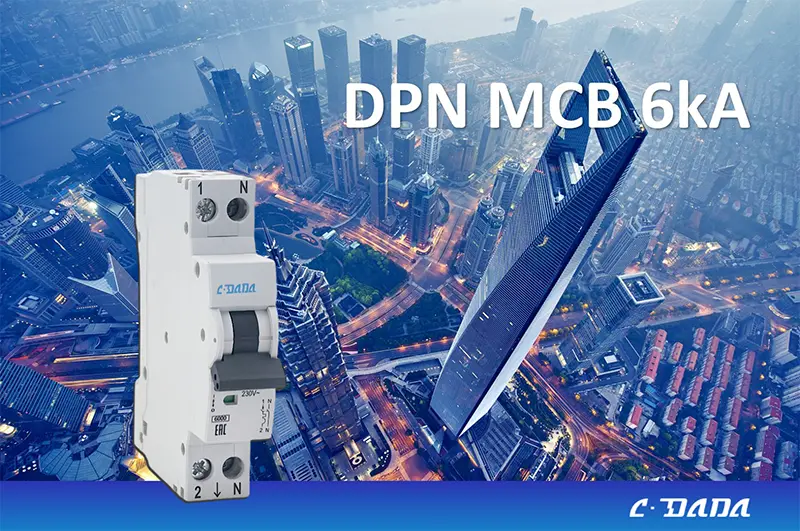

Miniatur Circuit Breaker DPN 6KA
Model:DAB7N
Pemutus Sirkuit Miniatur CDADA DPN 6KA sampurna kanggo pengadaan akeh, pemutus sirkuit miniatur 1P + N berkualitas tinggi sing cocog karo IEC60898-1 kanggo proteksi sirkuit rumah tangga lan komersial sing aman. Iki nggunakake desain break-point dual lan tripping termal-magnetik stabil, gampang dipasang ing rel DIN lan gampang dijaga. Iki nggabungake struktur sing dipercaya kanthi umur layanan sing dawa, njamin sumber daya sing aman kanggo macem-macem sistem tenaga voltase rendah.
Pemutus Sirkuit Miniatur CDADA DAB7N DPN 6KA minangka pemutus sirkuit miniatur dual-break 1P + N profesional sing dikembangake kanthi mandiri dening Shanghai DADA Electric, produsen sing dipercaya kanthi pengalaman 40+ taun. Kanthi 6kA kapasitas bejat dhuwur, operasi sinkron, lan N-pole "gawe pisanan, break mengko" desain, iku èfèktif mbenakake arc extinguishing kinerja lan nglindhungi sirkuit lan peralatan aman. Digunakake akeh ing kothak distribusi, dekorasi omah, daya komersial, lan sirkuit lampu, iku pilihan pisanan kanggo para panuku global, distributor lan pelanggan OEM.
Apa Keuntungan saka MCB DPN 6KA?
★ 1P + N struktur DPN, titik break pindho, luwih aman lan luwih dipercaya
★ N Pole ndadekake pisanan lan break mengko, nambah kapasitas busur bejat
★ 6kA kapasitas bejat nyata, pangayoman short-circuit kuwat
★ Kompak 17.8mm jembaré, ngirit papan kabinèt
★ B / C tripping kurva kasedhiya kanggo kathah beda
★ kelas pangayoman IP20, aman kanggo tutul
★ Wiring range: 1–25mm² kabel fleksibel
★ DIN ril soyo tambah, instalasi cepet lan stabil
★ Resistance suhu dhuwur lan kurang: -25 ℃ ~ + 50 ℃
★ Umur mekanik sing dawa nganti 20.000 kali
Aplikasi
CDADA Miniature Circuit Breaker DPN 6KA digunakake ing:
★ Bangunan omah, apartemen, vila, dekorasi omah
★ Kantor, toko, hotel, sekolah, rumah sakit
★ sirkuit cahya, sockets daya, peralatan daya cilik
★ Perkakas rumah tangga: pemanas banyu, AC, pemanas listrik
★ rekonstruksi sirkuit lawas lan upgrade kothak distribusi
★ Sistem distribusi daya voltase rendah komersial lan sipil
Tabel Parameter Teknis
| Item | Spesifikasi |
| Model | DAB7N-40 |
| Jeneng produk | MCB DPN 6KA |
| Standar | IEC60898-1 |
| Kutub | 1P+N (2P) |
| Breaking Kapasitas | 6kA |
| Rated Saiki | 6A, 16A, 20A, 25A, 32A, 40A |
| Tegangan Rated | AC 220/230/240 V |
| Frekuensi | 50/60Hz |
| Tripping Curve | B / C |
| Tegangan Isolasi | 500V |
| Tegangan Impuls | 4kV |
| Gelar Proteksi | IP20 |
| Urip Mekanik | 20.000 kaping |
| Urip Listrik | 6.000 kaping |
| Torsi Terminal Kab | 1,5N·m |
| Kapasitas Wiring | 1–25mm² |
| Suhu Operasi | -25 ℃ ~ +50 ℃ |
| ukuran | 82,5 × 73,2 × 17,8 mm |

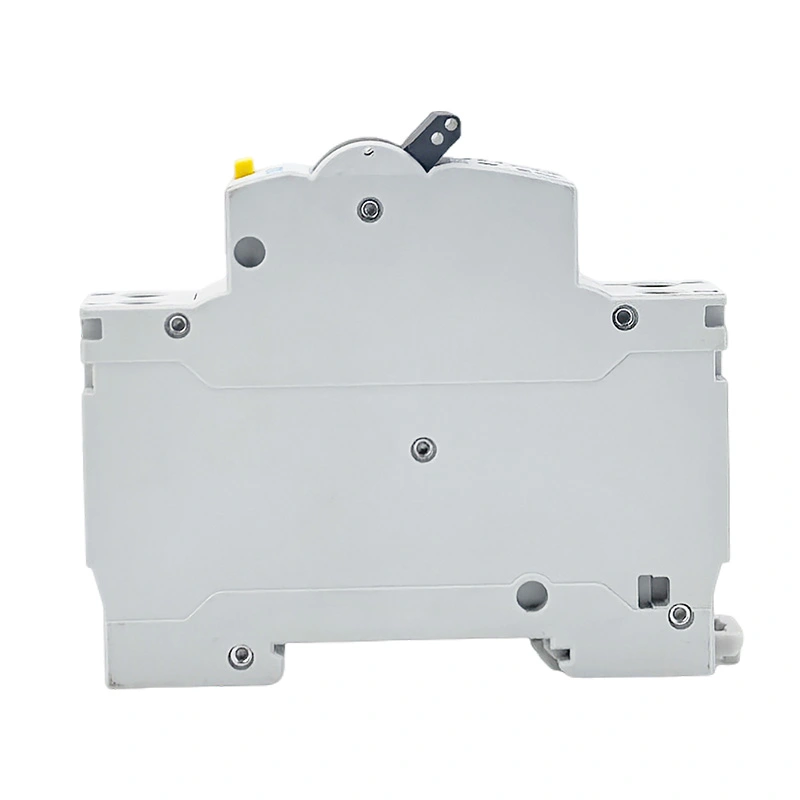

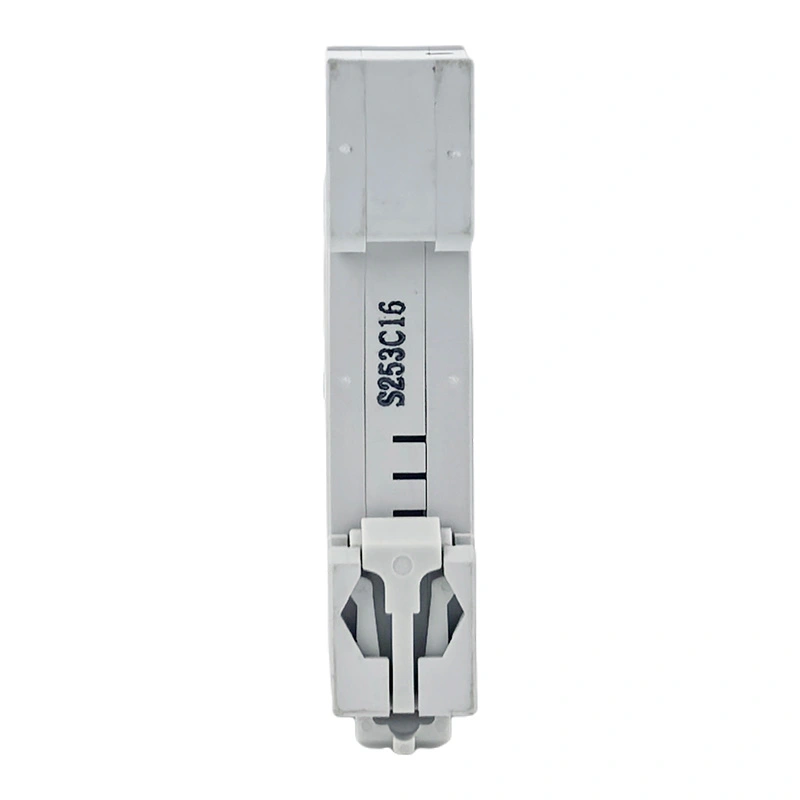

Ukuran Outline
★ Dawane: 82.5mm
★ Dhuwur: 73.2mm
★ Jembar: 17.8mm (jembaré 1 modul standar)
★ Pemasangan: 35mm DIN rel
★ Wiring: cocok kanggo 1–25mm² kabel fleksibel/kaku
★ kekandelan busbar: 0.8-2mm
Item Testing Standar
★ 1.13 Ing tes non-tripping (≥1 jam)
★ 1,45 ing tes tripping (<1 jam)
★ 2.55Ing test tumindak kakehan
★ Tes tripping instan magnetik (3In/5In kanggo kurva B/C)
★ Dielektrik tahan test voltase
★ Test munggah Suhu
★ Tes kapasitas putus hubung singkat (6kA)
★ Tes urip mekanik & listrik
★ Test operasi suhu dhuwur & kurang

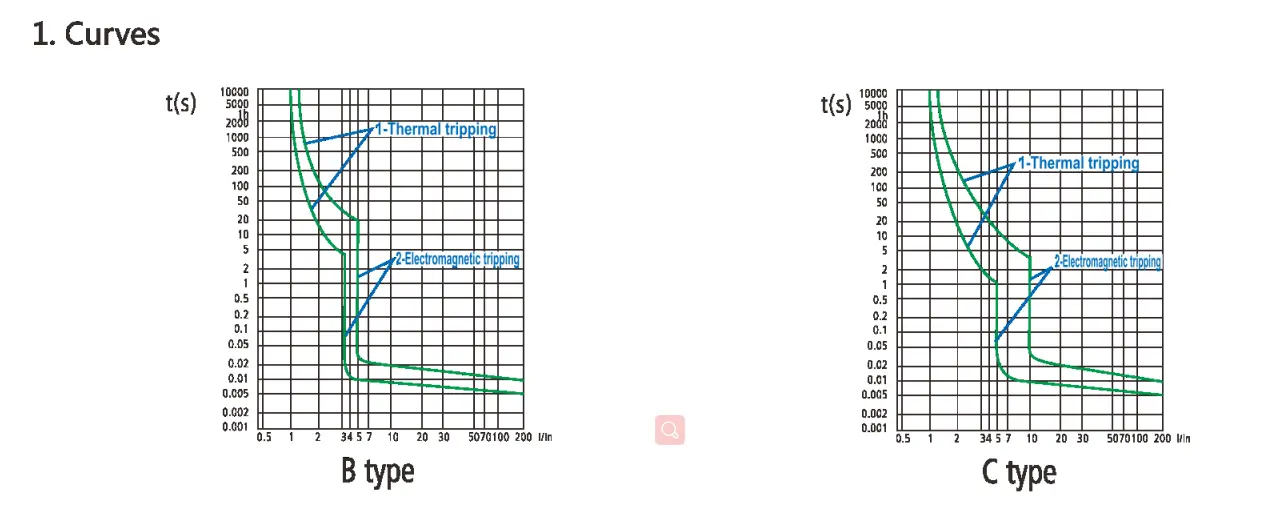

Tripping Karakteristik kurva
IEC 60898-1
Rilis Magnetik
Nalika sirkuit short circuit occurs, tripping cepet digayuh dening magnet karo inti wesi. Miturut standar IEC60898, produk iki bisa dipérang dadi telung jinis: B, C, lan D.
|
|
Tes saiki | Wektu tripping | Aplikasi |
| B kurva | 3 ing 5ln |
0.1 |
Tipe B mung ditrapake kanggo beban aktif: - Pemanas listrik - Pemanas banyu - Tungku listrik |
| C Kurva | 5 ing 10ln |
0.1 |
Tipe C cocok kanggo beban biasa: -Lampu -Soket daya -Motor daya cilik |
Pelepasan Termal
● Sawise kakehan ana ing sirkuit, Strip bimetallic saka mbobol sirkuit bakal bend amarga panas, nyebabake kontak kanggo medhot lan asil ing tripping termal;
●Standar IEC nemtokake sawetara wektu tripping kanggo arus kakehan beda;
●Suhu lingkungan tes referensi yaiku 30 °C.
| Tes saiki | Wektu tripping |
| 1.13ln | t z 1h (ing ≦ 63A) |
| 1.45ln | t<1h(Ing ≦ 63A) |
| 2.55ln | 1s<1j<60s(Ing≤32A)1s |

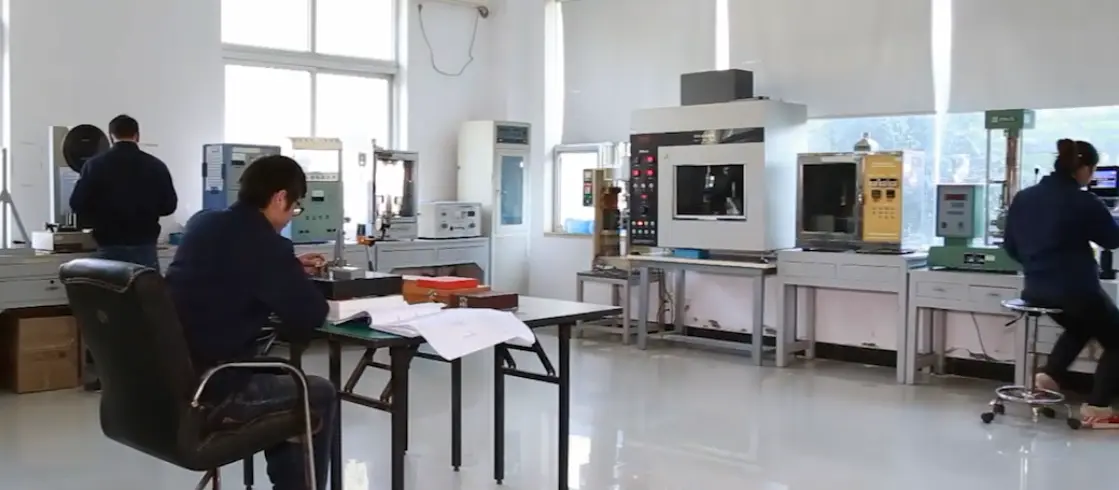

Proses Kontrol Kualitas
1. Bahan baku inspeksi mlebu & verifikasi sertifikasi
2. Cetakan injeksi otomatis & stamping logam presisi
3. Déwan & kalibrasi produk setengah rampung
4. 100% test karakteristik tripping lengkap
5. Tahan voltase & tes kinerja jampel
6. Test tuwa suhu dhuwur lan kurang
7. Penampilan, dimensi & inspeksi logo
8. pengemasan akhir & inspeksi pengiriman
Packing & Pengiriman
★ karton standar ekspor karo lapisan shockproof
★ kothak Group rangkep supaya ngeruk
★ Label sing cetha: model, saiki, kutub, jumlah, sertifikasi
★ Cocog kanggo segara, udhara lan transportasi darat
★ Dhukungan OEM packaging, logo adat lan label
Kasus Sukses Pelanggan
CDADA MCB DPN 6KA wis diekspor menyang luwih saka 50 negara lan wilayah:
★ Long-term sumber akeh kanggo distributor Eropah lan Asia
★ Proyek renovasi sirkuit rumah tangga ing Timur Tengah & Afrika
★ OEM kerjasama karo merek listrik internasional sing kondhang
★ Distribusi daya ndhukung kanggo pangembang real estate
★ pesenan stabil saka kontraktor listrik lan integrator sistem
Kenapa Pilih DADA Electric?
★ 40+ taun pengalaman profesional ing sirkuit mbobol R&D lan produksi
★ 90% komponen inti diprodhuksi ing-house, kontrol kualitas stabil
★ ISO9001 certified, selaras lengkap karo standar internasional
★ Sertifikasi lengkap: CE, CB, CCC, lsp.
★ Kapasitas produksi gedhe, pangiriman cepet kanggo pesenan akeh
★ Dhukungan teknis profesional lan layanan sawise-sales
★ Nampa kustomisasi OEM & ODM kanggo nyukupi panjaluk pasar
★ Sistem logistik global, pangiriman sing aman lan tepat waktu
