Pandhuan Praktis kanggo Mould Case Circuit Breakers

2026-08-25 0 Ninggalake kula pesen

Apa iku MCCB?

MCCB -pemutus sirkuit kasus cetakan- iku piranti protèktif voltase kurang sing otomatis medhot sirkuit nalika ndeteksi kakehan utawa kahanan short-circuit. Ora kaya sekring, bisa direset lan digunakake maneh sawise lelungan. Ing kasus cetakan, mekanisme trip termal-magnetik nangani rong proyek: unsur termal nanggapi kakehan sing terus-terusan, dene unsur magnetik langsung nanggapi kesalahan sirkuit cendhak. Asil kasebut minangka proteksi sing cocog karo tumindake beban listrik sing nyata.

Nalika milih MCCB: feeder mlebu utama, panel distribusi telung phase, sirkuit motor gedhe, utawa titik ngendi arus short-circuit calon ngluwihi apa MCB bisa ngganggu.

Nalika MCB cukup: sub-sirkuit pungkasan kanthi beban sing sithik lan tingkat kesalahan sing kurang - papan omah, lampu lan sirkuit soket.

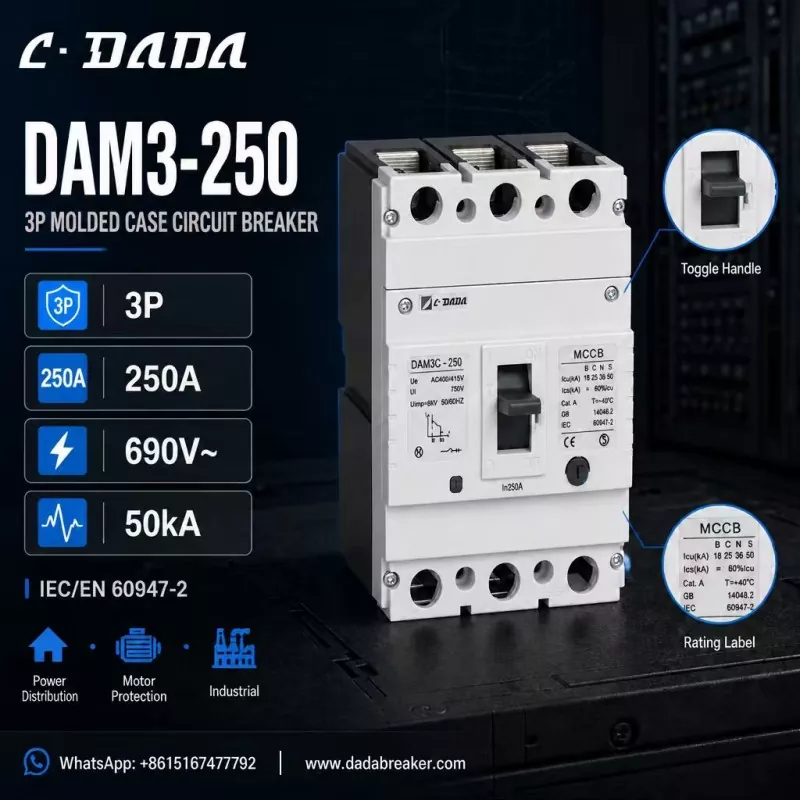

250A three-pole MCCB

Carane milih MCCB tengen

Rated saiki (Ing)

1. - cocog mbukak terus, lan ngidini headroom kanggo miwiti sapunika Motors.

Kapasitas putus (Icu / Ics)

2. - kudu luwih dhuwur tinimbang saiki short-circuit calon ing titik instalasi. Sing luwih dhuwur tingkat fault, sing luwih dhuwur Icu sampeyan kudu.

Kutub

3. - 3P kanggo sistem telung phase, 4P ngendi Neutral uga perlu disconnection.

Rating voltase

4. - mriksa dirating voltase operasional (Ue), voltase jampel (Ui) lan rangsang tahan (Uimp) marang sistem.

Standar lan sertifikasi

5. - Kepatuhan IEC / EN 60947-2 lan tandha CE minangka garis dasar kanggo proyek internasional.

Aplikasi

6. - pangayoman motor, distribusi daya lan panginstalan industri bisa mbutuhake ratings pigura beda lan ciri trip.

Kaya apa MCCB 250A sing ditemtokake kanthi apik:

Kanggo nggawe beton iki, nimbang DAM3-250 saka C·DADA Electric — MCCB telung kutub 250A sing nggambarake apa sing kudu digoleki ing piranti kelas iki:

Konfigurasi 3P

● karo 250A dirating saiki (Ing), cocok kanggo Papan distribusi telung phase

Rating voltase:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Kapasitas breaking nganti 50kA

● — Icu saka 18 / 25 / 36 / 50 kA antarane varian B / C / N / S, supaya installer bisa cocog tingkat fault ing macem-macem titik jaringan

Kepatuhan IEC/EN 60947-2 lan GB 14048.2

● CE ditandhani, kanthi gagang pilihan ON / OFF sing cetha kanggo status operasi sing katon

● Dibangun kanggo distribusi daya, pangayoman motor lan aplikasi industri

Logika ing mburi spesifikasi iki: pigura 250A, 3-pole kanthi kapasitas mecah kelas 50kA nyakup mayoritas kabutuhan panel lan kontraktor - saka papan distribusi utama nganti sirkuit feeder motor - dene macem-macem varian Icu ngidini sampeyan biaya ukuran sing tepat marang tingkat kesalahan sing nyata.

Rekomendasi pilihan

● Kanggo sirkuit final nganti ~ 125A karo tingkat fault kurang, MCB pilihan ekonomi.

● Kanggo distribusi utama, pangayoman motor lan switchgear industri, milih MCCB karo bejat kapasitas sing ngluwihi calon instalasi saiki short-circuit.

● Nalika ing mangu, ukuran siji kelas munggah ing bejat kapasitas: prabédan biaya cilik, nalika wates pangayoman bisa dadi prabédan antarane fault suntingan lan outage utama.

Pitakonan sing kerep ditakoni

P: Apa MCCB?

A: Apemutus sirkuit kasus cetakaniku piranti protèktif voltase kurang resettable sing medhot sirkuit ing kakehan utawa short-circuit, dirancang kanggo arus sing luwih dhuwur lan tingkat fault saka mbobol sirkuit miniatur.

P: Apa tegese Icu ing MCCB?

A: Icu punika daya short-circuit breaking paling - arus fault maksimum breaker bisa ngganggu. Ics minangka kapasitas pemecahan layanan, tingkat sing bisa diganggu bola-bali lan tetep operasional.

P: Kepiye carane milih kapasitas mecah kanggo MCCB?

A: Pilih rating Icu sing luwih dhuwur tinimbang arus short-circuit prospektif ing titik instalasi. Papan distribusi kanthi kapasitas trafo dhuwur utawa feeder industri sing dawa biasane mbutuhake piranti kelas 36-50kA.

Q: Apa DAM3-250 MCCB?

A: DAM3-250 punika 250A telung-pole nyetak kasus circuit breaker saka C · DADA Electric, dirating nganti 690V karo bejat kapasitas nganti 50kA, kanggo distribusi daya, pangayoman motor lan aplikasi industri.
