Apa prinsip kerja pemutus sirkuit?

Prinsip kerja apemutus sirkuitrevolves watara logika inti saka ngawasi, pangadilan, lan eksekusi. Liwat mekanisme tripping sing dibangun lan sistem pemadam busar, entuk sambungan sirkuit normal lan kontrol pedhot lan gangguan kanthi cepet saka sirkuit sing rusak. Khusus, bisa dipérang dadi mode operasi normal lan mode proteksi fault. Sistem pemadam busur minangka mekanisme tambahan sing penting kanggo njamin tripping sing dipercaya.

Nalika sirkuit ngalami kacilakan kayata overload, short circuit, utawa undervoltage, unit trip sing dibangun bakal micu mekanisme ngunci kanggo mbukak kunci, entuk tripping otomatis. Kesalahan sing beda-beda cocog karo prinsip tripping sing beda:

Proteksi Overload (Prinsip Thermal Tripping)

Komponen inti: Strip bimetallic (digawe saka rong lembaran logam kanthi koefisien ekspansi termal sing beda-beda sing ditekan bebarengan).

Logika Kerja: Nalika sirkuit kakehan, arus terus-terusan ngluwihi nilai sing dirating, nyebabake jalur bimetallic mlengkung lan deformasi amarga panas. Nalika ewah-ewahan bentuk tekan ambang, nyurung mekanisme ngunci kanggo mbukak kunci, lan kontak obah break sirkuit ing tumindak spring.

Fitur: Tumindak tundha; overloads short-term (kayata wiwitan motor) ora bakal micu tripping, ngindari tripping palsu.

Proteksi Sirkuit Pendek (Prinsip Tripping Elektromagnetik)

Komponen inti: Koil elektromagnetik (tatu ing saubengé inti wesi).

Logika Operasi: Nalika ana sirkuit cendhak, arus mundhak kanthi cepet nganti puluhan utawa malah atusan kaping nilai sing dirating. Koil elektromagnetik ngasilake gaya elektromagnetik sing kuwat, narik inti wesi kanggo nyerang mekanisme ngunci, langsung mbukak kunci sirkuit.

Fitur: Tumindak cepet tingkat Millisecond, bisa nglereni sirkuit ing wektu sing cendhak banget, nyegah kobongan busur menyang peralatan utawa nyebabake kebakaran.

Undervoltage/Loss-of-Voltage Protection (Prinsip Undervoltage Tripping)

Inti Component: Undervoltage trip coil, disambungake ing podo karo ing sirkuit kanggo ngawasi voltase.

Logika operasi: Nalika voltase mudhun ing ngisor kira-kira 70% saka nilai sing dirating utawa wis ilang, pasukan elektromagnetik saka trip coil ilang, lan inti wesi, ing tumindak spring, micu mekanisme ngunci kanggo mbukak kunci, nglereni sirkuit.

Fungsi: Nyegah peralatan saka operasi ora normal lan karusakan ing voltase kurang, lan ngindari bebaya safety disebabake wiwitan peralatan dadakan nalika daya dibalèkaké.

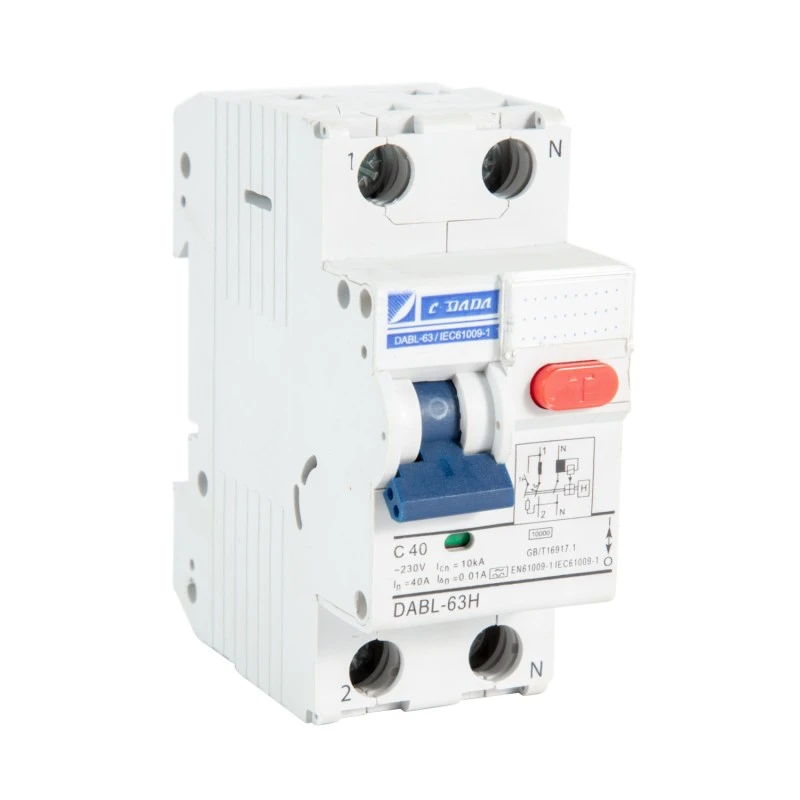

Proteksi Kebocoran (Prinsip Proteksi Arus Sisa)

Komponen inti: Transformator arus urutan nol.

Logika Operasi: Ing kahanan normal, arus ing fase lan garis netral padha karo magnitudo lan arah ngelawan. Fluks Magnetik ing inti trafo mbatalake saben liyane, ora ana output saiki sing diinduksi. Nalika kebocoran kedadeyan (kayata kejut listrik), sawetara arus ilang ing lemah, nyebabake ora seimbang ing arus rong fase. Trafo ngasilake sinyal induksi, micu unit trip.

Fitur: Ambang operasi sing sithik (biasane 30mA), ngutamakake safety pribadi.
