Apa Pemutus Sirkuit Arus Sisa?

A Pemutus Sirkuit Arus Sisa(RCCB) minangka piranti safety listrik kritis sing dirancang kanggo nglindhungi wong lan properti saka kejut listrik, bebaya geni, lan arus bocor. Ing sistem listrik modern, ing ngendi beban omah, komersial, lan industri saya tambah rumit, RCCB nduweni peran penting kanggo njamin distribusi daya sing aman. Artikel iki menehi panuntun lengkap kanggo mangerteni carane RCCB bisa dianggo, apa iku penting, carane milih model tengen, laku instalasi umum, tips pangopènan, lan aplikasi donya nyata. Iki uga mbantu para pamaca ngatasi titik nyeri praktis kayata gangguan tripping, ukuran sing ora cocog, lan masalah kompatibilitas sistem.

Daftar Isi

• 1. Pambuka kanggo Circuit Breaker Ampas
• 2. Cara Kerja Pemutus Sirkuit Arus Sisa
• 3. Jinis RCCB lan Bedane
• 4. Manfaat Utama lan Mekanisme Pangreksan
• 5. RCCB vs MCB vs RCBO
• 6. Carane Pilih RCCB tengen
• 7. Pedoman Instalasi lan Best Practices
• 8. Masalah Umum lan Ngatasi Masalah
• 9. Maintenance lan Testing
• 10. Aplikasi ing Industri Beda
• 11. Standar Keamanan lan Kepatuhan
• 12. Pitakonan sing Sering Ditakoni
• 13. Kesimpulan

1. Pambuka kanggo Circuit Breaker Ampas

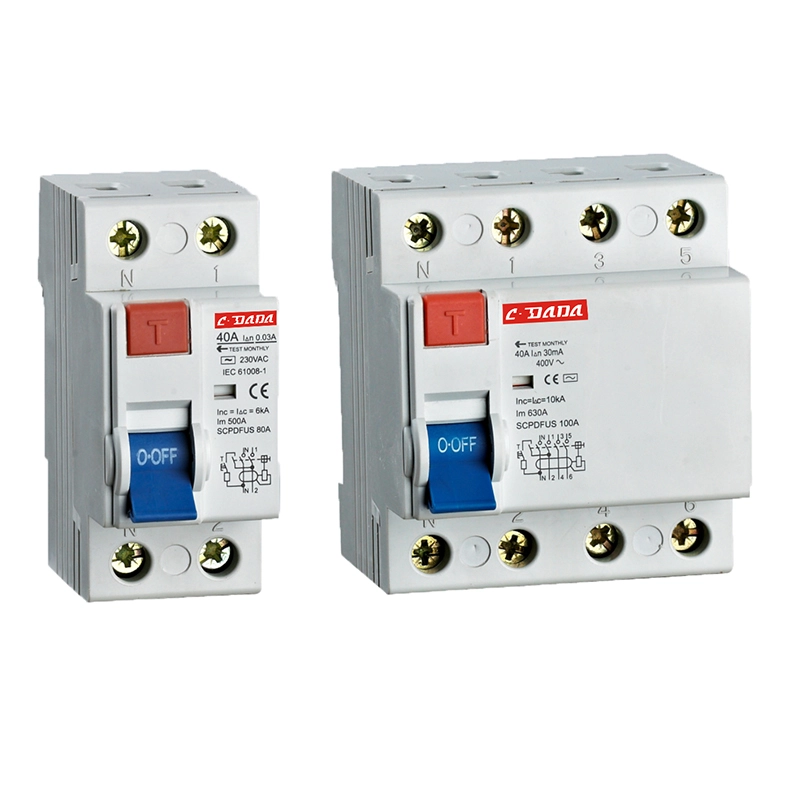

A Residual Current Circuit Breaker (RCCB) minangka piranti proteksi listrik sing medhot sirkuit nalika ndeteksi ora seimbang antara arus urip lan netral. Ketidakseimbangan iki biasane nuduhake arus bocor sing mili menyang lemah, sing bisa mbebayani kanggo manungsa utawa bisa nyebabake kobongan listrik.

Ora kaya piranti protèktif standar, RCCB ora nglindhungi kakehan utawa kahanan sirkuit cendhak. Nanging, peran utamane yaiku njamin keamanan pribadi kanthi ndeteksi arus bocor sing cilik-asring kurang saka 30mA.

2. Cara Kerja Pemutus Sirkuit Arus Sisa

Prinsip kerja Pemutus Sirkuit Arus Sisa adhedhasar hukum Kirchhoff saiki, sing nyatakake yen arus sing mlebu ing sirkuit kudu padha karo arus sing metu. Yen ana prabédan, iku nuduhake bocor.

Ing RCCB, trafo saiki terus-terusan ngawasi konduktor urip lan netral. Ing kahanan normal, kolom Magnetik mbatalake siji liyane. Nanging, nalika kebocoran kedadeyan, ketidakseimbangan kasebut nyebabake mekanisme trip.

• Kondisi normal: Arus urip = Arus netral
• Kondisi fault: Arus urip ≠ Arus netral
• Tumindak trip: Sirkuit pedhot langsung (milidetik)

Tanggepan cepet iki ndadekake RCCBs efektif banget kanggo nyegah kejut listrik.

3. Jinis RCCB lan Bedane

Aplikasi sing beda mbutuhake macem-macem jinis RCCB. Ing ngisor iki minangka risak saka jinis sing paling umum:

4. Manfaat Utama lan Mekanisme Pangreksan

RCCBs nyedhiyakake pirang-pirang lapisan proteksi sing ndadekake dheweke dadi penting ing sistem listrik modern:

• Proteksi kejut listrik:Nyegah kacilakan fatal kanthi medhot sirkuit sing rusak kanthi cepet.
• Nyegah kebakaran:Mungkasi arus bocor sing bisa dadi panas banget.
• Proteksi peralatan:Nyuda karusakan sing disebabake dening kesalahan bumi.
• Sensitivitas dhuwur:Ndeteksi bocor nganti 10–30mA.
• Wektu nanggepi cepet:Lelungan ing milliseconds.

Kauntungan kasebut ndadekake RCCBs penting ing infrastruktur listrik omah lan industri.

5. RCCB vs MCB vs RCBO

Akeh pangguna bingung RCCBs karo MCBs lan RCBOs. Tabel ing ngisor iki njlentrehake bedane:

Ing pirang-pirang instalasi, RCCB digunakake bebarengan karo MCB kanggo entuk perlindungan lengkap.

6. Carane Pilih RCCB tengen

Milih RCCB sing tepat iku penting kanggo njamin safety lan efisiensi sistem. Coba faktor ing ngisor iki:

• Rated saiki:Cocokake karo beban sistem (contone, 25A, 40A, 63A).
• Tingkat sensitivitas:30mA kanggo proteksi pribadi, 100mA–300mA kanggo proteksi geni.
• Jumlah kutub:2-kutub kanggo fase tunggal, 4-kutub kanggo sistem telung fase.
• Pilihan jinis:AC, A, utawa B gumantung karakteristik beban.
• Reliabilitas merek:Pilih manufaktur certified karo cathetan safety buktiaken.

7. Pedoman Instalasi lan Best Practices

Instalasi sing tepat penting kanggo kinerja RCCB. Kabel sing salah bisa nyebabake gangguan tripping utawa gagal trip.

• Priksa manawa sambungan fase lan netral sing bener.
• Instal RCCB hulu sirkuit pungkasan.
• Aja nyampur kabel netral ing antarane sirkuit.
• Tes piranti sawise instalasi nggunakake tombol test.
• Tindakake kode lan standar listrik lokal.

8. Masalah Umum lan Ngatasi Masalah

Malah RCCB sing berkualitas bisa uga ngalami masalah. Mangkene masalah lan solusi umum:

• Gangguan tripping:Asring disebabake bocor saka macem-macem piranti utawa insulasi sing kurang.
• Gagal ngreset:Bisa nuduhake kesalahan bumi sing terus-terusan.
• Ora ana trip sajrone tes:Piranti bisa rusak lan mbutuhake panggantos.
• Overheating:Disebabake sambungan sing longgar utawa kahanan kakehan.

9. Maintenance lan Testing

Pangopènan reguler njamin keandalan jangka panjang RCCB:

• Pencet tombol test saben wulan kanggo verifikasi operasi.
• Priksa sambungan kabel saben taun.
• Ganti piranti lawas saben 8-10 taun.
• Ngawasi pratandha saka discoloration utawa kobong.

10. Aplikasi ing Industri Beda

Pemutus Sirkuit Arus Sisa digunakake ing macem-macem sektor:

• Bangunan omah:Pawon, jedhing, lan sirkuit njaba.
• Fasilitas komersial:Kantor, mall, lan hotel.
• Pabrik industri:Proteksi mesin lan panel kontrol.
• kesehatan:Sistem lan laboratorium dhukungan urip sing kritis.
• Stasiun pengisian EV:Deteksi kebocoran sensitivitas dhuwur.

11. Standar Keamanan lan Kepatuhan

RCCB kudu tundhuk karo standar safety internasional kanggo njamin linuwih lan kinerja. Standar kasebut nemtokake paramèter kayata wektu trip, sensitivitas bocor, lan tes ketahanan.

Kepatuhan mesthekake yen piranti nindakake kanthi konsisten ing kahanan sing salah lan nyukupi pangarepan safety global.

12. Pitakonan sing Sering Ditakoni

Q1: Apa RCCB nglindhungi sirkuit cendhak?
Ora, mung nglindhungi saka bocor bumi. MCB dibutuhake kanggo proteksi sirkuit cendhak.

Q2: Apa sandi RCCB trip kerep?
Iki bisa uga amarga piranti sing rusak, masalah insulasi, utawa bocor kumulatif.

Q3: Apa RCCB bisa tanpa grounding?
Ora dianjurake. Grounding sing tepat njamin operasi sing efektif.

Q4: Sepira kerepe RCCB kudu dites?
Paling ora sapisan sasi nggunakake tombol test sing dibangun ing.

Q5: Apa umur RCCB?
Biasane 8-10 taun gumantung saka kahanan panggunaan.

13. Kesimpulan

Pemutus Sirkuit Arus Sisa minangka salah sawijining piranti safety sing paling penting ing sistem listrik. Nyedhiyakake proteksi nylametake kanthi ndeteksi arus bocor lan medhot sirkuit sajrone milidetik. Apa digunakake ing omah, pabrik, utawa bangunan komersial, RCCB bisa nyuda resiko kejut listrik lan bebaya geni.

Milih jinis sing tepat, nginstal kanthi bener, lan njaga kanthi rutin njamin keamanan lan stabilitas sistem jangka panjang. Nalika panjaluk listrik terus tuwuh, RCCB tetep dadi komponen dhasar sistem distribusi tenaga modern.
